    Делаем ресивер для автомобильного компрессора


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению ресивера для небольшого автомобильного компрессора на 12В. Благодаря ресиверу к компрессору можно подключать различное оборудование, к примеру, аэрограф, пистолеты для выдувания грязи и так далее. Также к такому компрессору можно подключить пистолет для удобной накачки колес. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - автомобильный компрессор;
    - манометры;
    - реле давления;
    - регулятор давления (комплект);
    - клапан аварийного сброса давления;
    - баллон от огнетушителя;
    - муфты, тройники (и другие детали из сантех-магазина).

    Список инструментов:
    - разводной ключ;
    - отвертка.

    Процесс изготовления самоделки:

    Шаг первый. Собираем компрессор
    На баллон устанавливается разветвитель, на нем находится два манометра, а также ручка регулировки давления. Для аварийного сброса лишнего воздуха, на случай если реле давления даст сбой, устанавливается механический клапан.

    За давление воздуха отвечает механическое реле давления, его можно отрегулировать на поддержание давления в нужном диапазоне.
    В итоге получаем два выхода с двумя манометрами, к одному подключаем входу компрессора, а ко второму можно подключать уже разные насадки.














    Шаг второй. Ножки и фиксация компрессора
    Делаем ножки для ресивера из сантехнической трубы. В итоге теперь самоделка будет надежно стоять на полу. Поверх ресивера при помощи стяжек или проволоки крепим сам компрессор на 12В.








    Шаг третий. Испытания
    Как только компрессор будет подключен через реле давления, можно приступать к испытаниям. Компрессор будет нагонять давление в ресивер и затем отключится, как только давление упадет ниже установленного, компрессор снова начнет работать.



    В качестве демонстрации автор подключил пистолет для сдувания грязи. Также при помощи ресивера очень быстро можно накачать, к примеру, колесо велосипеда.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Компрессор

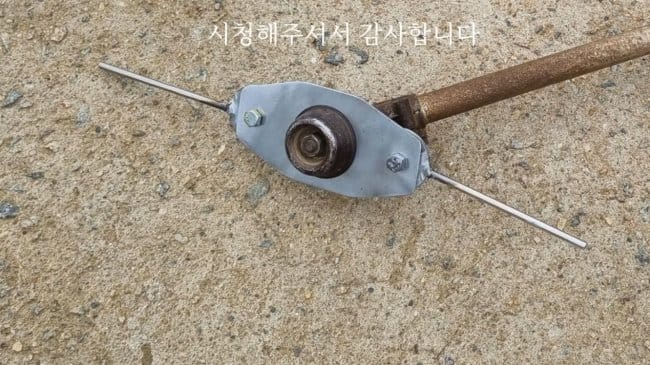

    Шарнирный нож для мотокосы
