    Как сделать простой измеритель высоты (вылета фрез и пильных дисков)

    Здравствуйте, уважаемые читатели и самоделкины!

    В столярном деле довольно часто приходится регулировать вылет пильного диска, или фрез, с достаточно высокой точностью.
    В данной статье автор YouTube канала «Woodsmith» расскажет Вам, как можно сделать специальный инструмент для решения этих задач.

    Эта самоделка весьма проста в изготовлении, и легко повторима в условиях столярной мастерской.

    Материалы, необходимые для самоделки.
    — Круглые неодимовые магниты
    — Листовая фанера, саморезы по дереву
    — Листовое оргстекло, секундный клей, наждачная бумага.

    Инструменты, использованные автором.
    — Ручной фрезер
    — Фрезы по дереву
    — Ленточная пила, циркулярная пила
    — Станок сверлильный
    — Шуруповерт
    — Сверла Форстнера
    — Штангенциркуль, угольник, карандаш.

    Процесс изготовления.
    Итак, для изготовления корпуса приспособления, понадобится прямоугольная заготовка из 20-мм листовой фанеры.
    Высота корпуса должна в точности совпадать с длиной используемой линейки, а ширина подбирается в зависимости от Ваших задач (обычно по размерам подошвы ручного фрезера).

    Автор рекомендует использовать металлическую линейку из нержавеющей стали, к которой хорошо притягивается магнит.


    Вдоль средней линии корпуса нужно сделать паз такой же глубины, как и толщина линейки. Это можно сделать все тем же ручным фрезером, либо на циркулярной пиле за несколько проходов обычным диском.
    Автор использует пазовый DADO пильный диск.




    Далее нужно срезать лишние части, сформировав пару ножек и центральную стойку. Автор делает это на ленточной пиле, но вполне можно обойтись и электрическим лобзиком.


    Конечно, сверху линейки будет установлена прозрачная пластина, которая при должной глубине паза будет хорошо прижимать линейку. Однако со временем внутренняя поверхность пластины станет матовой от трения, и шкалу будет плохо видно.
    Мастер предлагает более простую и надежную систему фиксации положения линейки при помощи круглого неодимового магнита.

    Для этого в середине паза высверливается посадочное отверстие сверлом Форстнера.


    Неодимовый магнит вклеивается на свое место при помощи секундного или эпоксидного клея.

    После застывания клея поверхности корпуса шлифуются мелкозернистой наждачной бумагой, и пропитываются льняным маслом.
    Остается вырезать из листового оргстекла пластину, просверлить в ней отверстия, и закрепить на стойке устройства саморезами.

    Линейка задвигается в паз так, чтобы начало координат находилось вверху приспособления.



    Если все сделано правильно, то при установке устройства на ровную поверхность, край линейки совпадет с верхней плоскостью корпуса. В случае, когда линейка окажется чуть короче — нужно сошлифовать торцы обеих опор, уменьшив общую высоту корпуса. Если же линейка длиннее — то нужно аккуратно укоротить ее.

    Ориентируясь по краю пластины, мастер выдвигает линейку на нужную длину.



    Теперь, прижав опоры приспособления к фрезерному столу, можно точно выставить нужный вылет фрезы.
    То же самое можно сделать и для пильного диска циркулярки, ручного фрезера, и других инструментов.
    Также это приспособление подойдет для измерения высоты шипов или глубины пазов (для измерения глубины нужно будет несколько доработать линейку).



    Если же Вам нужна еще более высокая точность (±0,01 мм), то можно приобрести готовый цифровой измеритель высоты и глубины.

    Благодарю автора за простую конструкцию механического измерителя вылета фрез и пильных дисков.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

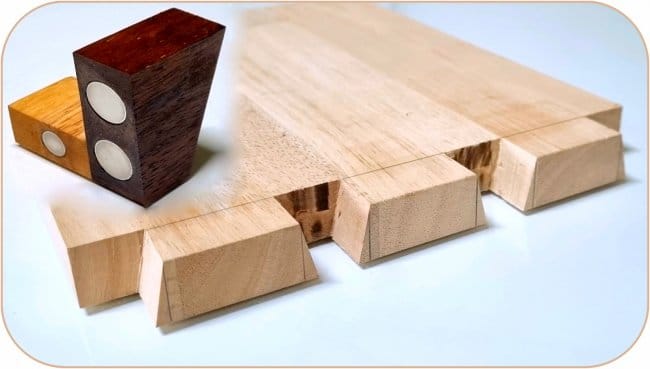

    Магнитная направляющая для резки «ласточкиного хвоста» своими руками

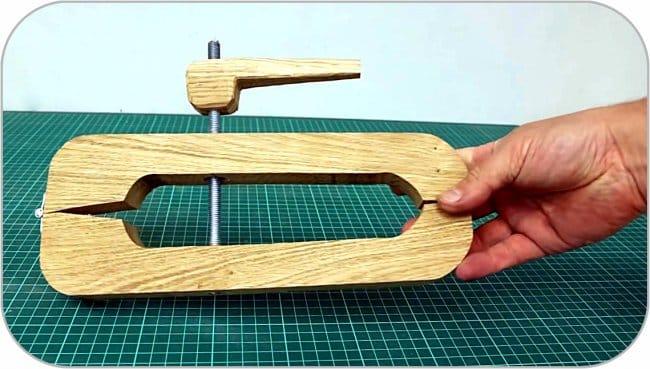

    Делаем простые С-образные струбцины с удлиненными губками
