    СМС-оповещатель для пожилых людей



    Этот проект разработан для пожилых людей, которым уже трудно пользоваться мобильным телефоном
    Устройство действительно простое в использовании. У него есть всего три кнопки, каждая из которых отправляет разные SMS-сообщения. Сообщения оповещают либо о немедленной потребности в помощи, либо о менее неотложной помощи, а также о чрезвычайной ситуации. Эти SMS можно отправить на любой предварительно установленный номер телефона (семейный врач, родственник, который живет поблизости, сосед и т. д.).

    Для изготовления такого оповещателя требуются следующие

    Инструменты и материалы:
    -Ардуино Нано;
    Модуль GSM SIM900
    -Перемычки;
    -Паяльные принадлежности;
    -Монтажная плата;
    -Макетная плата;
    -Три резистора 110 кОм;
    -Три кнопки;
    -Пластиковая коробка;
    -Термоусадочные трубки;
    -Крепеж;
    -Отвертка;
    -Плоскогубцы;
    -Компьютер с ПО (для программирования);

    Шаг первый: принцип работы
    Принцип работы устройства следующий.
    Arduino постоянно проверяет нажата ли какая либо кнопка. Если ардуино обнаруживает нажатие кнопки, то отправляет команду модулю GSM.
    Модуль GSM, в свою очередь, отправляет SMS-сообщение на заданный номер телефона.

    Шаг второй: схема
    Блок-схема довольно проста и понятна. Мастер разбил ее на две части: подключение кнопок и подключения модуля GSM. Сначала устройство было собрано и протестировано на макетной плате.
    СМС-оповещатель для пожилых людей


    Шаг третий: программирование
    Код мастер "собрал" из нескольких подобных кодов + своя разработка. Код состоит из трех частей, каждая из которых отвечает за действие своей кнопки.

    Код в текстовом виде можно скачать ниже. В коде необходимо указать свои данные (номер телефон, назначит номерам кнопки и т.д.).

    Так же мастер дает ссылку на код в формате .ino.
    SimpleSMS.ino

    Шаг четвертый: окончательная сборка

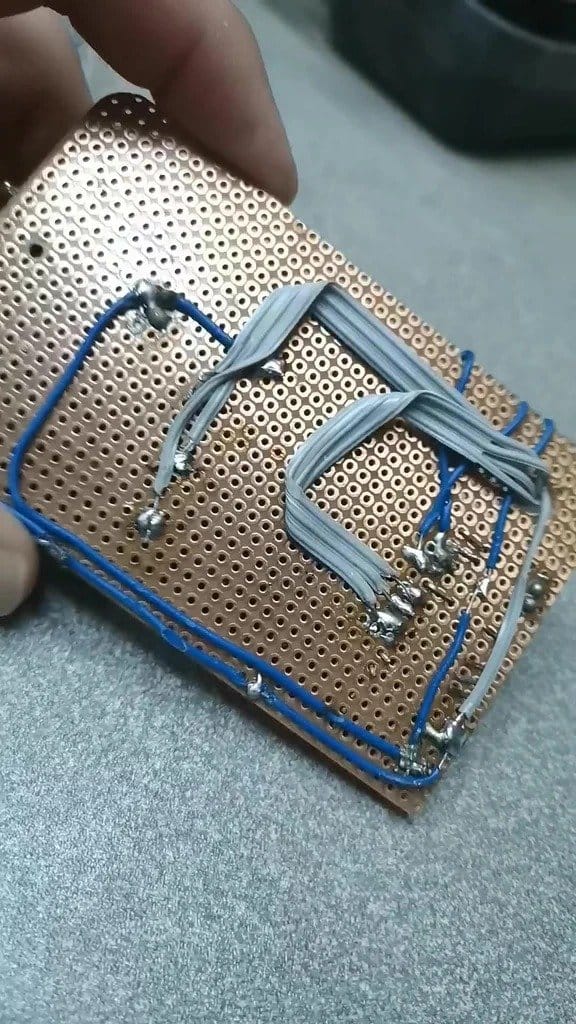

    После проверки работоспособности схемы на макетной плате, он монтирует его на монтажной плате.


    Для корпуса была использована пластиковая коробка подходящего размера. Корпус он покрасил в черный цвет, установил петли на крышку. Закрепил на корпусе кнопки и вывел антенну.




    Теперь нужно установить SIM-карту в модуль, установить питание и устройство готово.

    Источник (Source)
