    Устройство сигнализирующее при удалении от объекта


    Предыстория изготовления этого устройства такова.
    Автор этой самоделки каждый день ужинает в ресторане. При этом, у него при себе имеется рабочий портфель. Однажды он этот портфель забыл в ресторане. К счастью вернувшись он обнаружил его на месте, но задумался как сделать так, чтобы можно было избежать подобных ситуаций в дальнейшем.

    В результате родился этот проект.

    Инструменты и материалы:
    -Arduino Nano - 2 шт;
    -Светодиоды - 2 шт;
    -Макетные платы - 2 шт;
    -Резисторы 220 Ом - 2 шт;
    -Антенна - 2 шт;
    -Пьезодинамик - 1 шт;
    -Приемник 433 МГц - 1 шт;
    -Передатчик 433 МГц - 1 шт;

    Шаг первый: принцип работы
    Это устройство состоит из приемника и передатчика на основе микроконтроллеров Ардуино. При утере сигнала от передатчика, приемник оповещает пользователя (около 100 метров в идеале). Так же можно настроить устройство на оповещение при удалении от 3 до 100 метров.
    Для устройства мастер использовал платы Arduino Nano. Одна плата Nano настроена как передатчик, а другая - как приемник. Передатчик ничего не делает, кроме как отсылает повторяющийся символьный сигнал «0». Второе Arduino Nano настроено на проверку полученного сигнала и мигание светодиода в качестве подтверждения. Если сигнал не получен после 3 попыток соединения, приемник будет воспроизводить повторяющийся тональный сигнал через небольшой динамик до тех пор, пока сигнал не будет снова получен от передатчика или пока приемник не будет выключен.

    Передатчик / приемник работают на частоте 433 МГц. Расстояние передачи: от 3 метров (без антенны) до 100 метров (максимум) с антенной. В модуле передатчика и приемника есть обозначенное отверстие, для монтажа антенны.
    Устройство сигнализирующее  при удалении от объекта

    Шаг второй: сборка передатчика и загрузка кода передатчика

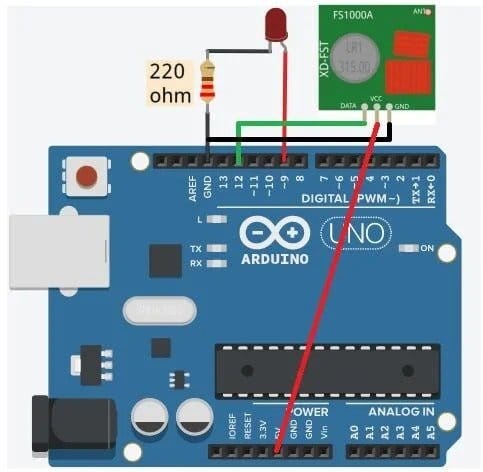

    Передатчик собирается по нижеприведенной схеме.

    Код можно скачать ниже.

    Шаг третий: сборка приемника и загрузка кода приемника
    Приемник 433 МГц собирается по схеме приведенной ниже.

    Код для загрузки на Ардуино можно скачать ниже. Этот код оповещает, когда устройство не принимает сигнал.

    Или можно загрузить код, который оповещает, при нахождении в зоне приема сигнала.

    После сборки на макетной плате мастер проводит тестирование. На первом видео тестирование устройства с кодом, сигнализирующим о потере сигнала.

    На втором видео устройство подает сигнал в зоне действия передатчика.

    Дальше нужно все собрать на монтажной плате и упаковать в корпус. Естественно необходимо добавить питание.
