    Термометр с солнечной панелью для бассейна (с передачей данных по Wi-Fi)



    Из этой статьи мы с вами узнаем, как сделать термометр для бассейна, который может удаленно передавать показания. Т.е. этот термометр подключается к системе «умного дома» на базе Apple HomeKit и Alexa.

    Инструменты и материалы:
    -ESP32;
    -Датчик температуры DS18B20;
    -Солнечная панель (6 В / 65 мА / 0,4 Вт);
    -LiPo аккумулятор 3,7 В / ~ 800 мАч;
    -Модуль зарядного устройства TP4056;
    -Регулятор напряжения (MCP1700-3302E);
    -Электролитический конденсатор 100 мкФ;
    -Керамический конденсатор 100 нФ;
    -Резистор 4,7 кОм;
    -Монтажная плата;
    -Перемычки;
    -Увлажняющий крем Nivea Care (нужна коробка из под крема);
    -Стержень из ПВХ 20 мм x 100 мм;
    -Уплотнительное кольцо (75 мм x 2,5 мм);
    -Уплотнительное кольцо (20 мм x 3,5 мм);
    -Болт M16;
    -Паяльные принадлежности;
    -Сверлильный станок;
    -Дрель;
    -Клеевой пистолет;
    -Силикон;

    Шаг первый: о термометре
    Чтобы термометр работал от солнечной батареи, потребление энергии должно быть минимальным. К тому же следует учесть небольшой размер солнечной панели.
    Мастер решил установить плагин HTTPWebHooks* на Homebridge** и добавить термометр в качестве датчика температуры.
    Преимуществом такого ПО является то, что текущая температура бассейна сохраняется в Homebride, а не в памяти ESP. Следовательно, ESP нужно было только сделать HTTP-запрос к плагину HTTPWebHooks и перейти в режим глубокого сна на 10 минут, прежде чем он снова загрузится и прочитает / отправит текущую температуру на Homebridge.
    *HTTPWebHooks - механизм отправки уведомлений при наступлении в системе события.
    **Homebridge - это сервер NodeJS, работающий как мост, благодаря которому можно добавлять неподдерживаемые устройства в приложение Home.

    Шаг второй: код
    Код термометра довольно прост:
    Установка соединение Wi-Fi
    Отключение Bluetooth для снижения энергопотребления
    Считывание температуры с датчика
    HTTP-запрос к Homebridge, передающий текущую температуру датчика.
    Отключение от Wi-Fi и переход в режим глубокого сна на следующие 10 минут.
    По истечении 10 минут весь процесс начинается заново.
    Скачать код можно ниже.

    Шаг третий: подключение
    Схема устройства простая, а основные шаги сборки будут разобраны в последующих шагах.

    Шаг четвертый: регулятор напряжения
    Первое, что нужно сделать, это установить плату регулирования напряжения.
    Мастер рекомендует использовать плату 3х6. Таким образом, будет достаточно места для компонентов и проводов без необходимости сгибать какие-либо выводы компонентов.

    У электролитических конденсаторов есть полярность. Ножка со стороны бело-серой полосы является отрицательным выводом и должна быть подключена к левой ножке GND. Вторая ножка припаивается к правой дорожке платы.
    Керамические конденсаторы не имеют полярности. Поэтому не имеет значения, как его припаять, главное ножки припаиваются к крайним дорожкам.

    Наконец, нужно будет подключить к плате регулятор напряжения. Здесь важно, как был подключен электролитический конденсатор. Если бело-серая полоса конденсатора находится слева, круглая сторона регулятора напряжения должна быть обращена к конденсатору. Если полоса справа, то плоская сторона регулятора должна быть обращена к конденсатору.

    Термометр с солнечной панелью для бассейна (с передачей данных по Wi-Fi)

    Шаг пятый: установка датчика
    Дальше нужно подготовить детали для установки датчика температуры.
    Сверлим отверстие диаметром 4 мм на всю длину стержня. Еще одно отверстие нужно просверлить по центру дна банки с кремом (диаметр зависит от размера стержня).

    Также нужно нарезать резьбу на одном конце стержня и надеть уплотнительное кольцо.
    Теперь нужно протолкнуть конец провода датчика температуры через стержень и нижнюю часть банки и накрутить гайку на стержень.
    Место соединения необходимо загерметизировать силиконом. Для проверки герметичности нужно установить второе уплотнительное кольцо, закрутить крышку на банке и поместить ее вводу на пару часов.

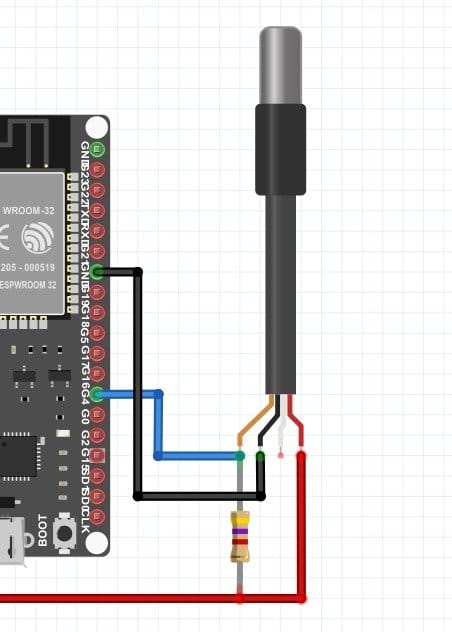

    Теперь нужно подключить датчик к ESP.
    Черный провод подключается к контакту GND ESP.
    Оранжевый / желтый провод подключается к резистору 4,7 кОм и к контакту 4 ESP.
    Красный провод подключается к другому концу резистора.

    Шаг шестой: окончательная сборка
    Теперь нужно подключить регулятор зарядки к батарее, ESP и плате регулирования напряжения.
    Начинает мастер с платы регулирования напряжения. Минус должен быть подключен к одному из контактов GND ESP и выходу OUT зарядного устройства.

    Контакт Out + регулятора зарядки подключается к центральному контакту платы регулирования напряжения.
    Дальше подключаем регулятор к выводам 3,3 ESP, и проводу питания, идущему от датчика температуры.
    Теперь осталось только подключить аккумулятор к зарядному устройству.
    К этому моменту термометр уже должен работать. Все соединения герметезируются термоклеем.


    Последнее что нужно сделать, это просверлить в крышке два отверстия и протянуть в них провода от солнечной панели.Провода подключаются согласно схемы, а панель приклеивается к крышке термоклеем.



    Источник (Source)
