    Простая направляющая для выравнивания кромок фрезером

    Здравствуйте, уважаемые читатели и самоделкины!

    При изготовлении самых разных столярных деталей (элементов мебели, корпусов и т. д.), очень часто нужна ровная плоскость кромки по всей ее длине. Обычно это «автоматически» получается при распускании материала на циркулярной пиле.
    Несмотря на то, что циркулярная пила — один из основных инструментов даже для небольшой столярной мастерской, далеко не у каждого из Вас она имеется.
    Намного меньше места занимает ручной фрезер, а огромный функционал этого устройства ставит его на первое место среди столярного электроинструмента.

    В данной статье Иван, автор YouTube канала «Crazy Workshop», расскажет Вам как можно обойтись без циркулярной пилы, и выполнить такие задачи с помощью ручного фрезера.

    Этот проект весьма прост в изготовлении, и может быть повторен в условиях небольшой мастерской.

    Материалы, необходимые для самоделки.
    — Листовая фанера
    — Болты, гайки, шайбы
    — Бакелитовые барашковые гайки
    — Т-образная направляющая, алюминиевый уголок
    — Столярный и секундный клей, наждачная бумага.

    Инструменты, использованные автором.
    — Ручной фрезер
    — Т-образные фрезы
    — Фрезы с упорным подшипником
    — Шуруповерт
    — F-струбцины
    — Универсальный прижим для Т-трека
    — Угольник Свенсона
    — Рулетка, карандаш.

    Процесс изготовления.
    Итак, в качестве направляющей послужит широкая полоса из 24-мм листовой фанеры.
    У этой детали хотя бы одна длинная кромка должна иметь максимально ровную плоскость.
    Также, с некоторыми изменениями конструкции, можно использовать ламинированную ДСП или МДФ с обработанной кромкой.

    Используя фрезерный стол с параллельным упором, и установив Т-образную фрезу, мастер проделывает продольный Т-образный паз вдоль средней линии направляющей.
    Конечно, можно обойтись и без фрезерного стола, применяя ручной фрезер с боковым упором.

    На рабочую кромку направляющей нужно приклеить Г-образный алюминиевый уголок. Тут автор использует двухкомпонентный секундный клей. Первый компонент наносится на сам уголок, а отвердитель — на деревянную часть.


    Уголок плотно прижимается к направляющей F-струбцинами.


    Из обрезков той же фанеры мастер склеил и вырезал пару вот таких С-образных прижимов. В верхней части прижимных блоков сделаны овальные отверстия для болтов. По сути — это упрощенный аналог универсальных прижимов для Т-трека.

    Про изготовление таких прижимов было подробно рассказано в одной из статей.



    В качестве прижимного винта послужит болт M8. Тут лучше подобрать болт с головкой по ширине паза, чтобы он не проворачивался, или использовать болт с Т-образной головкой.

    Завинчиваться все это будет барашковой гайкой.



    Итак, приспособление готово. Направляющая располагается на краю верстака пазом вверх.
    На направляющую выкладывается деталь, обрабатываемой кромкой в сторону уголка. Как видно, на данный момент кромка весьма кривая.




    Выровняв кромку заготовки относительно края направляющей, деталь фиксируется двумя прижимами на торцах.



    Направляющую стоит зафиксировать на верстаке парой струбцин.

    Теперь на фрезер нужно установить обгонную фрезу (прямая фреза с нижним упорным подшипником), и отрегулировать ее вылет так, чтобы подшипник касался только поверхности алюминиевого уголка.


    Все готово, можно обрабатывать кромку заготовки.



    После обработки автор прикладывает кромку к поверхности фрезерного стола — зазоров нет.

    Если же деталь достаточно тонкая, то лишний материал можно практически срезать фрезером.







    Благодарю автора за простую направляющую, расширяющую функционал ручного фрезера.
    Как уже говорилось, вместо фанеры можно использовать полосу из ДСП или МДФ. Однако в этом случае придется профрезеровать П-образный паз, и закрепить в нем Т-образную направляющую.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

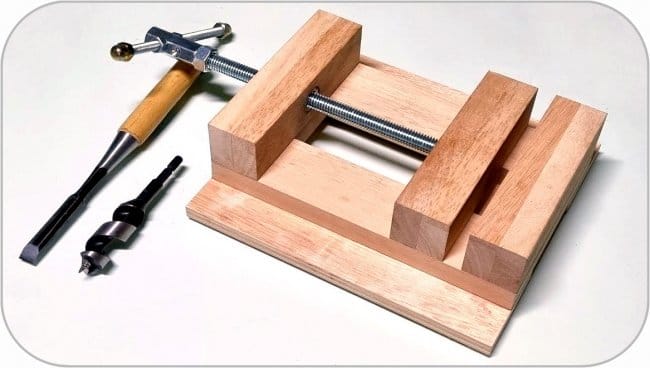

    Как сделать станочные тиски (без сварки)
