    Электрическая машинка для стрижки ногтей (мини дремель) своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Многим из Вас достаточно хорошо известен такой популярный инструмент, как гравировальная машинка (ее же часто называют бор-машинкой, или дремелем, по названию производителя).
    Обычно этот инструмент питается от сети 220В, реже — от аккумуляторов. Хотя размеры таких машинок невелики, все же они не помещаются «в карман».

    В данной статье автор YouTube канала «DIY YARI» расскажет Вам, как он сделал карманную версию дремеля, основной задачей которого будет стрижка ногтей.

    Этот проект относительно прост в изготовлении, и, при наличии 3D принтера, легко повторим.

    Материалы, необходимые для самоделки.
    — TP4056 — контроллер заряда аккумуляторов
    — Аккумулятор CR 123A Li-Ion
    — Литий-полимерные аккумуляторы
    — Электромотор F130 DC 3V-6V
    — Шлифовальные насадки для дремеля
    — Провода, припой
    — Кнопочный переключатель
    — Двухсторонний скотч
    — Алькантара (замша искусственная) самоклеящаяся
    — Филамент для 3D печати.

    Инструменты, использованные автором.
    — 3D принтер
    — Паяльная станция T12
    — «Третья рука» с подсветкой
    — Скальпель ремесленный.

    Процесс изготовления.
    Итак, сердцем этой самоделки будет небольшой электромотор F130, питающийся от напряжений в диапазоне 3-6В. К его выводам мастер припаивает провода.

    Питание устройства будет осуществляться от компактного Li-Ion аккумулятора CR123A. К площадкам аккумулятора также припаиваются провода питания.
    Эта батарейка достаточно дорогая, и будет заключена внутри жесткого корпуса, обеспечивающего механическую защиту. Поэтому лучше и дешевле использовать плоские литий-полимерные аккумуляторы.

    Последовательно с мотором подключается кнопочный переключатель с фиксацией.

    Управлять зарядом батареи будет весьма распространенный контроллер TP4056.
    Провода от мотора с кнопкой припаиваются к выводам контроллера «OUT+» и «OUT-», а провода от батареи — к «B+» и «B-».
    Важно отрегулировать на контроллере ток заряда батареи, для чего можно заменить на ней один из резисторов (схема и таблица легко находится в поиске).


    Простенькая схема собрана, и можно проверить мотор в действии. Конечно, его мощность невысока, однако достаточна для стачивания стеклотекстолита, и других мелких задач.


    Автор разработал детали корпуса, и распечатал их на 3D принтере. Предпочтительно использовать PETg филамент для 3D печати.
    Все модели для печати Вы можете скачать по ссылке, любезно предоставленной мастером.






    Зачистив детали, автор обклеивает их самоклеящаяся алькантарой — искусственной замшей. Половинки корпуса заклеиваются цельным кусочком замши, и должны свободно раскрываться.




    Теперь нужно расположить все электронные компоненты, и закрыть корпус.



    В кожаном покрытии делается вырез под кнопку.


    Крышки спроектированы таким образом, чтобы внахлест закрывать край кожаной отделки.


    Также автор распечатал барабан под шлифовальную насадку для дремеля. В данном случае используется абразив 120-й гритности.



    Шлифовальный барабан довольно плотно надевается на вал двигателя.


    Для стрижки ногтей спроектирован специальный защитный колпачок, закрывающий барабан. Его можно легко снять, если нужно выполнить другие задачи.


    В нижней крышке предусмотрено отверстие для micro-USB разъема зарядки.


    Все готово. Такой машинкой даже можно затачивать небольшие ножики.



    А также обрабатывать мелкие пластиковые и металлические детали.


    Конечно, с основной задачей — стрижкой ногтей, она справляется отлично. Единственный недостаток — пыль от ногтей может скапливаться под крышкой, и этот момент нужно будет доработать.




    Благодарю автора за простую конструкцию и 3D модели мини-дремеля.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простое приспособление для выборки четверти в пенопласте

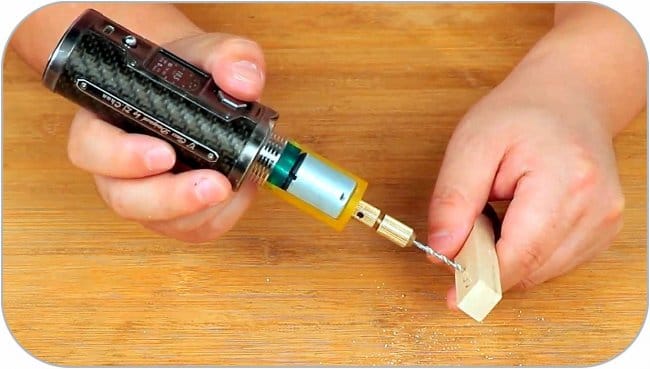

    Делаем портативный дремель на основе вейпа (насадка для мехмода)
