    Делаем из обычной розетки - «умную»



    Из этой статьи мы с вами узнаем, как сделать дешевую умную розетку. Устройство работает по каналу Wi-Fi, поэтому можно, используя ее, получить доступ к любой бытовой технике со своего смартфона.

    В смарт-розетке используется плата Wemos D1 R2, основанная на ESP8266, она обеспечивает подключение к устройству через Wi-Fi.

    Инструменты и материалы:
    -Две розетки-адаптера;
    -Плата Wemos D1 R2;
    -Резистор 1 кОм;
    -BC547 транзистор;
    -Реле 5В;
    -Сетевой адаптер 5В;
    -Отвертка;
    -Плоскогубцы;
    -Паяльник;






    Шаг первый: подготовка большой розетки
    Всего розеток две. В одной розетке, большей, будет размещаться вся электроника и она будет включаться в сеть, а вторая, меньшая, предназначена для подключения периферийных устройств.

    Большой адаптер нужно разобрать и удалить все контактные пластинки и вилку. Пластиковые перегородки нужно частично демонтировать.


    В корпус адаптера должны поместиться все электронные компоненты и при этом крышка должна закрыться.



    Вилку необходимо установить на место.


    Шаг второй: схема
    Дальше, согласно приведенной схемы необходимо смонтировать в корпусе розетки все детали. На линии разъема micro usb платы Wemos D1 вырезать в корпусе отверстие.



    Шаг третий: маленький адаптер
    Теперь нужно разобрать маленький адаптер. Вилку адаптера нужно демонтировать, а на ее место установить винты. Согласно схемы к винтам подключить провода питания (через реле). Зафиксировать два корпуса вместе с помощью винта.









    Шаг четвертый: программирование
    Теперь нужно запрограммировать Wemos.
    Загружаем папку со страницы Github. Кликаем файл CH34x. В следующем окне кликаем «Установить».

    Через несколько секунд драйвер должен загрузиться. Для проверки подключаем устройство к ПК. Открываем диспетчер устройств. В диспетчере должно быть устройство "USB SERIAL CH340".






    Теперь нужно установить библиотеку платы Wemos D1.
    Копируем ссылки, приведенные ниже.
    "https://dl.espressif.com/dl/package_esp32_index.json, http://arduino.esp8266.com/stable/package_esp8266com_index.json"

    Открываем arduino ide и переходим в файл >> настройки.
    Вставляем ссылки, как показано на фото, разделив их запятой.




    Дальше открываем код « Wifi_device_CSS ». В коде меняем SSID и пароль на свои. Плату выбираем, как Wemos D1 R2. Выбираем порт, к которому подключено устройство. Загружаем код.





    Чтобы найти IP-адрес устройства необходимо сделать следующую операцию.
    Открываем серийный монитор.
    Выбираем скорость передачи 115200.
    Закрываем последовательный монитор.
    Теперь отключаем устройство и подключаем его снова. Открываем серийный монитор и там будет прописан IP-адрес устройства.






    Все готово. Устанавливаем устройство в розетку. Подключаем к нему бытовой прибор. Ждем пару минут пока он не подключится к Wi-Fi. Вводим IP-адрес в браузере гаджета. Теперь можно удаленно управлять бытовой техникой.



    Демонстрацию работы такой умной розетки, а также процесс ее сборки можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Умный дом Реле

    В плену у «Будущего» или как сделать конденсатор потока своими руками

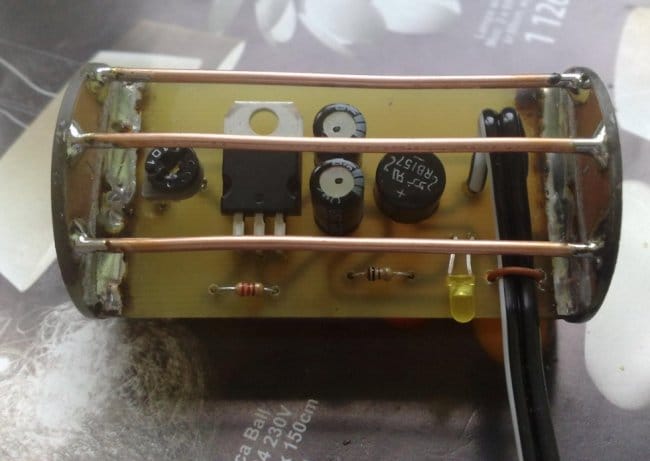

    Блок питания на замену батарейки R20
