    Моноколесо своими руками


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению моноколеса своими руками. Самой дорогой деталью в этой самоделке можно считать контроллер, а также мотор-колесо. Но даже если необходимые детали купить, самоделка получится существенно дешевле, чем если бы такое моноколесо купить новое. Так или иначе, если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - мотор-колесо;
    - контроллер для моноколеса;
    - аккумуляторы 18650 (15 штук);
    - защита BMS для 15 ячеек;
    - трубы, стальные пластины;
    - подножки от мопеда или мотоцикла;
    - болты и гайки;
    - цифровой вольтметр.

    Список инструментов:
    - болгарка;
    - сварочный аппарат;
    - дрель;
    - рулетка, маркер;
    - точечная сварка;
    - паяльник.

    Процесс изготовления самоделки:

    Шаг первый. Крепежи для колеса
    Первым делом делаем крепежи для колеса, они должны быть максимально крепкими. Ось колеса имеет шлицы, они не позволят оси провернуться в процессе езды. Крепежи можно сделать из толстых стальных пластин. В итоге должно получиться два таких крепежа, уже к ним потом приваривается вилка.




    Шаг второй. Рама
    Выгибаем и свариваем вилку из прямоугольной трубы большого сечения. К вилке привариваем перпендикулярно стойку, а к ней привариваем сидение также из куска трубы.

    К раме привариваем под углом еще кусок трубы, на нем будет находиться руль, а точнее опора, за которую можно будет держаться при езде.











    Шаг третий. Сборка аккумуляторной батареи
    Источником питания для самоделки служат 15 ячеек 18650, их можно добыть из старых батарей для ноутбуков, ну или купить новые в зависимости от бюджета. Перед сборкой на каждой ячейке нужно проверить напряжение, если одна ячейка будет неисправна, она может испортить всю батарею.

    Контакты батарей лучше всего сваривать точечной сваркой.









    Поскольку аккумуляторы 18650 очень боятся глубокой разрядки, на них обязательно устанавливается защита BMS. У автора это контроллер на 15 ячеек.

    Убедившись, что все подключено правильно, заклеиваем открытые контакты батарей изолентой, а далее сверху надеваем широкую термоусадочную трубу и обдуваем феном или горелкой. Вот и все, в итоге мы получили довольно емкую и компактную батарею для самоделки.
    В завершении можно подключить батарею к колесу через контроллер и проверить работоспособность.

    Шаг четвертый. Установка колеса на раму
    Для установки колеса на раму используем толстые болты и гайки с шайбами. Как видно на фото, автор вырезал из вилки кусок металла, в итоге получилась ниша для установки контроллера. Аккумулятор же устанавливается в сидение, выполненное также из куска трубы.


    Шаг пятый. Подножки
    Автор снял подножки от мопеда и прикрепил их шарнирно к раме моноколеса. Впоследствии автор закрепит на подножках колесики для тележек. Вот и все, теперь есть куда поставить ноги.




    Шаг шестой. Сборка и испытания
    Устанавливаем контроллер в вилку моноколеса, а аккумулятор помещается в сидение, затем на трубу просто ставим заглушку. Не забываем вывести в удобное место гнездо для подключения зарядного устройства.
    Кнопку включения самоделки автор разместил на вилке.

    Также на раме устанавливаем цифровой вольтметр, он позволит наблюдать за зарядом аккумулятора, при падении напряжения до определенного уровня BMS отключит батарею и не даст ей дальше разряжаться.








    Вот и все, после покраски моноколесо готово к испытаниям. Автор ездит без проблем, но остается непонятным, для чего же автор поставил на подножки колесики для тележек. Видимо, со стабилизацией не все так однозначно.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: моноколесо 18650

    Мини-мотоцикл из старого велосипеда

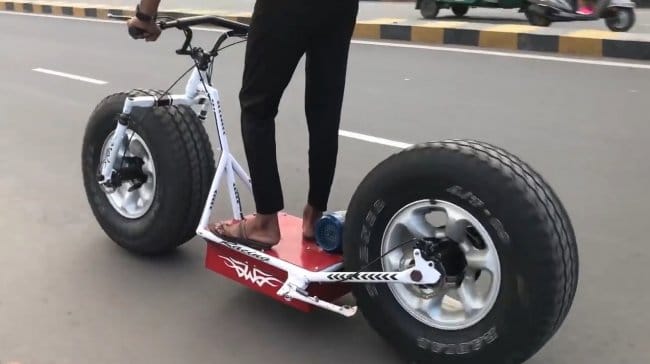

    Электроскутер с огромными колесами

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    1 комментарий
    Korolev

    Источником питания для самоделки служат 15 ячеек 18650, их можно добыть из старых батарей для ноутбуков

    В очередной раз выражаю сомнение: слаботочные аккумуляторы из ноутов не потянут. Имею опыт "переобувания" шуриков, слаботочные "проседают" под нагрузкой, BMS отключает АКБ. yes

    Автор ездит без проблем, но остается непонятным, для чего же автор поставил на подножки колесики для тележек. Видимо, со стабилизацией не все так однозначно.

    Посмотрел на выкрутасы автора на колесе, и мысленно представил себе, как я в сильном подпитии пытаюсь "укротить" этого "мустанга"! xaxa
