    Мощная воздуходувка на 12В



    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению мощной воздуходувки на 12В. Такой приспособой можно быстро сдувать мусор, тем самым убирая рабочее место или очищая технику от пыли.

    Самоделку можно собрать на моторчике 775 или на более оборотистом их семействе типа 795 и 895. Крыльчатку автор взял от автомобильного кондиционера, а корпус сделан из сантехнической заглушки. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - моторчик на 12В (795 или 895);
    - заглушка для труб на 160;
    - ручка от дрели;
    - крыльчатка от автомобильного кондиционера;
    - переходник на вал моторчика;
    - заглушка ПВХ на 50 мм;
    - кусок прямоугольной трубы;
    - суперклей;
    - гнездо для подключения блока питания;
    - саморезы.




    Список инструментов:
    - термофен;
    - дрель;
    - болгарка;
    - заклепочный пистолет;
    - паяльник;
    - маркер, линейки и пр.

    Процесс изготовления самоделки:

    Шаг первый. Установка мотора в корпус
    Для начала размечаем центр на заглушке 160 мм и сверлим отверстие. Коронками отверстие нужно рассверлить до такого размера, чтобы прошел двигатель.

    Далее берем заглушку на 50 мм и крепим к ней мотор, просверлив пару отверстий.
    В завершении заглушка с мотором приклеивается к большой заглушке клеем для ПВХ. Вот и все, теперь мотор установлен в корпус. Конечно же, для надежности лучше использовать дополнительные крепления наподобие уголков с заклепками.

















    Шаг второй. Выходной патрубок
    Прорезаем в корпусе окно и подготавливаем выходной патрубок. В качестве патрубка подойдет кусок металлической или пластиковой трубы, у автора она прямоугольной формы. Обрезаем трубу так, чтобы она прилегла к корпусу под нужным нам углом. В завершении крепим трубу через пластинки при помощи заклепочника.

    С внутренней части стыки можно замазать клеем или герметиком.












    Шаг третий. Кольцо над крыльчаткой
    Чтобы крыльчатка работала эффективно, нужно прикрыть лопасти, тогда воздух будет загоняться именно в выходной патрубок. Такое кольцо автор сделал из куска ПВХ трубы.

    Просто разрезаем трубу вдоль, нагреваем строительным феном и затем разгибаем в пластину. Ну а далее вырезаем в центре круг и сверлим отверстия под саморезы. Готовую шайбу можно прикрутить или приклеить к основному корпусу.







    Шаг четвертый. Ручка
    Ручку для самоделки автор взял готовую, она у нас от дрели. Просто затягиваем ручку на моторе и устанавливаем кнопку включения. Конечно, для большей надежности не будет лишним прикрутить саму ручку к корпусу самоделки.

    Шаг пятый. Гнездо для блока питания
    Прикручиваем гнездо для подключения блока питания, так самоделку можно легко отключить, и не будет мешать кабель. Гнездо подключаем через кнопку включения к мотору.





    Ну, вот и все, самоделка готова, автор питает воздуходувку от аккумулятора. Теоретически такой мотор можно питать напряжением до 24В, но обороты крыльчатки могут стать слишком высокими и начнутся вибрации, да и охлаждения у двигателя нет.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Воздуходувка

    Отрезной стол для болгарки

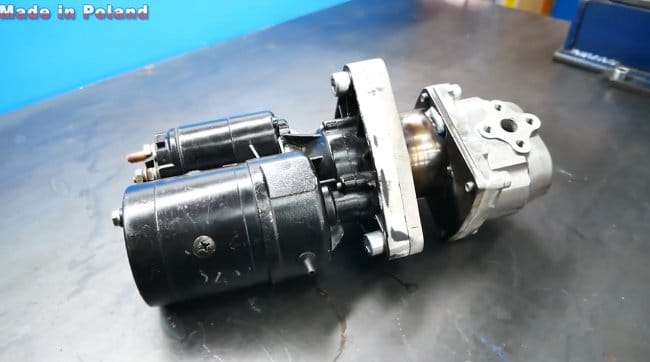

    Электрический гидронасос из автомобильного стартера
