    Электрический гидронасос из автомобильного стартера


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению гидравлического насоса на электрическом приводе. Автор просто скрестил стартер от автомобиля с гидравлическим насосом. Такой самоделкой можно приводить в действие самые разные гидравлические устройства. Как пример, можно подключить гидравлический цилиндр, это позволит поднять кузов самосвала, а источником питания будет аккумулятор автомобиля. Собрано все не сложно, но без токарного станка не обойтись. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - гидравлический насос;
    - автомобильный стартер (у автора на 24В);
    - листовая сталь;
    - кусок круглой трубы;
    - винты;
    - масляный фильтр;
    - штуцера для подключения гидравлики.

    Список инструментов:
    - токарный станок;
    - сварочный аппарат;
    - дрель;
    - метчики для нарезания резьбы;
    - болгарка;
    - рулетка, маркер и пр.

    Процесс изготовления самоделки:

    Шаг первый. Подготовка стартера
    Автор использовал стартер на 24В, первым делом нужно разобрать втягивающее, оно нам уже не понадобится. Далее нужно на вал стартера поставить переходник на вал насоса. Для решения проблемы автор отпустил шлицевую часть вала газовыми горелками, и затем, когда металл стал мягким, обточил ось на токарном станке. В итоге на вал стартера стало возможно поставить переходник со шлицами, после центровки его можно тщательно приварить.

    Собираем стартер и вот валы двух устройств можно надежно состыковать.
















    Шаг второй. Рама
    Чтобы объединить насос со стартером в единое устройство, нужно сделать раму. Под корпус стартера и насоса из толстой листовой стали вырезаем детали и крепим штатными винтами. Ну а далее между двух стальных пластин останется вварить кусок трубы. Как итог, у нас уже есть готовый электрический насос для гидравлических систем.









    Шаг третий. Бачок для масла
    Делаем бачок для масла, его автор сварил из листовой стали. Внутри бачка находится фильтр, который очищает масло от грязи. Чтобы получить доступ к фильтру, на бачке предусмотрена крышка, которая крепится винтами.
    В завершении останется установить на бачок необходимые штуцера.













    Шаг четвертый. Финальная сборка и испытания
    Собираем самоделку, подключаем необходимые шланги и заливаем в бачок масло для гидравлики.
    В качестве проверочного устройства автор подключил гидравлический цилиндр. Шток цилиндра ходит с очень большой силой, он легко сгибает профильную трубу и толстую стальную пластину. Вероятно, с кузовом самосвала такой цилиндр также справится без проблем.












    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!






    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

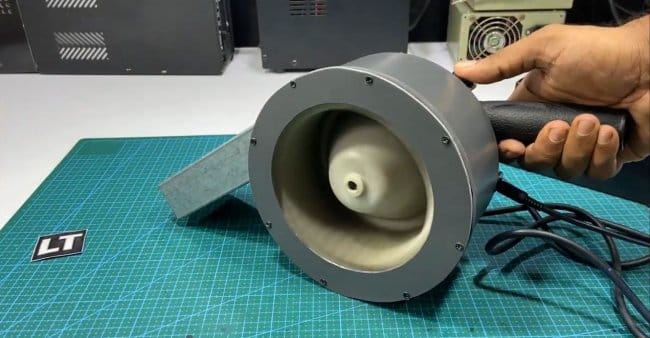

    Мощная воздуходувка на 12В

    Сварочная платформа с прижимом для сварки в двух плоскостях

    7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.67 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    7 комментариев
    Dmitrij Автор
    Цитата: Гость сергей
    стартер изначально расчитывался работать с большими нагрузками-соответственно и потребляет большой ток!! и он не расчитан на сравнительно долговременную работу.


    ниче там не греется без нагрузки, да и потребляет он опять же в зависимости от нагрузки. Одно дело мотор крутить, другое крохотный насосик

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig

    «Марти! Думать нужно в четырех измерениях...»
    Гость Виктор

    Уверен, что стартер не рассчитан на долговременную работу. Слишком большие токи обмоток. Они нужны для тяжёлого пуска, но никак не для насоса.

    Гость сергей

    стартер изначально расчитывался работать с большими нагрузками-соответственно и потребляет большой ток!! и он не расчитан на сравнительно долговременную работу. применять его в данном качестве у автора-полагаю, нецелесообразно. КПД всей конструкции будет не большой. По другому: зачем использовать мощый движок, если можно использовать наименее мощный в 2-3-5 раз? Как будет кол-во знергии, потраченной на работу движка соизмеряться с работой, выполненной всем узлом в сборе?-т.е. потрачено будет больше, чем получено!!

    sergeyp
    Цитата: Dmitrij
    просто привод бендикса убрал


       И это правильно, а то судя про описанию:   :)))

    первым делом нужно разобрать втягивающее, оно нам уже не понадобится.



    Dmitrij Автор
    Цитата: sergeyp

       Втягивающее-то зачем выбросил? Оно уменьшает ток управления включением стартера... )))


    релюшку оставил, просто привод бендикса убрал

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig

    «Марти! Думать нужно в четырех измерениях...»
    sergeyp

       Втягивающее-то зачем выбросил? Оно уменьшает ток управления включением стартера... )))

    ino53

    А что ж про аппаратуру управления ни слова? Хоть перепускной клапан то есть? Хотя на рисунке вроде распределитель виден...
