    Делаем мощный пауэрбанк на 12В с разъемом прикуривателя

    Здравствуйте, уважаемые читатели и самоделкины!

    Практически у каждого автомобилиста имеются различные приборы и устройства, работающие от прикуривателя (воздушный компрессор, пылесос и прочие). Иногда возникает необходимость использовать эти устройства вдалеке от автомобиля, дома, либо без подключения к штатному прикуривателю.

    В данной статье автор YouTube канала «KJDOT» расскажет Вам, как он сделал портативный аккумуляторный блок питания (пауэрбанк) с разъемом прикуривателя.

    Этот проект универсален, и может быть повторен в домашних условиях.

    Материалы, необходимые для самоделки.
    — Контроллер быстрой зарядки Type-C PD3.0 20V
    — XL4015 понижающая плата для заряда Li-Ion батарей
    — Защитная плата Li-Ion батарей BMS 3S 12,6В 20A
    — Аккумулятор NCR18650B
    — Светодиодный цифровой вольтметр 0-100 В
    — Разъем прикуривателя
    — Зарядное устройство для прикуривателя
    — Клавишный переключатель
    — Коммутационная коробка 125×80×32мм
    — Припой, провода
    — Термостойкая изоляционная лента.


    Инструменты, использованные автором.
    — Паяльная станция T12
    — Мультиметр ANENG Q1
    — Электрическая отвертка SEQURE SQ-ES126
    — Цифровой штангенциркуль
    — Шуруповерт
    — Ступенчатые сверла
    — Термоклеевой пистолет
    — Кусачки, пинцет
    — Автомобильный пылесос
    — Воздушный компрессор 12В
    — Quick Charge зарядное устройство 65 Вт.

    Процесс изготовления.
    Итак, в качестве источника питания послужат три последовательно включенных аккумулятора NCR18650B. В каждой из точек соединений делается отвод.

    Управлять зарядом, а также выполнять защитные функции будет плата BMS 3S, с рабочим напряжением 12,6В и максимальным током в 20A.
    К ней нужно подключить батареи согласно схемы.
    Перед припаиванием проводов к батареям, автор смотал их между собой при помощи каптонового скотча.



    Теперь к выходу платы подпаиваются по два провода питания. Далее нужно быть осторожным, и не замкнуть провода!

    В качестве корпуса мастер выбрал коммутационную коробку размерами 125×80×32мм. В случае использования большего количества аккумуляторов, корпус следует выбирать других размеров.
    Используя кусачки, нужно удалить ненужные пластиковые стойки.

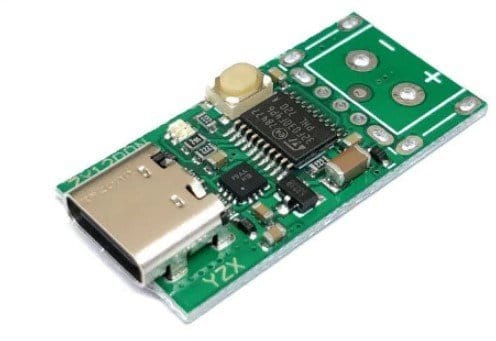

    Модуль ZY12PDN предназначен для подключения к зарядному устройству с функцией быстрой зарядки. Без него зарядник не перейдет в «быстрый» режим.
    Делаем мощный пауэрбанк на 12В с разъемом прикуривателя

    Стабилизировать напряжение на уровне 12,6В будет понижающий модуль XL4015.
    Выход первой платы подключается ко входу второй.

    Подключив зарядное устройство к сборке из двух модулей, нужно отрегулировать напряжение, подключив щупы мультиметра к выходу понижающей платы, и вращая соответствующий потенциометр.



    После настройки, первая пара проводов питания от BMS подключается к выходу понижающего модуля.


    Автору попался разъем прикуривателя с блоком подсветки. Последний он не будет использовать, и снимает его.


    Далее, измерив диаметр корпуса разъема штангенциркулем, на боковой стенке размечается и высверливается отверстие.





    Теперь все готово к сборке. Модули соединяются согласно приведенной схемы.



    Автор обмотал разъем прикуривателя каптоновым скотчем, разметил и подготовил отверстия в крышке для экрана вольтметра, переключателя питания и разъема зарядки.




    Вольтметр и контроллер быстрой зарядки фиксируются на своих местах при помощи термоклеевого пистолета.



    Остается припаять и установить клавишный переключатель, затем можно закрывать корпус.



    Перед первым использованием устройства, его нужно подключить к зарядному устройству.

    Если нужно подзарядить какой-нибудь гаджет — достаточно вставить в прикуриватель зарядное устройство с USB разъемом.


    Мощности этого самодельного пауэрбанка, даже сделанного по схеме 3S (три аккумулятора последовательно), достаточно для нагрева прикуривателя.
    Увеличить мощность можно, реализовав схему включения 3S2P шести батарей.



    Конечно же, от него нормально работает автомобильный пылесос.


    И даже автомобильный воздушный компрессор.



    Благодарю автора за мастер-класс по изготовлению пауэрбанка.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
