    Усилитель для микрофона

    Приветствую, радиолюбители-самоделкины!

    Усилитель для микрофона


    Особенностью многих микрофонов является низкий уровень выходного сигнала - нельзя просто взять и подключить микрофон к линейному входу, например, компьютера, громкость в этом случае получится мизерная. Поэтому большой популярностью среди радиолюбительских схем пользуются различные усилители для микрофонов. Можно встретить схемы разного уровня сложности и навороченности, в том числе оборудованные дополнительными системами, например, АРУ (автоматическая регулировка уровня), что иногда бывает полезно. Однако основное, что требуется от схемы усилителя - всего лишь поднять амплитуду переменного сигнала с микрофона до нужного уровня (обычно 1-2 вольта), чтобы громкости стало достаточно для линейного входа компьютера. Представленная ниже схема отлично справится с этой задаче, и что самое главное, она состоит из максимально дешёвых радиодеталей, купить всё необходимое можно буквально за 30-50 рублей. Если сравнить это со стоимостью фирменных заводских устройств, становится очевидна финансовая выгода сборки электроники своими руками.



    Особенно по душе схема придётся тем радиолюбителям, у кого в закромах завалялись свёртки с отечественными микросхемами, ведь основана схема на операционном усилителе КР551УД2А. Использовать можно также и импортные аналогичные операционные усилители, однако в этом случае придётся пересматривать распиновку микросхем. Из импортных подойдут TL082, TL072, либо их же одинарные версии TL081, TL071. Так как сигнал с микрофона монофонический, необходимости в одновременном усилении двух каналов нет, вторая "половинка" микросхемы просто не будет использоваться.

    Подаётся сигнал с микрофона на вход, обозначенный "in", и далее через разделительный конденсатор C2 попадает на вход микросхемы. Использовать с данной схемой можно практически любой микрофон, уровня сигнала которого недостаточно. Обратите внимание, что электретные микрофоны-капсюли (самый распространённый тип) требуют подачи на них питания через резистор около 10 кОм. Таким образом, один из их выводов (соединённый с корпусом) является землёй, а на второй одновременно подаётся питание и снимается сигнал. Уровень громкости на выходе регулируется переменным резистором R6, выходной сигнал снимается с контактов "OUT".

    Напряжение питания схемы должно составлять 12-20В, ток потребления не превышает пары десятков миллиампер, таким образом, для питания подойдёт любой сетевой адаптер на нужное напряжение. Так как для работы операционного усилителя с переменным сигналом требуется двухполярное питание, на схеме присутствует делитель из резисторов R7, R8, создающий искусственную среднюю точку, землю схемы. В остальном микрофонный усилитель абсолютно прост, достаточно лишь соединить все детали по схеме и подать питание для его работы.

    Номиналы компонентов схемы приведены ниже:

    • R1 - 100 Ом
    • R2, R5 - 56 кОм
    • R3, R7, R8 - 4,7 кОм
    • R4 - 220 Ом
    • R6 - переменный резистор 47 кОм
    • С1 - 1000 мкФ
    • С2 - 10 мкФ
    • С3 - 47 мкФ
    • С4 - 3,3 мкФ
    • С5, С6 - 3,3 нФ
    • DA1 - КР551УД2А


    Напряжение электролитических конденсаторов должно составлять минимум 16В, если напряжение питания схемы составляет 12В, и минимум 25В, если напряжение питания превышает 12В. Собрать всю схему можно на печатной плате, изготовив её по ЛУТ методу - популярная радиолюбительская технология.

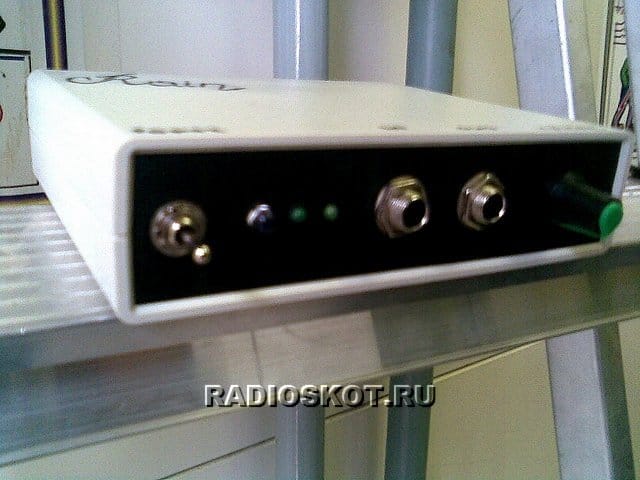

    Готовую схему обязательно нужно поместить в корпус, он служит не только для удобства эксплуатации, но и защиты усилителя от помех и наводок. По этой причине корпус должен быть металлическим и соединяться с землёй схемы, в этом случае он будет выполнять роль экрана. Также можно использовать и пластиковый корпус, предварительно обернув его фольгой с внутренней стороны, как и сделал автор. На передней панели корпуса расположился светодиод-индикатор питания, тумблер включения-выключения, ручка громкости (переменный резистор R6), а также вход-выход для подключения микрофона и снятия усиленного сигнала. Так как второй канал операционного усилителя остаётся незадействованным, схему можно расширить и организовать, например, высокоомный инструментальный вход для подключения музыкальных инструментов. Удачной сборки!

    Источник (Source)

    Аквариум с начинкой 4. Крышка (ч1)

    Универсальный подогреватель

    Добавить комментарий

    3 комментария
    Korolev
    sergeyp,
    Но может быть и керамика

    Ну, это вряд ли:

    • С1 - 1000 мкФ; С2 - 10 мкФ; С3 - 47 мкФ ... Напряжение электролитических конденсаторов должно составлять минимум 16В

    smile


    sergeyp
    Цитата: Korolev
    оригинальная прорисовка электролитов


       Зато с проклятой полярностью не ошибся! Но может быть и керамика (Но С1 точно полярный)... )))

    Korolev

    купить всё необходимое можно буквально за 30-50 рублей

    Ага, особенно корпус, разъёмы и питалово.

    Использовать с данной схемой можно практически любой микрофон

    Ну да, любой, но только динамический!

    Также можно использовать и пластиковый корпус, предварительно обернув его фольгой с внутренней стороны

    smile

    Напряжение электролитических конденсаторов должно составлять минимум 16В

    Весьма оригинальная прорисовка электролитов на принципиальной схеме. smile
