    Регулируемая опора (мебельная) своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Многие из Вас оборудуют свою мастерскую или гараж самостоятельно, в частности, изготавливают для них различные стойки, верстаки и мебель.
    В большинстве случаев в таких «рабочих» помещениях не очень ровные полы, и чтобы мебель и прочие конструкции стояли ровно, применяются регулируемые опоры.

    В данной статье автор YouTube канала «TehDoor» расскажет Вам, как можно сделать регулируемую мебельную опору за несколько минут.

    Эта деталь очень проста в изготовлении, и легко повторима даже при минимальных навыках сварочных работ.

    Материалы, необходимые для самоделки.
    — Болты, увеличенные шайбы, гайки.

    Инструменты, использованные автором.
    — Точильный станок
    — Сварочный аппарат
    — Болгарка
    — Шуруповерт
    — Ступенчатое сверло
    — Гейферный захват
    — Гаечные ключи.

    Процесс изготовления.
    Итак, для изготовления одной опоры потребуется болт М8 и более, увеличенная шайба и гайка к нему.
    Еще одна гайка с высотой, равной головке болта, послужит в качестве временной подкладки.

    Теперь, в куске профильной трубы или деревянном бруске, нужно просверлить сквозное отверстие, и вставить в него болт. С обратной стороны болт фиксируется гайкой.


    Эта конструкция фиксируется струбциной или гейферным захватом на верстаке.
    Сверху прикладывается гайка, чтобы головка болта оказалась посередине.


    Далее нужно отцентрировать увеличенную шайбу относительно головки болта, и приварить ее к нему.


    Деталь почти готова, и ее можно снимать.


    Остается выровнять поверхность опорной площадки на точильном станке, или при помощи болгарки.


    Раму стойки для мастерской мастер сделал из профильной трубы, предусмотрительно вварил гайку и просверлил отверстие.

    На опору навинчивается прижимная гайка, и деталь вкручивается в раму.



    Механизм регулировки опор точно такой же, как и при установке стиральной машинки.
    Установив конструкцию на свое место, сначала выкручивается опора.


    Вращая гайку в обратном направлении, ее нужно затянуть гаечным ключом.

    Конечно, заводская регулируемая винтовая мебельная опора устроена несколько сложнее, и имеет возможность наклона площадки за счет шарнира.

    Однако и такой самодельный вариант вполне подойдет для мастерской или гаража, а в случае с «нежными» полами — можно наклеить на опорную площадку кусок листовой резины или войлока.

    В любом случае, готовое изделие желательно покрасить, защитив от коррозии.


    Благодарю автора за простой способ изготовления регулируемых опор.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

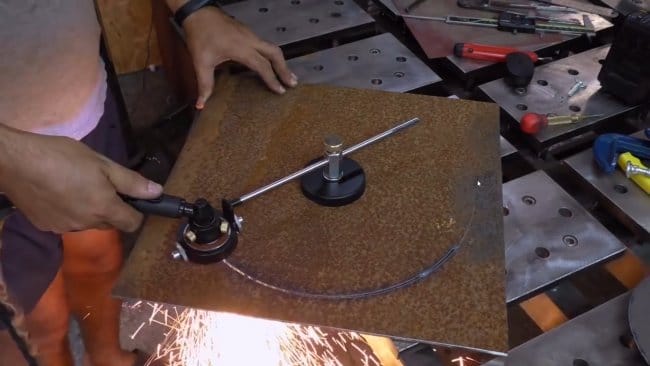

    Приспособление для вырезания круглых отверстий плазморезом
