    Простой электровелосипед из покупных деталей (1800Вт/48В)


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого электровелосипеда из покупных деталей. Мотор автор использовал мощностью в 1800Вт, который нужно питать напряжением в 48В. Аккумулятор у автора тоже покупной, единственный недостаток конструкции в том, что нет педального привода, а это значит, что на разряженном АКБ можно ехать только накатом. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - мотор на 1800Вт/48В;
    - контроллер для двигателя;
    - аккумулятор с выходным напряжением 48В;
    - подопытный велосипед;
    - профильные трубы;
    - металл для обшивки;
    - фанера или ДСП.

    Список инструментов:
    - болгарка;
    - сварочный аппарат;
    - рулетка, маркер;
    - дрель;
    - торцовочная пила;
    - краска.

    Процесс изготовления самоделки:

    Шаг первый. Разбираем велосипед
    Разбираем старый велосипед, от него нам понадобится задняя и передняя вилка. Как итог, вооружаемся болгаркой и вырезаем часть рамы.



    Шаг второй. Сварка новой рамы
    Нарезаем трубы и свариваем новую раму, теперь наш велосипед больше похож на самокат. Сварочные швы должны быть надежными, чтобы раму не сложило во время движения.
    Теперь остается прикрутить днище, тут подойдет лист металла или даже фанеры.




    Шаг третий. Крепление для мотора
    Привариваем к раме кусок стальной пластины с отверстиями для крепления мотора. Привод осуществляется через цепь напрямую с оси мотора на ось велосипеда. Так как на задней оси есть блок звездочек, есть возможность переключать передачи, тем самым выбирая оптимальные условия для работы двигателя. А поскольку в конструкции есть храповик, самоделка может ехать накатом.


    Шаг четвертый. Финальные штрихи и покраска
    Ввариваем вертикально в раму кусок трубы, в нее будем вставлять сидение. Также делаем крышку для пола, в полу будет находиться контроллер двигателя. Когда все будет готово, останется покрасить раму, чтобы не ржавела.


    Шаг пятый. Сборка и испытания
    Аккумуляторную батарею ставим сзади, где багажник. На аккумуляторе есть светодиодная подсветка, которая предупреждает других участников движения. Само собой, аккумулятор нужно надежно закрепить, чтобы не украли, желательно сварить под него специальную раму, которая будет закрываться на замок, ну или ящик.

    Устанавливаем двигатель и натягиваем цепь, контроллер прячем в пол. В надежном месте размещаем замок зажигания, без него поехать на самоделке не получится.












    После установки электронной дроссельной ручки, можно ехать. Автор ездит на самоделке без проблем, заряжается аккумулятор от розетки через зарядное устройство.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!







    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

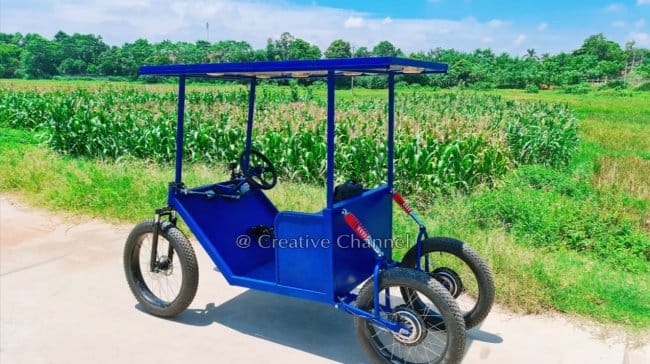

    Электромобиль на солнечной панели
