    Мини-охладитель воздуха




    Мини-охладитель воздуха

    Летний сезон почти закончился и значит нужно готовится... к следующему летнему сезону.
    В этой статье, с помощью мастера-самодельщика, мы узнаем, как сделать мини-охладитель воздуха. Конечно это не кондиционер, но в жаркий летний день устройство способно облегчить жизнь.

    Инструменты и материалы:
    -Ардуино Нано;
    -Бесколлекторный двигатель 12 В (BLDC));
    -12V Li-ion батарея;
    -Потенциометр;
    -Макетная плата;
    -3D-принтер;
    -Лед или вода;

    Шаг первый: дизайн и печать корпуса
    Идея мастера - создать портативный мини-кулер, который использует воду для охлаждения воздуха, подаваемого вентилятором постоянного тока.

    В этом проекте используется концепция испарительного охлаждения, в которой испарение воды используется для охлаждения воздуха.
    Для этого проекта можно использовать обычный компьютерный вентилятор, но он медленный. Поэтому вместо него мастер решил использовать, напечатанную ранее на 3D-принтере, турбину.

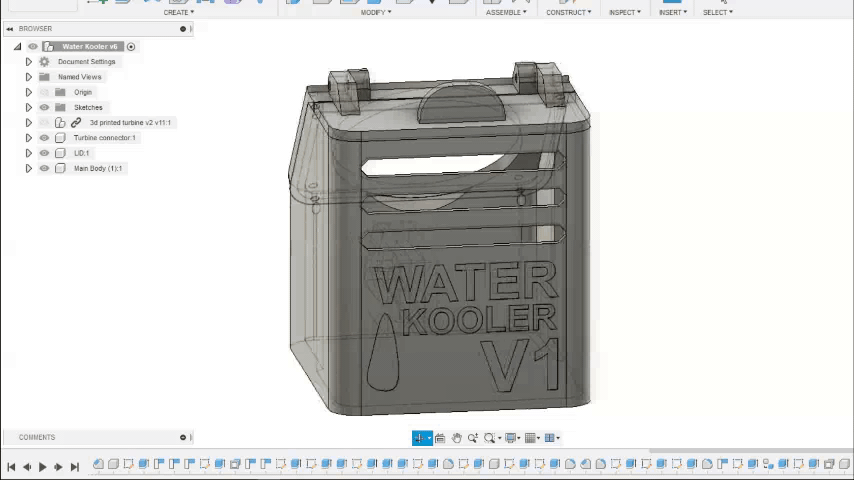

    Сначала он спроектировал основной корпус в fusion360. Он выполнен в форме куба в который наливается вода. На корпусе устанавливается турбина. На лицевой стороне он спроектировал решетки для прохождения воздуха.

    После подготовки трехмерной модели всей установки деталь была распечатана на 3D-принтере.

    Параметры печати следующие:
    сопло - 0,5 мм
    материал - PLA
    заполнение - 15%
    высота слоя - 0,16 мм.
    После 3D-печати корпуса нужно проверить его на герметичность, налив воды.






    Шаг второй: конструкция турбины
    Ниже приведены части реактивной турбины, необходимые для 3D-печати.
    Сопло
    Компрессор
    Держатель двигателя
    Турбина

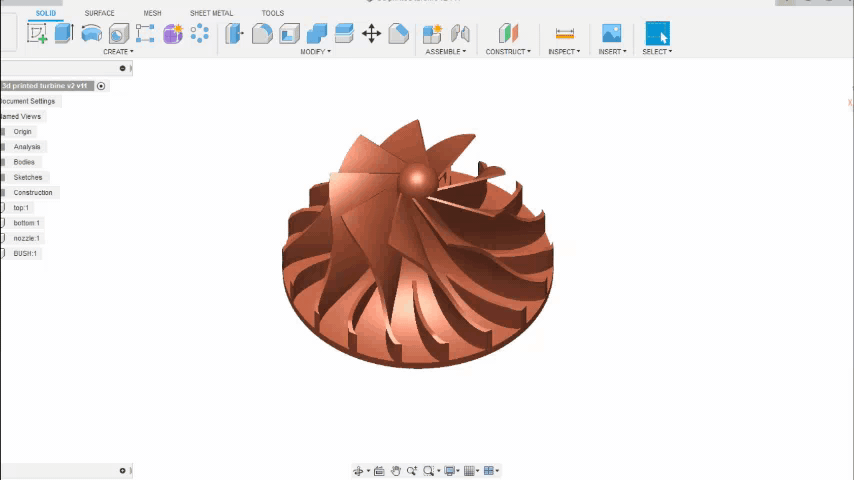

    Турбина приводится в действие обычным двигателем BLDC. Сначала он смоделировал лопасть вентилятора в fusion360, а затем спроектировал корпус вокруг нее.
    Файлы для печати деталей можно скачать ниже.
    3d_printed_turbine_v2_v11.f3d
    Base body LID.stl
    Base body Main Body.stl
    Base body Turbine connector.stl




    Шаг третий: сборка
    Процесс сборки довольно простой.
    Сначала он удалил поддержку с решетки основного корпуса. Затем прикрутил крышку турбины к основному корпусу с помощью четырех винтов 2,2 мм. Установил мотор и крыльчатку. Прикрутил крышку.




    Шаг четвертый: подключение Arduino и ESC к двигателю BLDC
    Подключает все согласно схеме. Для питания использует литий-ионный аккумулятор 12 В.

    VCC ESC к батареи + ve
    GND ESC к батареи -ve
    Сигнальный провод ESC к D6
    От 5 В ESC к 5 В Arduino или VCC
    GND ESC к GND NANO
    Потенциометр VCC к 5 В Arduino
    Потенциометр сигнальный к A0
    Потенциометр GND на GND Arduino
    После подключения загружает прикрепленный код в Arduino (Water_Kooler.ino).
    Затем подключает аккумулятор и проверяет работу устройства.



    Шаг пятый: тестирование
    Дальше он налил немного холодной воды и положил в резервуар несколько кубиков льда. Установил термостат для измерения температуры перед решеткой и на задней стороне кулера.
    Сначала включил двигатель на самой низкой скорости, а затем медленно увеличил скорость.
    При сильно больших оборотах воздушный поток разбрызгивает воду за пределы корпуса основания из решетки. Для решения этой проблемы можно или уменьшить объем воды в резервуаре, или уменьшить скорость вращения двигателя.
    Через 2-3 минуты, он снял показания температуры.
    Показание температуры на задней стороне - 19-20 °C
    Показание температуры на передней панели: -17-18 °C




    В целом неплохой результат. Лед и вода охлаждают воздух с 24 ° C до 17-18 ° C , но мастер планирует несколько улучшений. Для комфорта он планирует установить бесшумный вентилятор с питанием от модуля Пельтье, а вместо Ардуино использовать Attiny85.



    Весь процесс изготовления мини-охладителя воздуха можно посмотреть на видео.

    Источник (Source)
