    Мини-токарный станок из мотора от стиралки автомат


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению небольшого токарного станочка, который автор собрал на основе мотора от стиральной машины автомат. Чтобы увеличить крутящий момент и снизить обороты, для такого мотора можно купить специальный контроллер. Собрано все просто из подручных материалов, на станке можно точить ручки для инструмента и не только. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - фанера или ДСП;
    - мотор от стиралки;
    - контроллер для двигателя;
    - болты и гайки;
    - уголок;
    - кусок доски;
    - коробка для контроллера.

    Список инструментов:
    - ручной фрезер;
    - дрель;
    - гаечные ключи;
    - электролобзик или ножовка;
    - рулетка, маркер.

    Процесс изготовления самоделки:

    Шаг первый. Собираем переднюю бабку
    Для передней бабки понадобится лист ДСП, вырезаем из него круг. Тут можно использовать ручной фрезер или потом можно обточить круг, просто включив тот же двигатель стиралки с закрепленной деталью.

    В круге сверлим 4 отверстия, 3 для крепления бабки, а 4 будет в центре, сюда ставим заточенный болт. Крепим круг при помощи трех болтов с гайками к шкиву, в шкиве размечаем и сверлим отверстия.










    Далее делаем зажимы, которые будут удерживать заготовку. Тут автор использовал кусочки уголков, а также болты и гайки. При наличии сварки гайки можно приварить к уголкам.





    Шаг второй. Установка мотора на основу
    Ставим мотор на основу, тут подойдет также лист ДСП. Заднюю бабку автор сделал из доски, выставляем соосность валов и крепим мотор к основе.
    Не забываем сделать и упор, его также можно собрать из досок.




    Шаг третий. Подключение и испытания
    Подключаем мотор через контроллер, который регулирует обороты, а также увеличивает крутящий момент по мере нагрузки. В качестве заготовки автор использовал брусок, центрируем его и зажимаем болтами, можно точить.
    В качестве опыта автор выточил ручку для инструмента. Используя такой зажим, можно попробовать точить даже некоторые металлические детали.





    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

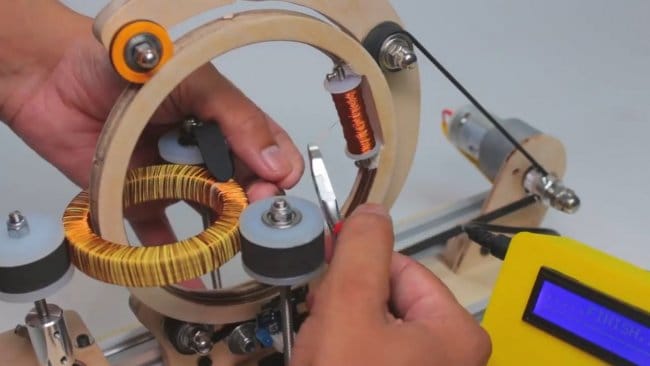

    Автоматический станок для намотки тороидальных трансформаторов

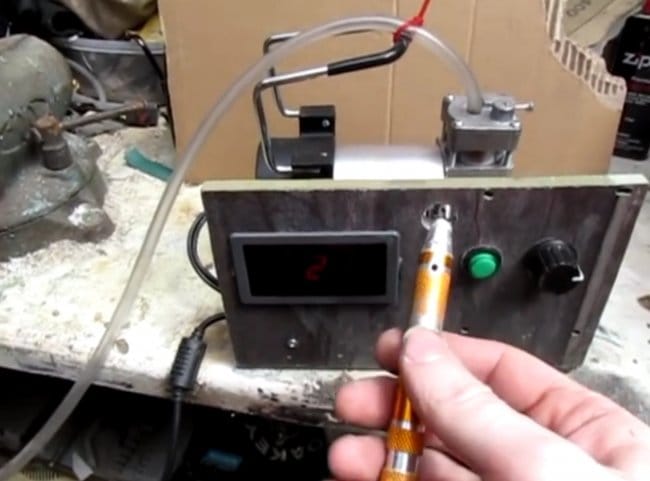

    Гравировальная машина из автомобильного компрессора
