    Складные столярные козлы своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    В мастерской иногда приходится работать с достаточно длинными деталями, например, распускать длинные доски в столярке. Тут на помощь приходят всем известные столярные «козлы».

    В данной статье автор YouTube канала «Дачный умелец» расскажет Вам, как он сделал один из складных вариантов такого приспособления.

    Эта самоделка весьма проста в изготовлении, и с ней справится даже начинающий столяр.

    Материалы, необходимые для самоделки.
    — Доска
    — Мебельные петли из нержавеющей стали
    — Цепочка, саморезы по дереву
    — Шлифовальные диски.

    Инструменты, использованные автором.
    — Шуруповерт
    — Орбитальная шлифовальная машинка
    — Пила торцовочная, фуганок
    — Т-образная разметочная линейка
    — Рулетка, угольник, маркер.

    Процесс изготовления.
    Итак, основным материалом для этой самоделки послужат заготовки из необработанной доски сечением 40×90 мм, и длиной около метра.

    Для начала мастер выравнивает все поверхности досок на фуганке.


    Далее заготовки торцуются, и нарезаются три детали длиной 800 мм, для этого мастер использует торцовочную пилу.



    Затем пильный диск торцовочной пилы поворачивается на угол 15 градусов, и с одной стороны торцуются следующие четыре доски. Эти детали послужат ножками будущих козлов.


    Длина заготовок в данном случае подбирается индивидуально, в зависимости от желаемой высоты козлов. Автор выбрал для себя оптимальной длину в 750 мм. Второй торец также срезается под углом в 15 градусов.


    Пильный диск разворачивается на угол 45 градусов. На заготовках ножек, с одной стороны от острого угла отмеряется по 12 мм, и лишний угол срезается.


    Все детали готовы, можно выполнять шлифовку при помощи орбитальной машинки.



    Сложив ножки попарно 45-градусными запилами вверх, их нужно соединить между собой при помощи мебельной петли.

    Перед вкручиванием саморезов желательно просверлить пилотные отверстия. Для этой задачи прекрасно подходят самоцентрирующиеся сверла.


    От нижних концов ножек нужно отступить по 150 мм. Такую разметку удобно осуществлять с помощью Т-образной разметочной линейки.


    Ориентируясь по полученным меткам, и соблюдая угол в 90 градусов, прикручиваются поперечины.




    Последней прикручивается верхняя перекладина. Она фиксируется только к торцам одной ножки, вторая остается подвижной. Для крепления используются саморезы длиной 100 мм.


    Остается закрепить на саморезы с пресс-шайбами два отрезка цепочки с двух сторон. Они нужны для того, чтобы ограничить раскрытие конструкции.


    Оптимальную высоту козлов можно определить следующим образом.

    Конечно, таких приспособлений требуется несколько, и хранить их можно как в сложенном, так и в раскрытом положении, складывая их друг на друга «ёлочкой».

    Благодарю автора за простую конструкцию складных столярных козлов.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

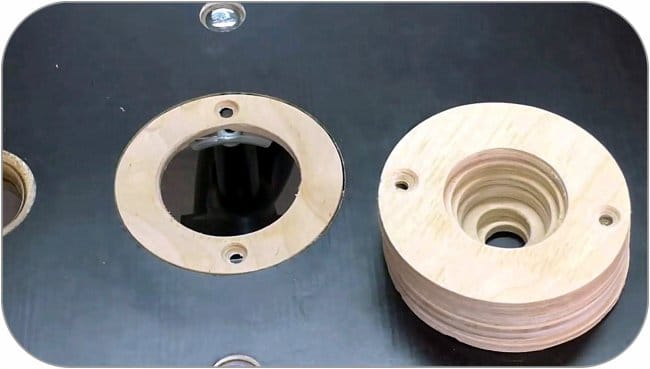

    Делаем сменные вставные кольца для фрезерного стола

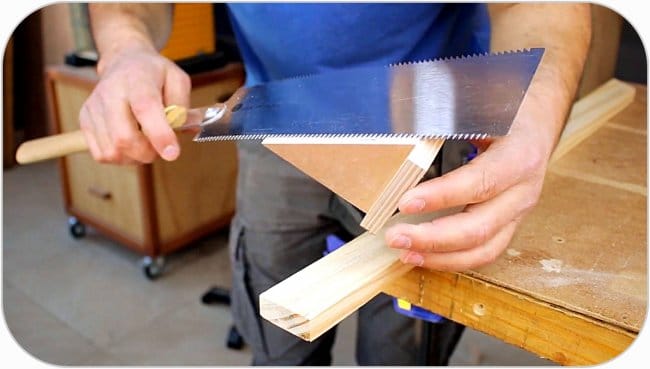

    Магнитная направляющая для пилы «вечное стусло» своими руками
