    Простейший датчик уровня воды, затопления (со звуковой сигнализацией) своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    В быту мы ежедневно используем воду, и если за ней не следить — то она может вместо пользы принести неприятности. Обычная утечка на кухне или в ванной — и ремонт у Ваших соседей испорчен.
    Похожая ситуация чаще возникает с емкостями на даче и приусадебном участке — за наполнением летнего душа и бочек тоже нужно следить, вовремя перекрывать подачу воды.

    В данной статье автор YouTube канала «Mextraf» расскажет Вам, как можно сделать контактный датчик воды со звуковой системой сигнализации.

    Этот проект очень прост в изготовлении, и его легко повторить в домашних или дачных условиях.

    Материалы, необходимые для самоделки.
    — Транзистор 2N2222 (набор)
    — Активный звуковой зуммер (пищалка)
    — Батарейка CR2032
    — Отсек для батарейки CR2032
    — Провода, проволока, пластиковый корпус
    — Припой, флюс.

    Инструменты, использованные автором.
    — Электрический паяльник
    — Термоклеевой пистолет
    — Шуруповерт, ступенчатое сверло
    — Пинцет.

    Процесс изготовления.
    Начнем со схемы. Главным электронным компонентом устройства станет биполярный PNP транзистор 2N2222.
    Первым делом его эмиттер нужно припаять к отрицательному выводу батарейного отсека.



    Звуковой сигнал будет издавать активный звуковой зуммер (пищалка), рассчитанная на питание 3В.

    Отрицательный вывод пищалки припаивается к коллектору транзистора.


    Плюсовые выводы пищалки и батарейного отсека соединяются между собой проводком. Схема готова.


    В качестве щупов-электродов автор использует медную проволоку, зачищенную от лаковой изоляции наждачной бумагой.
    При необходимости щупы можно удлинить проводами до нескольких метров.

    Первый электрод припаивается к базе транзистора, а второй — к плюсовому выводу батарейного отсека.



    Далее нужно найти подходящую пластмассовую коробочку, и просверлить в ней отверстие по диаметру батарейного отсека ступенчатым сверлом.



    Все элементы фиксируются внутри корпуса с помощью термоклеевого пистолета.

    Мастер закрепил щупы на задней крышке, и удлинил их проводами. Электроды должны находиться на расстоянии 5-10 мм друг от друга.



    Для того, чтобы пищалка хорошо работала, нужно сделать отверстие в корпусе и совместить его с отверстием пищалки при ее установке.



    Остается установить в отсек трехвольтовую батарейку CR2032, и проверять устройство в работе. Как только уровень воды достигнет обоих контактов, зазвучит звуковой сигнал.
    Хотя устройство практически не потребляет электроэнергию в режиме ожидания, есть риск забыть заменить или проверить батарейку, и оно не сработает.


    Если же Вам нужно устройство с громкой сиреной, или передачей сигнала тревоги по интернет, то в продаже есть готовые детекторы утечки воды.

    Благодарю автора за простую схему датчика воды со звуковой сигнализацией.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Датчик

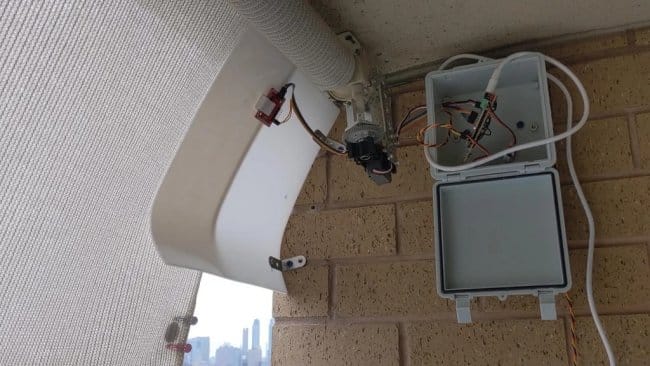

    Автоматизация закрытия и открытия рулонных штор
