    Сканер отпечатка пальцев




    Если вам надоело таскать с собой связку ключей от авто/мототехники, то обратите внимание на эту статью. Из нее вы узнаете, как собрать модуль сканера отпечатка пальцев, который затем можно установить на любую авто/мототехнику или использовать для управления любым электро устройством.

    Инструменты и материалы:
    -Ардуино нано;
    -Датчик отпечатков пальцев;
    -Модуль реле;
    -Печатная плата;
    -Паяльные принадлежности;
    -Провода;


    Шаг первый: модуль отпечатков пальцев
    В данной сборке используется модуль сканера отпечатков пальцев R307.
    Модуль отпечатков пальцев R307 состоит из оптического датчика отпечатков пальцев, высокоскоростного процессора DSP, высокопроизводительного алгоритма выравнивания отпечатков пальцев, высокопроизводительных микросхем FLAS. обладают стабильной производительность, простой структурой, с вводом отпечатков пальцев, обработкой изображений, сопоставлением отпечатков пальцев, поиском, хранением шаблонов и другими функциям.

    Безопасность является серьезной проблемой в повседневной жизни, и цифровые замки стали важной частью этих систем безопасности.



    Датчик отпечатков пальцев, который здесь используется, является датчиком оптического типа. Существует еще два типа датчиков, таких как емкостные, которые можно найти в смартфонах, и ультразвуковые, которые еще находятся на стадии тестирования. Оба эти варианта дороги, поэтому для хобби проще и дешевле использовать оптические датчики.

    Принцип работы этого оптического датчика отпечатков пальцев заключается в том, что он делает снимок узора на пальцах, а затем использует определенный алгоритм, чтобы сопоставить его с сохраненными данными и отобразить результат.

    Некоторые технические характеристики датчика:
    Источник питания: 3,8-7,0 В постоянного тока
    Рабочий ток: 65 мА
    Интерфейс: UART (логический уровень TTL)
    Уровень безопасности: 5 (высший)
    Температура: от -20 ° C до + 60 °
    Размер сенсорной области: 14,5 * 19,4 мм
    Габаритный размер: 54 * 20 * 20,5 мм


    Шаг второй: подключение датчика к Arduino
    Датчик отпечатков пальцев имеет 6 проводов, из которых, в данном случае, используются только 4. Два провода будут использоваться для питания и два для данных.
    Подключение:
    Красный к 5В,
    Черный к GND,
    Зеленый к контакту D2
    Белый к контакту D3
    Сигнальный провод релейного модуля подключается к входу 12 цифрового вывода Arduino.


    Схему мастер собирает на монтажной плате.





    Шаг третий: программное обеспечение
    Чтобы завершить этот проект, нужна библиотека «Adafruit's Fingerprint», которую можно скачать здесь.
    Для установки библиотеки, выполните следующие действия:
    Добавьте библиотеку, выбрав «Добавить ZIP» в меню «Эскиз», в параметрах «Вклчить библиотеку».
    Откройте Arduino IDE
    Теперь выберите ранее скачанный файл zip .
    Зарегистрируйте отпечатки пальцев
    Дальше нужно зарегистрировать пальцы в памяти сенсорного модуля. Для этого нужно выполнить следующие шаги.
    Откройте Arduino IDE
    В меню «Файл» и «Примеры» найдите библиотеку отпечатков пальцев Adafruit.
    Загрузите пример регистрации.
    Откройте серийный монитор.
    Выберите скорость передачи 9600 бод.
    Когда серийный монитор предложит ввести идентификационный номер отпечатка пальца введите его.
    Поместите палец, который необходимо зарегистрировать, на датчик.
    Снова приложите палец к датчику, как только появится запрос на серийный монитор.
    Загрузите основной код.
    Поскольку мы зарегистрировали отпечатки пальцев на последнем этапе, теперь мы можем проверить, работает ли этот датчик или может быть проверено соответствие, используя следующий код и шаги.
    Откройте Arduino IDE
    В меню «Файл» и «Примеры» найдите библиотеку отпечатков пальцев adafruits.
    Выберите и загрузите пример отпечатка пальца.
    Откройте серийный монитор.
    Выберите скорость передачи 9600 бод.
    Поместите палец на датчик.
    Проверьте идентификационный номер отпечатка пальца.
    Измените основной код в соответствии с номером.



    Теперь нужно подключить устройство к своему транспортному средству. К Ардуино необходимо подключить питание. К реле подключатся провода от замка зажигания.



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

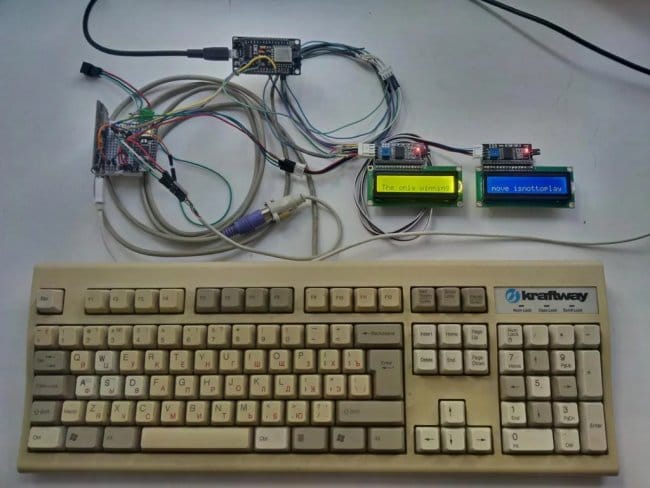

    Устройство для обмена сообщениями со сложным алгоритмом шифрования
