    Магнитные уголки сварщика своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Многие из Вас занимаются сварочными работами, и прекрасно знают, как важно правильно и надежно зафиксировать детали при сборке конструкций. Одними из отличных помощников в этом деле являются так называемые «уголки сварщика». Устройство представляет собой магнит, заключенный между парой металлических пластин.

    В данной статье Хосе, автор YouTube канала «Jose METAL MUNDO», расскажет Вам как можно сделать такие уголки сварщика.

    Это приспособление достаточно просто сделать даже в «гаражных» условиях.

    Материалы, необходимые для самоделки.
    — Листовая сталь, алюминиевая трубка
    — Круглый магнит (от динамика)
    — Винт с головкой под шестигранник m2-m8
    — Аэрозольная краска, наждачная бумага, растворитель.

    Инструменты, использованные автором.
    — Болгарка
    — Шуруповерт
    — Сверла по металлу
    — Ступенчатое сверло
    — Штангенциркуль
    — Автоматический керн
    — Набор метчиков HSS M3-M8
    — Угольник Свенсона
    — Рулетка, маркер
    — Переключаемый сварочный магнит.

    Процесс изготовления.
    Итак, основным элементом самодельных уголков послужит круглый магнит, извлеченный из старого динамика.

    Материалом для корпуса мастер выбрал листовую сталь толщиной 2 мм.


    Для дистанционных втулок подойдет алюминиевая трубка наружным диаметром 8 мм. Крепиться части корпуса будут винтами M5.


    Мастер выбрал такой обрезок листа, на котором сохранен заводской угол в 90 градусов. Расположив в этом углу магнит, делаются отступы от краев по 15 мм.


    При помощи маркера наружный и внутренний контуры магнита переносятся на заготовку.


    Далее от угла отмеряется по 115 мм вдоль каждой из сторон.

    Используя угольник Свенсона, размечаются оставшиеся края корпуса. Остается повторить разметку одной из популярных форм заводских магнитных уголков в виде «стрелки».



    Теперь заготовка фиксируется на верстаке, и деталь вырезается при помощи болгарки.



    На точильном или ленточном шлифовальном станке необходимо закруглить углы, сняв около 7-10 мм.




    Используя полученную деталь как шаблон, с нее снимается копия, и также обрабатывается.


    Керном намечается центр на одной заготовке, обе детали выравниваются друг относительно друга, и зажимаются гейферными захватами.
    После этого выполняется сверление пилотного отверстия в центре.



    Далее отверстия рассверливаются 25-мм сверлом по металлу. Такой диаметр сверл есть далеко не у каждого, и можно обойтись более популярным ступенчатым сверлом.


    Теперь на одной из деталей размечаются и кернятся центры отверстий для винтов. Сверление выполняется 4-мм сверлом по металлу.



    В одной из деталей отверстия рассверливаются до диаметра 5 мм.


    В отверстиях первой детали нарезается метчиком резьба M5.


    Из 8-мм алюминиевой трубки нарезаются четыре втулки такой же длины, как и толщина магнита.


    При помощи растворителя смываются метки и обезжириваются поверхности деталей корпуса.


    Теперь можно окрашивать их с обеих сторон аэрозольной краской.

    После высыхания краски, в одну из половинок корпуса вставляются винты m5, и на них наживляются втулки.

    На свое место устанавливается магнит, и остается собрать изделие, затянув винты.



    Вот так легко фиксируются два отрезка профильной трубы под углом 90 градусов, и можно выполнять сварку.




    А вот и результат — угол в 90 градусов получен.

    Для тех, кто занимается сварочными работами профессионально, существуют и продвинутые версии — уголки с переключаемым магнитом.
    В таких сварочных уголках можно активировать или убрать магнитное поле простым поворотом механического переключателя (эти магниты работают без батареек). Так можно быстро избавиться от налипшей на магнит стружки, либо отсоединить его от детали.

    Благодарю автора за простую конструкцию самодельного магнитного уголка сварщика.


    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Регулируемая опора (мебельная) своими руками

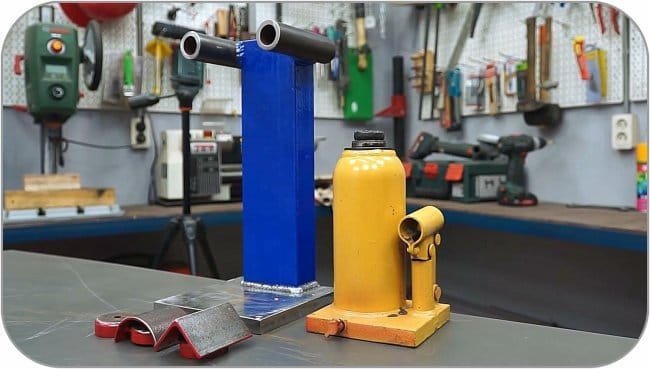

    Гидравлическая «вилка» для гибки и выравнивания металлопроката своими руками
