    Дисковый шлифовальный станок из мотора от стиралки


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению дискового шлифовального станка из мотора от стиральной машины. Мотор у автора щеточный, это позволяет удобно регулировать обороты при помощи обычного диммера. Для подобных моторов также есть специальные регуляторы, которые позволяют увеличивать крутящий момент. Собрано все просто, а станок очень полезный, если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - мотор от стиральной машины;
    - диммер 2 кВт;
    - ДСП;
    - наждачная бумага;
    - кабель и вилка;
    - включатель.

    Список инструментов:
    - дрель-шуруповерт;
    - ножовка или электролобзик;
    - циркулярная пила;
    - ручной фрезер;
    - столярный клей.

    Процесс изготовления самоделки:

    Шаг первый. Основа
    Первым делом изготовим основу для мотора, он у нас должен быть приподнят над столом, чтобы было место для вращения диска. Основу автор собрал из ДСП, можно использовать старую мебель, также отлично подойдет фанера.
    Надежно прикручиваем мотор, чтобы его не вырвало при высоких оборотах, лучше использовать болты гайки.



    Шаг второй. Изготовление и установка диска
    Автор вырезал два диска из ДСП при помощи ручного фрезера. Далее диски были склеены вместе столярным клеем, важно зачистить плоскости перед нанесением клея, лаковый слой лучше совсем убрать.









    В центре диска сверлим отверстие под вал мотора. В самом валу мотора автор сделал проточки под шпонки. В качестве шпонок используем шурупы, вот и все, диск установлен на свое место, его также садим на столярный или даже эпоксидный клей.

    Шаг третий. Упорная площадка
    Упорная площадка вырезается из ДСП, материал с гладким лаковым покрытием и на нем удобно работать. Сами крепежи автор вырезал из МДФ, крепим упор на болтах, чтобы можно было настроить угол упорного стола.





    Шаг четвертый. Обшивка моторного отсека
    Моторный отсек автор обшил ДВП, материал не проводит ток и легко гнется. Вот и все, мотор у нас защищен от посторонних рук и глаз. Желательно сбоку насверлить отверстий, чтобы обеспечивалась вентиляция двигателя.




    Шаг пятый. Обклеиваем рабочее колесо и испытываем станок
    Через диммер включаем мотор на небольших оборотах и обтачиваем стамеской рабочее колесо. В итоге колесо получается идеально круглой формы, биения становятся минимальными.













    Далее нарезаем наждачную бумагу и обклеиваем колесо, клей наносим на хорошо зачищенные поверхности. Когда клей высохнет, станок можно испытывать. Для регулировки оборотов автор встроил диммер на 2 кВт прямо в корпус. Вот и все, можно испытывать, обороты нужно увеличивать постепенно и следить за тем, нет ли биений.

    Станок довольно быстро стачивает бруски под различными углами. Единственный недостаток – нельзя быстро заменить наждачную бумагу, нужно срезать старую, вырезать и наклеивать новую.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Станочек для резки стеклянных бутылок

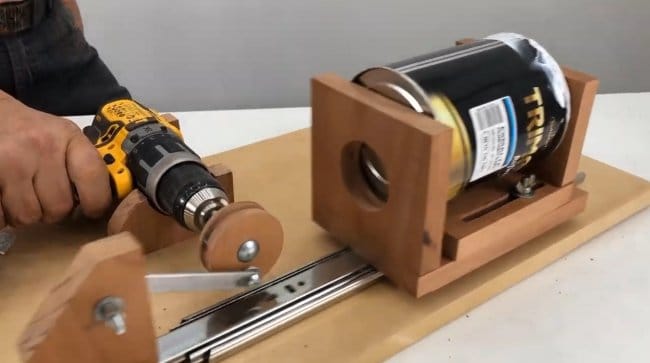

    Станок для тряски баллонов с краской
