    Портативный блютуз-динамик в деревянном корпусе


    Сегодня мы, совместно с мастером-самодельщиком, рассмотрим изготовление портативного блютуз-устройства.

    Технические параметры аудиоустройства следующие:
    - выходная мощность 15 Вт
    - Bluetooth 3.0
    - при полной зарядке 12 часов автономной работы при полной громкости (опционально)

    Инструменты и материалы:
    -Динамик мощностью 3 Вт - 2 шт;
    -Плата усилителя звука;
    -Bluetooth-модуль;
    -Понижающий модуль;
    -Модуль зарядки;
    -Аккумулятор 18650 - 3 шт;
    -Переключатель;
    -Линейка;
    -Циркуль;
    -Карандаш;
    -Коронка по дереву;
    -Паяльные принадлежности;
    -Батарейный отсек 18650;
    -Отвертка;
    -Крепеж;
    -Провода;
    -Пиломатериалы.







    Шаг первый: детали корпуса
    Мастер сделал корпус из бальзового дерева толщиной 4 мм. Корпус состоит из 6 частей:
    1. Передняя и задняя панели (15 x 7 см)
    2. Верхняя и нижняя панели (4 x 12 см)
    3. Левая часть и панели (4 x 6 см) Использование бальзы не обязательно, также можно использовать фанеру, МДФ или другую древесину.



    Для динамиков разметил и вырезал два отверстия.








    Шаг второй: схема
    Принципиальная схема довольно проста и не должна вызвать затруднений даже начинающих радиолюбителей.

    Шаг третий: сборка
    Клеммы громкоговорителей имеют маркировку полярности. Он припаял клеммные провода динамика, которые идут в комплекте с модулем усилителя Bluetooth. Красный провод - положительный, черный - отрицательный.
    Затем подключил провода к модулю усилителя Bluetooth, как показано на принципиальной схеме.









    Собирает корпус и устанавливает электронику. Зарядка будет происходить через зарядную плату BMS 12В 3с.





    Для отключения питания устанавливается переключатель. Детали крепятся в корпусе с помощью термоклея.






    После установки электроники собирает корпус.





    Все готово.

    Весь процесс изготовление такой беспроводной аудиоколонки можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Динамик Bluetooth

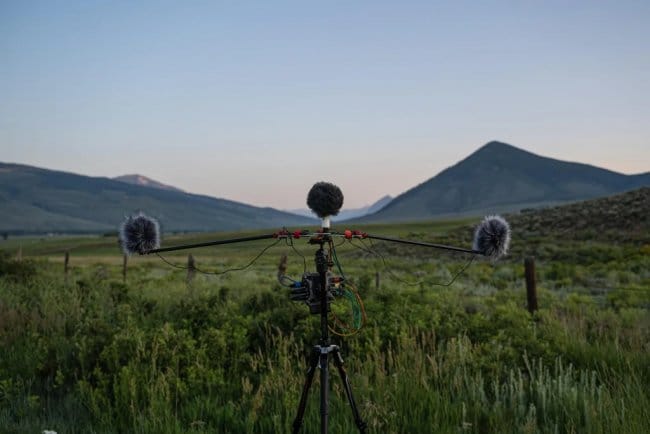

    Амбизонический микрофон первого порядка

    Как сделать миниатюрную блютуз колонку

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    1 комментарий
    Korolev

    Портативный блютуз-динамик в деревянном корпусе

    Ну ведь обсуждали же эту тему, тем более, что:

    Инструменты и материалы: -Динамик мощностью 3 Вт - 2 шт; ... Для динамиков разметил и вырезал два отверстия

    А вот любопытно, два 3-х ваттных динамика и:

    Технические параметры аудиоустройства следующие: - выходная мощность 15 Вт ... Цифровой усилитель звука TPA3110 2X15W

    Принципиальная схема довольно проста ... как показано на принципиальной схеме

    Изображена отнюдь не принципиальная схема. nea

    А уж отказ от использования FM, USB, слота для TF-карт и ДУ, вообще выше моего понимания. dontknow
