    Светодиодный светильник с удаленным управлением, световыми эффектами и возможностью подключения к аудио разъёму

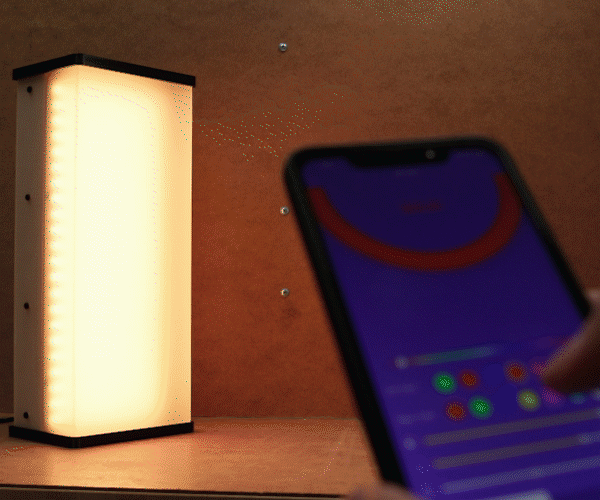

    В этой статье мастер-самодельщик расскажет нам как сделать светодиодный светильник которым можно управлять со смартфона.
    Светильник изготовлен из фанеры, пластика, алюминия и деталей, напечатанных на 3D-принтере. Использование алюминиевого листа для улучшения теплоотвода имеет большое значение, поскольку на относительно небольшой площади расположено много светодиодов.
    Акриловый лист мастер гнет с помощью станка описанного в статье "Устройство для гибки акрила"
    Светодиодный светильник с удаленным управлением, световыми эффектами и возможностью подключения к аудио разъёму

    Инструменты и материалы:
    -3D -принтер;
    -Дрель;
    -Электролобзик;
    -Угольник;
    -Зажимы;
    -Паяльные принадлежности;
    -Мультиметр;
    -Устройства для зачистки проводов;
    -Кусачки;
    -Фанера 12 мм;
    -Столярный клей;
    -Лист алюминиевый 2х150х380мм;
    -Адресуемая светодиодная лента RGB, 5 м, WS2812B, 5 В;
    -Контроллер Bluetooth SP107E;
    -Акрил 2х375x390 мм ;
    -Спрей для стекла;
    -Шнур питания;
    -Провода;
    -Изолента;
    -Резьбовые вставки;
    -Шурупы;
    -Блок питания 5V 20A 100Вт;








    Шаг первый: о светильнике
    Светильник имеет следующие характеристики:
    Минималистичный дизайн

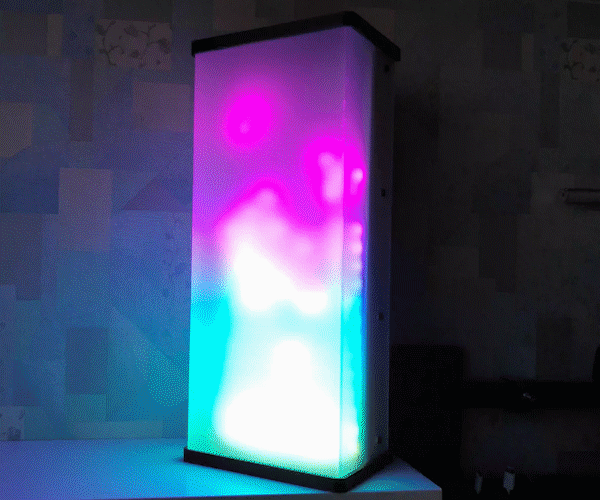

    Различные схемы освещения
    Пользовательские цвета RGB
    Регулировка яркости
    Регулировка скорости смены эффекта
    Возможность подключения аудиовхода для реактивного освещения




    Шаг второй: светодиодная лента
    Первый шаг сборки - рассчитать необходимое количество и длину светодиодных лент. Затем отрезаем ленты. Поверхность алюминиевой пластины зачищаем. Приклеиваем светодиодные ленты. На концах, где будут контакты светодиодных лент, добавьте изоляцию, чтобы предотвратить случайное короткое замыкание. При приклеивании полос убедитесь, что стрелки на ножках смотрят в правильном направлении. Нужно чтобы первая строка была обращена вверх, следующая вниз, затем вверх, следующая вниз, следующая вверх и так далее.







    Теперь нужно спаять контакты данных (Din / DAT / DATA) последовательно, а плюсовые и минусовые контакты - параллельно.






    Шаг третий: основание
    Основание мастер изготавливает из 12 мм фанеры. Сначала нужно детали вырезать.



    Затем заготовки склеиваются в каркас.







    Шаг четвертый: светорассеиватель
    Светорассеиватель мастер изготовил из листа акрила.
    Отрезал лист по заданным размерам. Так как лист прозрачный, ошкурил его с двух сторон.





    Дальше с помощью станка согнул, придав нужную форму.





    Место изгиба может иметь неприглядный вид.


    мастер шлифует его, а затем покрывает всю пластину специальным спреем. Шлифовка + аэрозоль дали наиболее матовую поверхность.



    Шаг пятый: резьбовые вставки
    Светодиодную матрицу нужно как то закрепить. Лучшим решением будут резьбовые вставки. Для их установки нужно приклеить небольшие брусочки из фанеры. Затем просверлить отверстия и установить вставки. Для лучшей фиксации вставок использует эпоксидную смолу.
    После установки резьбовых вставок покрывает фанеру полиуретановым лаком.








    Шаг шестой: сборка
    Лак высох и можно приступить к сборке. Сначала мастер прикручивает светодиодную матрицу и контроллер.






    Подключает светодиоды к блоку питания.



    В светорассеивателе сверлит отверстия и прикручивает его к рамке.



    Прикручивает провод питания. Крепежную скобу для нее мастер на печатал на 3D-принтере.







    К задней части корпуса прикручивает крышку из акрилового листа.

    Верхнюю крышку светильника мастер спроектировал, а затем напечатал на 3D-принтере.







    Шаг седьмой: подключение к контроллеру

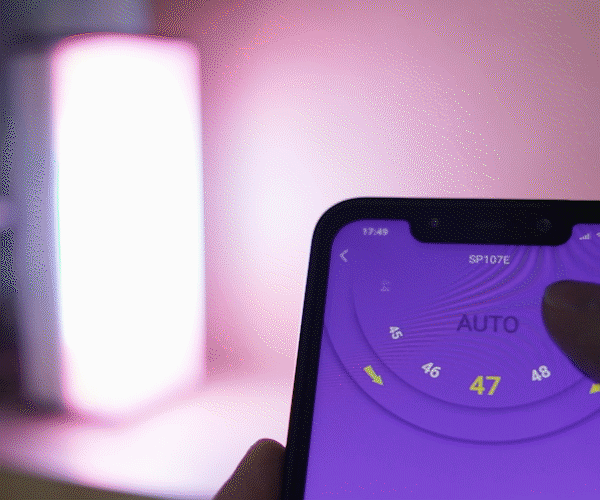

    Для управления светильником нужно приложение LED Chord. На смартфоне нужно включить Bluetooth и геолокацию. Дальше запускаем приложение и подключаемся к контроллеру. В настройках выбираем GRB WS2811. Выбираем количество сегментов (отдельных полосок) и устанавливаем количество светодиодов в одном сегменте.

    Максимальная мощность светильника составляет 60 Вт при полной яркости всех светодиодов. Но использовать светильник на полную мощность не рекомендуется, так как светодиоды будут сильно греться и выйдут из строя.





    При изготовлении лампы обязательно нужно оставить вентиляционные отверстия вверху и внизу корпуса для циркуляции воздуха.


    Практически все готово. Для использования функции реактивного музыкального освещение нужно подключить аудиокабель к контроллеру с помощью разветвителя аудиоразъема.

    Весь процесс по изготовлению такого светильника, а также демонстрацию его работы можно посмотреть на видео.
