    Собираем хлопковый выключатель


    В этой небольшой статье мастер-самодельщик поделится с нами схемой выключателя реагирующего на звук.
    И «сердцем» этой схемы является так полюбившаяся многим старым мастерам-электронщикам, плата Ардуино.

    Инструменты и материалы:
    -Ардуино Нано;
    -Релейный модуль;
    -Модуль звукового датчика kY038;
    -Потенциометр 10 К + ручка;
    -Сетевой шнур питания;
    -Держатель предохранителя;
    -Предохранитель (номинальный ток стеклянного предохранителя должен соответствовать току модуля реле);
    -Паяльные принадлежности;
    -Провода;
    -Пластиковая коробка;
    -Зарядное устройства телефона;


    Собираем хлопковый выключатель






    Шаг первый: соединение между Arduino Nano и звуковым датчиком
    Звуковой датчик подключается к Ардуино по следующей схеме:
    Датчик ---- Ардуино
    + ---- 5V
    G ---- GND
    DO ---- D7

    Шаг второй: соединение между Arduino Nano и релейным модулем
    Модуль ---- Ардуино
    VCC ---- 5V
    GND ---- GND
    IN ---- D5

    Шаг третий: код
    В коде прописан вывод звукового датчика как 7, а вывод реле как 5.
    Переменная LAST EVENT сохраняет предыдущее время с момента обнаружения хлопка.
    Переменная BOOLEAN Relay State хранит состояние реле, независимо от того, включено оно или выключено.
    В разделе "настройки" прописан контакт реле как выход, а контакт звукового датчика как вход.
    В разделе цикла считываются данные со звукового датчика.
    Если на контакте 7 остается низкий уровень в течение 25 мс, то определяется, как хлопок.
    В коде прописано 25 мс, потому что нормальный хлопок составляет всего 22 мс.
    Затем реле включается или выключается в зависимости от последнего состояния реле, независимо от того, включено оно или выключено.
    Если реле включено, и пользователь хлопает в ладоши, реле выключается и наоборот.
    Код для загрузки в Ардуино можно скачать ниже.
    How_to_turn_ON_and_OFF_AC_appliances_with_claps_2.ino

    Шаг четвертый: регулировка чувствительности датчика
    Для регулировки чувствительности звукового датчика нужно поворачивать винт потенциометра против часовой стрелки, пока встроенный красный светодиод не перестанет светиться. Затем медленно поворачиваем винт по часовой стрелке, пока светодиод не загорится снова.

    Шаг пятый: корпус и другие детали
    В качестве корпуса можно использовать любую подходящую пластиковую или деревянную коробку.



    В цепи установлен предохранитель. Номинал предохранителя должен соответствовать нагрузке. Реле, установленное в цепь, рассчитано на нагрузку до 10 А.


    Для питания Ардуино, реле и датчика звука можно использовать зарядное устройство телефона 5В или разобрать его и установить плату зарядки в цепь согласно схемы. В этом случае, все будет водном корпусе.

    Шаг шестой: подключение устройства к сети
    Теперь нужно подключить к готовому модулю нагрузку. Это может быть любой электроприбор с допустимыми для реле и сети параметрами. На схеме такой нагрузкой выступает выключатель, а питание идет от шнура питания с вилкой.

    Весь процесс сборки, а также тестирование устройства можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Модуль Датчик

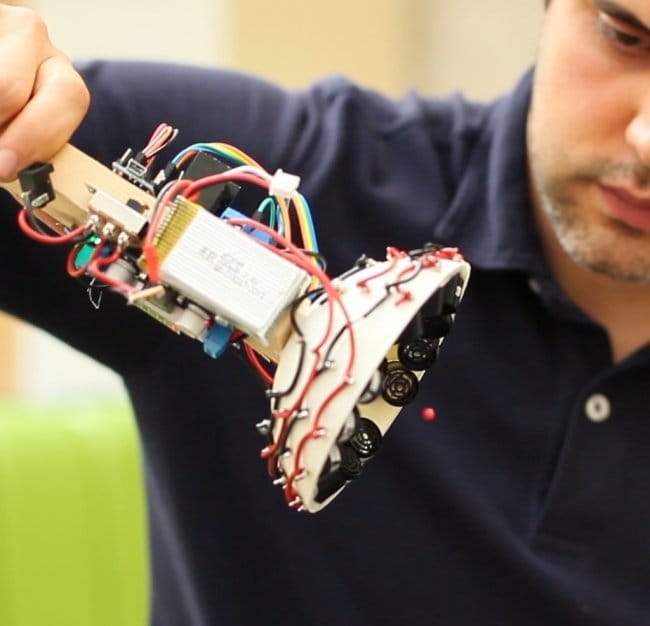

    Акустический тяговый луч (собираем устройство из фантастических фильмов)

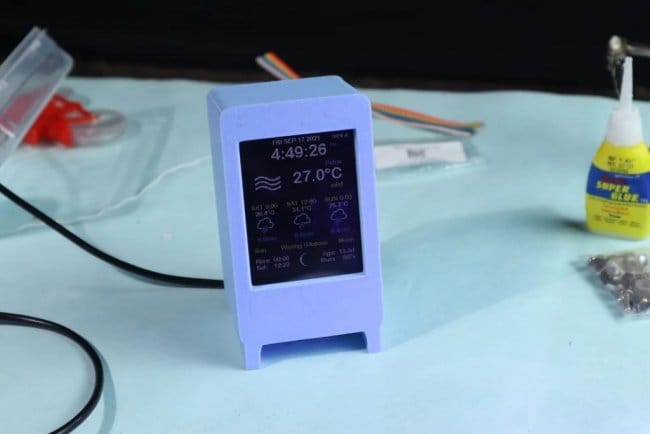

    Простая метеостанция
