    Гидравлическая «вилка» для гибки и выравнивания металлопроката своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Одним из классических приспособлений для гибки металлопроката (полосы, прутка, квадрата и проч.) является так называемая «вилка». Простейший ручной инструмент — это два обрезка прутка, приваренные в передней части рычага. Либо аналогичное приспособление, зажимаемое в тисках.
    При гибке заготовок таким инструментом зачастую требуется создавать очень большое усилие, что бывает сложно осуществить вручную. Еще сложнее выровнять изогнутую деталь.

    В данной статье Александр, автор YouTube канала «Master Sh», расскажет Вам как он сделал мощную «вилку» с приводом в виде гидравлического домкрата.

    Этот проект весьма прост в изготовлении, однако потребует некоторого объема сварочных работ.

    Материалы, необходимые для самоделки.
    — Гидравлический домкрат 2Т
    — Швеллер № 8, стальная пластина, труба
    — Аэрозольная краска.

    Инструменты, использованные автором.
    — Переключаемый сварочный магнит
    — Сварочный аппарат
    — Портативная ленточная пила
    — Полотно для ленточной пилы
    — Шуруповерт, болгарка
    — Сверла по металлу
    — Коронки по металлу
    — Ленточный адаптер для болгарки
    — Рулетка, угольник, маркер.

    Процесс изготовления.
    Итак, материалом для стойки послужит швеллер № 8 (полка 40 мм, высота 80 мм).



    От швеллера нужно отрезать кусочек длинной 300 мм. Высота стойки зависит от габаритов используемого домкрата.
    Мастер выполняет эту операцию при помощи ленточной пилы, хотя вполне достаточно обычной болгарки.


    Основанием для стойки послужит стальная пластина толщиной 14 мм (квадрат 120×120 мм). В углах пластины нужно просверлить крепежные отверстия.

    Стойка выравнивается по центру возле заднего края основания, и детали привариваются друг к другу.



    Далее нужно зачистить шов, а также подготовить места для сварки в верхней части стойки.

    Деталями для вилки послужат два 100-мм отрезка толстостенной 1 ½ дюймовой трубы.

    Выровняв при помощи угольника обе трубки возле верхнего края стойки, мастер прихватывает их сваркой.



    Поставив приспособление в рабочее положение, формируются окончательные швы (в этом положении удобнее варить).
    Остается зачистить элементы конструкции, и покрасить не подверженные износу части.

    Теперь нужно изготовить насадки на опорную головку гидравлического домкрата.
    Первой деталью для насадок послужат кольца, которые можно вырезать из стальной трубы.

    Используя коронку по металлу, мастер вырезал три диска такого же диаметра, как и у колец.
    Используя ленточный шлифовальный адаптер, мастер удаляет заусенцы, и подравнивает кромку.



    Теперь диски привариваются к колечкам. Это будет основание для насадок, оно должно свободно надеваться на головку домкрата.



    Первая насадка оставляется без изменений, а чтобы сделать еще два варианта насадок, потребуется обрезок стального уголка и половинка трубы.
    Эти детали привариваются к «колпачкам». Чтобы соблюсти нужный угол, автор использует сварочный магнит.


    Вот такие три насадки получились. Нижнюю сторону автор защитил от коррозии краской.


    Наконец, можно прикручивать приспособление к верстаку.

    Как уже говорилось, создавать рабочее усилие будет гидравлический домкрат на 2 тонны.


    Первой устанавливается плоская насадка. Она предназначена для выравнивания, и применения устройства в качестве тисков или пресса.

    С ее помощью можно выровнять изогнутую профильную трубу.




    Так же легко устройство справляется с выравниванием стального квадрата.




    Следующая насадка с дугообразной поверхностью отлично подойдет для гибки полосы и других материалов. В отличие от обычных ручных «вилок», такое устройство легко справится с относительно короткими деталями большого сечения.



    Согнуть под 90 градусов стальной квадрат поможет третья насадка из уголка.



    Кроме основных задач, это приспособление можно применять как своеобразные тиски или небольшой пресс.



    Вот такое интересное приспособление получилось у мастера.



    Благодарю Александра за простую конструкцию гидравлического гибочного приспособления.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

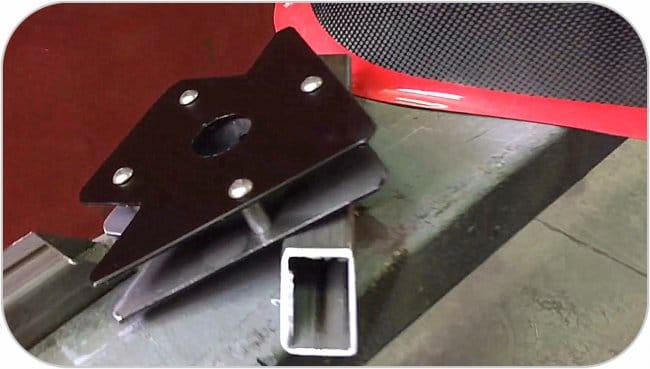

    Магнитные уголки сварщика своими руками

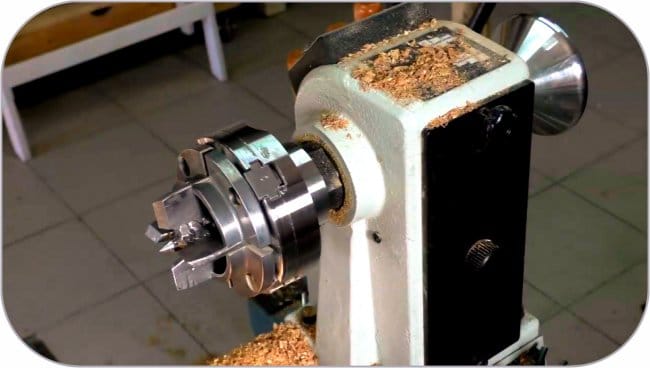

    Как сделать поводковый центр для токарного патрона по дереву
