    Ламповый овердрайв «Valve Caster» для электрогитары

    Приветствую всех зашедших!

    Ламповый овердрайв «Valve Caster» для электрогитары


    Если посмотреть на схемы многих популярных овердрайвов, будь то Tube Screamer, OCD, RAT и прочие другие, можно заметить, что везде лежит один и тот же диодный принцип ограничения сигнала. Меняется лишь «обёртка», по этой причине многие утверждают, что все транзисторные перегрузы звучат одинокого, и в этом бесспорно есть доля правды. Разнообразить ситуацию помогут лампы. Ламповые устройства обычно представляют чем-то весьма габаритным, дорогим и не слишком удобным в эксплуатации из-за хрупкости ламп. Однако, представленный в статье овердрайв несколько ломает эти стереотипы, ведь его схема до ужаса проста, благодаря этому он помещается в классический по размерам корпус гитарной педали, лишь часть лампы будет выступать наружу. Ещё одно преимущество схемы - низковольтное питание, таким образом, для запуска не потребуются ни массивные анодно-накальные трансформаторы, ни сложные высокольтные преобразователи. О качестве звука стоит судить лишь собрав схему и послушав вживую, заранее можно сказать лишь то, что схема со своей задачей справляется и полноценный овердрайв создаёт.



    Лампа в данном случае - двойной триод, автор рекомендует использовать импортные 12AU7, так как с ними прибор будет звучать лучше, однако в схеме также отлично будут работать отечественные 6Н2П и 6Н23П. Импортные лампы существенно дороже отечественных, а главное, в отличие от них на помойках не валяются. Подходящие отечественные же лампы можно найти во многих магазинах радиодеталей - сохранились запасы со времён СССР, а также практически в любом ламповом телевизоре или радиоле, но естественно в этом случае они будут не новыми. При выборе лампы также стоит обратить внимание на накал, импортные 12AU7 рассчитаны на напряжение накала 12В, а 6Н2П и 6Н23П на 6,3В, к тому же у них различные выводы накала.

    В схеме имеется три ручки управления первая из них это потенциометр VR1, отвечает за уровень перегруза, вторая VR2 - ручка "Tone", влияет на АЧХ сигнала, позволяет подрезать лишние высокие частоты, и третий регулятор VR3 - уровень громкости. Все потенциометры следует взять линейные, для громкости - логарифмический, это если уж совсем педантично подходить к сборке и соблюдать все нюансы.

    Напряжение питания схемы составляет 9-12В, если используется импортная лампа, то напряжение не может быть меньше 12В из-за необходимости питания накала. Для того, чтобы получить из питающего напряжения нужные 6,3В, можно использовать либо мощный гасящий резистор, подобрав его так, чтобы на накале было примерно нужно напряжение, либо использовать понижающий преобразователь. Первый способ очень прост, однако резистор требуется подбирать при каждой замене лампы, ведь у разных экземпляров одной и той же лампы может быть слегка различное сопротивление накала. Импульсный понижающий преобразователь можно купить в виде готового модуля на Али, он не займёт много места и не будет нагреваться, однако может внести высокочастотные помехи в звуковой тракт, поэтому потребует установки дополнительных фильтров на выходе. Ещё один вариант - поставить в цепь накала стабилизатор 78l06 в корпусе ТО-220, при питающем напряжении в 9В на нём будет рассеиваться 2-3Вт, потребуется небольшой радиатор. Импортная 12AU7 в данном случае удобна тем, что на 12В можно найти готовый блок питания, от которого сразу запитается и накал, и сами аноды.

    Так как высоких напряжений в схеме нет, то и детали можно брать самые обычные - маломощные резисторы и низковольтные конденсаторы, лучше всего плёночные. Для лампы желательно предусмотреть панельку, которая позволит и легко закрепить баллон на корпусе, и обеспечит электрический контакт с выводами. Собрать схему можно как на печатной плате (ссылка на архив с файлом находится в конце статьи), так и навесным монтажом - второй вариант предпочтительнее для ламповых устройств, тем более, что данная схема не содержит большого количества деталей. Несмотря на простоту схемы и отсутствие большого усиления, стоит придерживаться правил лампового монтажа, главное из которых - разводка земли звездой. Не должно быть также длинных проводов, например, к потенциометрам, ведь любой длинный провод прежде всего - антенна, и затем уже проводник, к тому же лишняя длина создаёт паразитные ёмкости и индуктивности.



    Получившуюся конструкцию обязательно следует поместить в металлический корпус. Лампы допускают работу в горизонтальном положении, поэтому при наличии свободного места лампу и вовсе можно спрятать внутри корпуса, сделав вентиляционные отверстия. Для питания примочки подойдёт блок питания с током не менее 1А, а лучше для запаса 1,5 - 2А. Удачной сборки!


    valve-caster.rar [7,25 Kb] (скачиваний: 12)

    Источник (Source)

    Ручной металлоискатель своими руками (пинпоинтер)

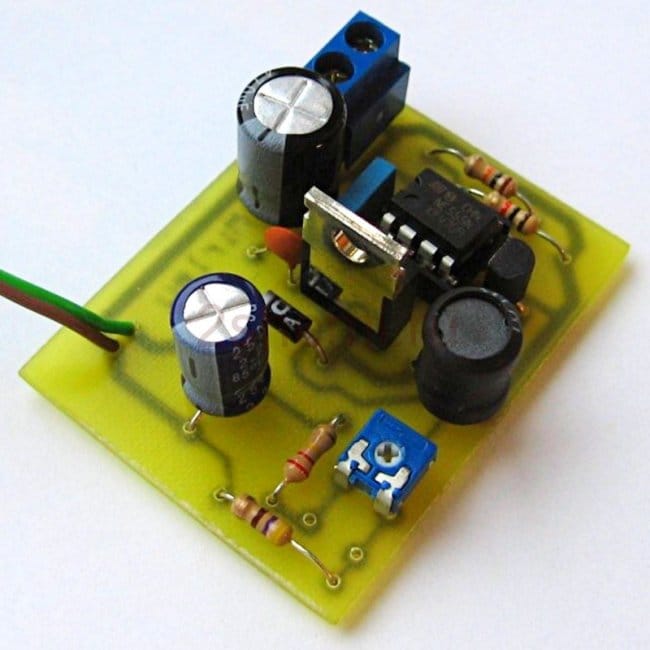

    DC-DC повышающий преобразователь на NE555
