    Верстачная струбцина своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Как известно, одно из самых распространенных приспособлений в мастерской — струбцины. Вариантов их конструкций создано довольно много, и каждая из них предназначена для решения отдельного спектра задач.
    Существует отдельный класс так называемых верстачных прижимов и струбцин, которыми удобно фиксировать заготовки прямо на поверхности верстака.

    В данной статье автор YouTube канала «Christofix» расскажет Вам, как сделать верстачную G-образную струбцину с винтовым прижимным механизмом.

    Эта струбцина достаточно проста в изготовлении, Вы можете сделать ее примерно за час из материалов, которые скорее всего найдутся даже в небольшой столярной мастерской.

    Материалы, необходимые для самоделки.
    — Листовая фанера 18 мм, деревянный брус
    — Стальной пруток диаметром 10 мм
    — Мебельные усовочные гайки, болт m8, увеличенная шайба
    — Наждачная бумага, двухкомпонентный эпоксидный клей
    — Защитные перчатки.

    Инструменты, использованные автором.
    — Японская пила
    — Рубанок
    — Болгарка
    — Сверлильный станок, шуруповерт
    — Барабанная шлифовальная насадка
    — Набор сверл по дереву
    — Сверла Форстнера
    — Набор коронок
    — Металлические F-струбцины, тиски, напильник
    — Разметочный рейсмус-малка
    - Линейка, карандаш.

    Процесс изготовления.
    Итак, для изготовления основания верстачной струбцины, мастер использовал обрезок 18-миллиметровой фанеры размером 90 на 30 мм.

    Используя разметочный рейсмус, мастер наметил среднюю линию (параллельно длинным сторонам). Отступив от торцов по 20 мм, мастер отмечает центры будущих отверстий.


    Каждое из них проделывается 10-мм сверлом по дереву.

    Далее, используя барабанную шлифовальную насадку, закрепленную в патроне сверлильного станка, мастер закругляет углы основания.
    Про изготовление барабанной шлифовальной оснастки для сверлильного станка было подробно рассказано в недавней статье.


    Кромки и плоскости шлифуются наждачной бумагой вручную.

    Теперь, при помощи тисков, мастер запрессовывает мебельную усовочную гайку M8 в одно из отверстий. В нее в последствии будет вкручиваться прижимной винт.




    Следующий шаг — изготовление второй части струбцины — крючка. Для этого мастер сгибает стальной пруток диаметром 10 мм, зафиксировав его в тисках.

    Угол он сделал более острым, около 80 градусов. Такое решение позволит находиться упорному концу крючка непосредственно под прижимаемой к поверхности верстака деталью. Длина плеча крючка должна быть равной расстоянию между отверстиями в основании.


    При помощи болгарки мастер отрезает лишнюю часть прутка, укорачивая его до длины 200 мм. Конечно, длину можно подбирать под Ваши цели и задачи индивидуально.


    Острые края крючка стачиваются напильником.

    Для изготовления рукоятки мастер использовал кусочек деревянного бруса. Деталь нужной длины отрезается японской пилой.

    Развернув деталь на 45 градусов вокруг оси, и снова зафиксировав ее в тисках, он снял фаску с углов помощью рубанка.
    Благодаря снятию фаски с углов, форма рукоятки стала довольно близка к цилиндру.



    Чтобы рукоятка стала цилиндрической формы, мастер решил использовать возможности все того же сверлильного станка.
    Для этих целей потребовалось высверлить 8-мм отверстие в одном из торцов рукоятки, и вкрутить в него шуруп с шестигранной головкой.




    Теперь можно закрепить рукоятку в патроне станка, и обработать ее поверхность наждачной бумагой с зернистостью 120.




    Когда рукоятка приобрела нужную форму, мастер выкрутил шуруп, расширил отверстие с помощью 10-мм сверла.
    Таким образом, ручку можно будет приклеить к прижимному винту во время сборки.


    На следующем этапе мастер изготавливает прижимной пятак, в этом случае материалом также послужит 18-мм фанера.
    Первым делом в заготовке высверливается посадочное отверстие под головку болта M8, для чего применяется 14-мм сверло Форстнера. Просверлить нужно на глубину чуть большую, нежели толщина головки болта.


    Далее, автор убирает центрирующее сверло из 32-мм коронки, и вырезает ей шайбу.



    Остается финишная шлифовка шайбы, и все детали готовы к сборке.

    Первым делом на болт М8 наживляется увеличенная шайба. Болт вкручивается в усовочную гайку, и вклеивается резьбовой частью в рукоятку на двухкомпонентный эпоксидный клей. При этом основание должно быть развернуто усовочной гайкой к головке болта.




    Прижимная площадка также приклеивается к увеличенной шайбе на эпоксидку. Тут важно, чтобы клей не попал на головку болта, и она не приклеилась к шайбе. В итоге прижимная площадка должна свободно вращаться вокруг головки болта.



    Дождавшись полимеризации эпоксидного клея (обычно это 24 часа), мастер вставляет крючок на свое место в основании.



    Чтобы прижать заготовку, нужно завести крючок через отверстие в верстаке под нее.
    Быстрая подгонка осуществляется перемещением прутка в корпусе прижима.
    Окончательное прижимное усилие достигается вкручиванием прижимного винта.




    Конечно, в продаже можно найти еще более интересные верстачные прижимы с кулачковым механизмом.

    Благодарю автора за мастер-класс по изготовлению верстачной струбцины.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Кондуктор столяра-перфекциониста (для закругления шкантов фрезером) своими руками

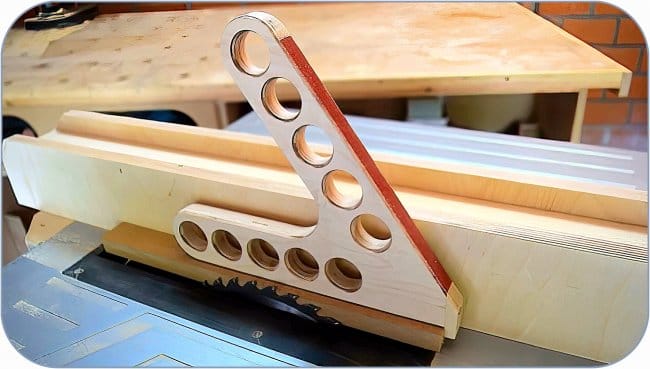

    Как сделать безопасный толкатель для циркулярной пилы
