    Простая мини дрель (дремель) своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    При изготовлении мелких самоделок очень часто требуется просверлить отверстия, выполнить шлифовку, резку, и прочие операции. Для этих целей прекрасно подходит дремель.

    В данной статье автор YouTube канала «KJDOT» расскажет Вам, как можно сделать простую мини-дрель, аналогичную дремелю по функционалу.

    Этот проект достаточно прост для изготовления в домашних условиях.

    Материалы, необходимые для самоделки.
    — Электродвигатель 555 12-24В 6000-12000 об/мин
    — Электродвигатель 555
    — Патрон сверлильный JT0
    — Переходная муфта под патрон
    — Регулируемый блок питания
    — Блок питания (модуль) 220-24 9А
    — Разъем питания 5.5 мм
    — Кнопочный переключатель без фиксации
    — Припой, флюс, провода
    — ПВХ труба 36 мм диаметром, листовой акрил, наждачная бумага, секундный клей.

    Инструменты, использованные автором.
    — Паяльная станция T12
    — Лабораторный блок питания
    — Пильные диски для дремеля
    — Фрезы для дремеля
    — Алмазные фрезы
    — Ножовка, лобзик, тиски, инбусовый ключ
    — Штангенциркуль
    — Расширитель отверстий
    — Угольник, маркер, циркуль.

    Процесс изготовления.
    Итак, сердцем этого инструмента послужит электродвигатель 555, работающий в диапазоне напряжений от 12 до 24В, и развивающий 6000-12000 об/мин.
    Для корпуса отлично подходит канализационная труба диаметром 36 мм. Автор выложил рядом с ней двигатель и тумблер, после чего отметил и отрезал нужный кусочек трубы.


    Оба торца трубы шлифуются наждачной бумагой, и проверяется перпендикулярность среза угольником.


    Со внешней и внутренней стороны нужно удалить заусенцы, и слегка закруглить ребра.

    Далее при помощи штангенциркуля измеряется внутренний диаметр трубки, и две окружности размечаются на акриловом листе (3 мм толщиной).


    Диски вырезаются ручным лобзиком с небольшим запасом.


    Далее нужно запрессовать в кулачковый сверлильный мини-патрон переходную муфту.


    Муфта надевается на вал двигателя, и фиксируется установочными винтами при помощи инбусового ключа.


    Теперь мастер сможет использовать мини-дрель для изготовления деталей для ее же корпуса.
    Для сверления отверстий в центрах заглушек автор использует фрезу для дремеля.



    Теперь, когда небольшие отверстия готовы, диски поочередно закрепляются на оправке для пильных дисков.
    Диски стачиваются до нужного диаметра на наждачной бумаге.





    Примеряя к задней заглушке тумблер и 5.5 мм разъем питания, под них растачиваются отверстия.



    Тумблер и разъем фиксируются на своих местах штатными гайками.


    В передней заглушке нужно просверлить пару отверстий для крепежных винтов.





    Заглушка прикручивается к двигателю парой винтов.


    С двигателя снимается защитная скоба, и все детали примеряются к корпусу.





    Теперь в корпусе нужно сделать отверстие для кнопочного переключателя без фиксации. Он будет дублировать работу тумблера.


    На этот раз отверстие подгоняется до нужного диаметра ручным расширителем.


    Учитывая направление вращения двигателя, и соблюдая полярность, мастер припаивает провода питания.


    Один из положительных проводов выводится через боковое отверстие, и к нему припаивается кнопка без фиксации.
    Второй провод от кнопки выводится назад.



    Тумблер припаивается параллельно кнопке, и провода питания подключаются к разъему.




    Подключив блок питания, и проверив работу переключателей, мастер приклеивает переднюю заглушку к корпусу на секундный клей.


    Кнопку сложно зафиксировать внутри корпуса гайкой, поэтому она тоже приклеивается.
    Вот и все, мини-дрель готова к работе.




    Такую дрель автор рекомендует использовать с регулируемым блоком питания. Таким образом можно устанавливать нужные обороты для различных насадок.
    Про изготовление простого регулятора оборотов с переключением направления вращения двигателя (для использования с обычным блоком питания), рассказано в следующей статье.



    Тумблер на задней стороне корпуса позволяет включить двигатель для длительных операций.
    Кнопка на боку будет использоваться для кратковременных включений.


    Используя насадку с пильным диском можно резать различные материалы.


    Также без проблем этот моторчик справляется со сверлением отверстий.


    Даже шлифовка барабанной насадкой происходит довольно шустро. Тут важно, чтобы блок питания был довольно мощным, и обеспечивал нужный ток.

    Если Вам нужен инструмент для выполнения большого количества работ, то все же лучше приобрести заводской
    дремель.

    Благодарю автора за простую конструкцию низковольтной мини дрели.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

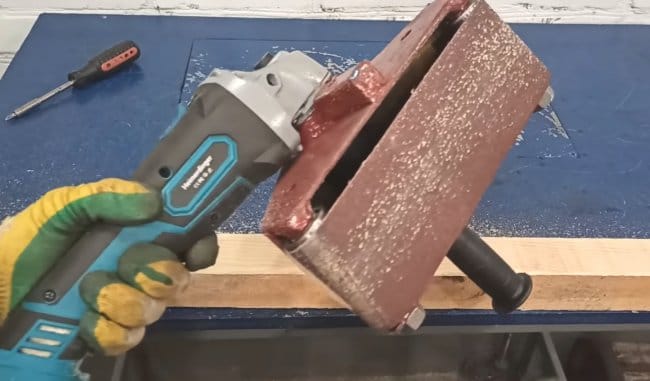

    Шлифовальная насадка на болгарку

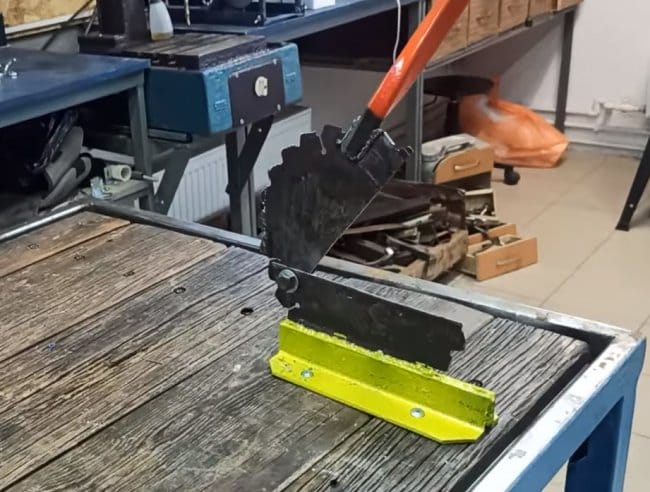

    Ножницы по металлу из пильного диска
