    Ленточно-дисковый шлифовальный станок на моторе от гироскутера






    В этой статье мастер-самодельщик расскажет нам, как он сделал ленточно-шлифовальный станок с приводом от мотор-колеса гироскутера.

    Инструменты и материалы:
    -Угловая шлифовальная машина;
    -Сверлильный станок;
    -Сверла по металлу;
    -Сварочный аппарат;
    -Паяльник;
    -Инструменты для металлообработки;
    -Старый гироскутер;
    -Металлический лист;
    -Краска;
    -Болты;
    -Шлифовальные ленты;
    -Печатная плата;
    -Навесы дверные;
    -Шарикоподшипники;
    -Компьютер с ПО;
    -Ролики.

    Шаг первый: дизайн
    Основные детали рамы станка сделаны из металлического листа толщиной 6 мм. Ролики мастер использовал от старого станка. Шлифлента двигается по внешней поверхности двигателя, а шлифовальный диск прикреплен к его лицевой пластине.
    Станок может работать как в вертикальном, так и в горизонтальном положении.



    Шаг второй: подготовка деталей
    После проектирования мастер распечатал шаблоны и по шаблонам вырезал детали.





    Шаг третий: сверление отверстий
    Теперь нужно просверлить отверстия.






    В отверстиях нарезает резьбу. Мастер решил минимизировать сварочные работы. Этим обусловлен выбор и металла толщиной 6 мм и нарезания резьбы в крепежных отверстиях.





    Шаг четвертый: сварка
    Теперь нужно сварить детали.






    Шаг пятый: покраска
    Перед сборкой детали окрашиваются черной краской.








    Шаг шестой: модификация мотора
    В качестве мотора для станка мастер использует бесщеточный мотор от старого ховерборда. Мотор необходимо разобрать.



    Такие моторы вращаются намного медленнее, чем то, что нужно для шлифовальной машины. Всего около 700 оборотов в минуту.
    Можно перемотать обмотки, но это долго и затратно, поэтому вместо этого было решено перемонтировать обмотку. Поскольку это трехфазный двигатель, каждая фаза имеет три комплекта, каждый из которых имеет три полюса, и все они подключены последовательно.

    В итоге соединения были перемонтированы так, чтобы все три набора были подключены параллельно. Это заставит двигатель вращаться в три раза быстрее.



    Следующее изменение касается конструкции двигателя. Торцы двигателя имеют неровную форму. Эти пластины необходимо демонтировать и изготовить другие, с плоской поверхностью. Пластины мастер изготовил из алюминиевого листа толщиной 6 мм.
    Затем необходимо просверлить крепежные отверстия.







    Шаг седьмой: сборка
    После модификации двигателя можно приступить к сборке станка.
    Сначала нужно установить двигатель.





    К крышке двигателя будет крепится шлифовальный диск и мастер устанавливает опорную планку.



    Собирает один из узлов для шлифовальной ленты. На концах узла устанавливаются ролики.



    Следующая деталь имеет один ролик на конце и служит для регулировки натяжения ленты.





    Прикручивает пластину, которая будет играть роль опорного столика.



    Устанавливает и подключает блок электроники.




    Теперь нужно установить ленту, диск и проверить устройство в работе. По словам мастера, станок зарекомендовал себя с лучшей стороны и отлично справляется с работой. Важным преимуществом является возможность использования, как в вертикальном, так и в горизонтальном положении.







    Более подробно весь процесс по изготовлению и тестированию работы станка можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

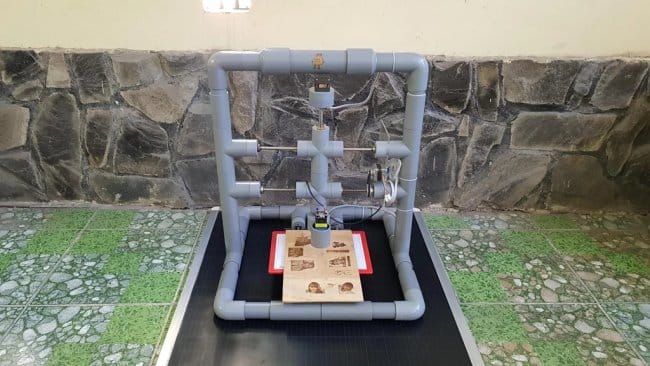

    Лазерный гравер и перьевой плоттер из легкодоступных материалов
