    Как сделать шлифовальную насадку для электрического лобзика

    Здравствуйте, уважаемые читатели и самоделкины!

    У многих из Вас уже имеется такой полезный инструмент, как электрический лобзик. Основная его задача — резка различных листовых материалов. Однако его же можно использовать и для шлифовки труднодоступных мест.

    В данной статье автор YouTube канала «Christofix» расскажет Вам, как он сделал шлифовальную насадку для электролобзика.

    Эта самоделка достаточно проста в изготовлении, и ее можно повторить даже в небольшой домашней мастерской.

    Материалы, необходимые для самоделки.
    — Обрезок доски толщиной 20 мм
    — Саморезы по дереву, шайба
    — Алюминиевый П-образный профиль или уголок
    — Лезвия для электрического лобзика
    — Наждачная бумага
    — Двухсторонний скотч, малярная лента.

    Инструменты, использованные автором.
    — Электрический лобзик
    — Японская пила, тиски
    — Циркулярная пила, каретка
    — Сверлильный станок
    — Барабанная шлифовальная насадка
    — Сверла по металлу
    — Зенковка Xcan
    — Дремель, пильные диски
    — Набор отверток
    — Разметочный рейсмус-малка, карандаш.

    Процесс изготовления.
    Первым делом мастер вырезает из 20-мм дощечки брусочек такой же ширины. Здесь важно учесть расположение волокон древесины — они должны быть продольными (еще лучше использовать фанеру). Это будет основа шлифовального блока.

    На брусочке размечается средняя линия. Автор использует вот такой разметочный инструмент.



    Зажав заготовку в тисках по размеченной линии делается прорезь ножовкой. Ее глубина должна совпадать с шириной лезвия для лобзика.


    В прорезь запрессовывается лезвие, и фиксируется малярной лентой.




    Используя 2,5-мм сверло по металлу, мастер высверливает пару отверстий, проходя как одну боковую сторону блока, так и само лезвие.



    В итоге лезвие должно выглядеть следующим образом.


    При помощи зенковки мастер формирует углубления под потайные головки саморезов.
    Теперь можно закреплять лезвие в блоке.


    Установив в патрон сверлильного станка барабанную шлифовальную насадку, автор закругляет углы на нижнем торце блока.



    Теперь нужно сделать крепления для наждачной бумаги.
    От алюминиевого П-образного профиля мастер отрезает кусочек, равный ширине блока.



    Развернув полученную деталь на 90 градусов, он отрезает одно плечо с помощью дремеля.
    В итоге получается Г-образный прижим.


    Эта деталь приматывается малярной лентой на свое место в верхней части блока.
    Далее сквозь нее, и немного заходя в блок, высверливается пилотное отверстие.



    Отверстие для второго крепления сверлится на обратной стороне блока.

    Все детали готовы, и можно прикрутить их на свои места для примерки.




    Все поверхности и углы приспособления шлифуются, после чего наносится слой аэрозольного лака.



    От наждачной бумаги отрезается полоска такой же ширины, как и сам блок. Остается натянуть ее, и прижать креплениями.
    Для большей надежности и удобства, можно приклеить полоску наждачной бумаги на вот такой многоразовый двухсторонний скотч.



    Готовая насадка фиксируется на лобзике, как и обычное полотно. Абразивная поверхность направляется вперед.
    Перед выполнением шлифовальных работ нужно отключить (если он имеется в Вашей модели лобзика) маятниковый ход!




    Благодарю автора за простую конструкцию шлифовальной насадки для электрического лобзика.



    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

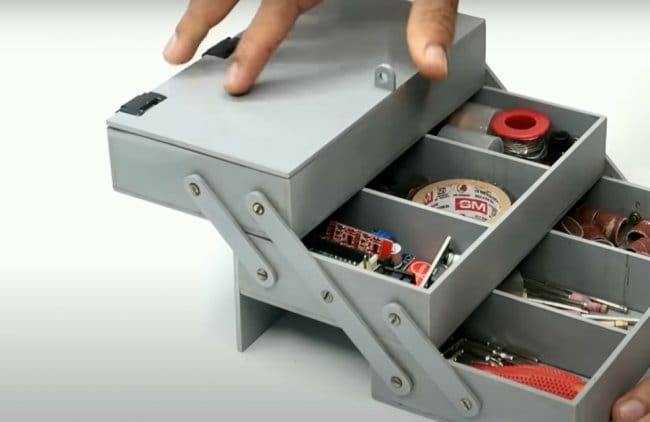

    Небольшой контейнер-органайзер для мелких предметов
