    Расширение функционала дверного звонка

    Расширение функционала дверного звонка

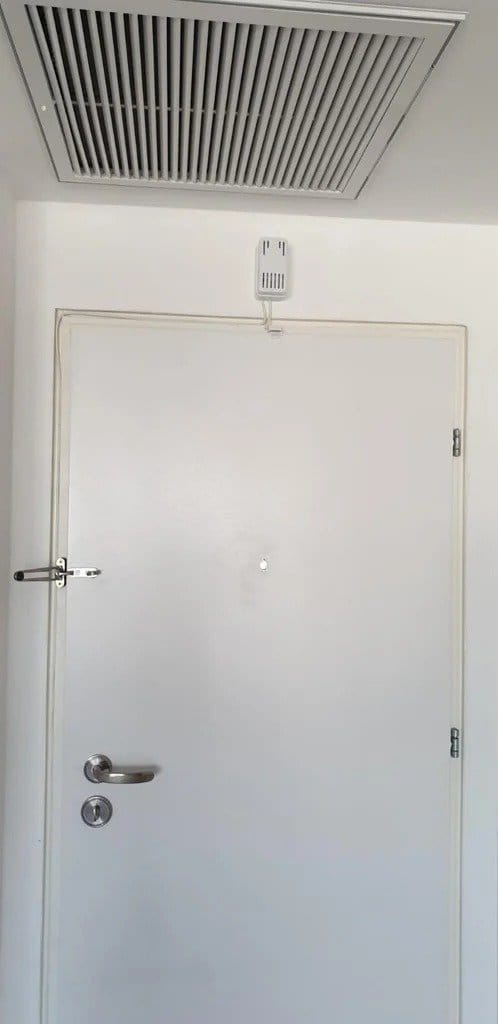

    В этой статье мастер-самодельщик расскажет, как расширить функционал дверного звонка. По сути это одна из точек "умного дома" и предполагается, что базовое оборудование уже установлено и пользователь умеет настроить и подключить новое устройство.

    Зато на выходе можно получить следующие данные о состоянии входной двери и некоторые функции:
    -Открыта
    -Закрыта
    -Закрыта и замкнута
    -Информация о срабатывании дверного звонка
    -Бесшумный режим дверного звонка ночью
    -Использование системы, как охранной сигнализации

    Инструменты и материалы:
    -Печатная плата;
    -Wemos D1 Mini (ESP8266 MCU);
    -Реле 5 В;
    -Понижающий преобразователь;
    -Геркон;
    -Плоский магнита;
    -Набор инструмента для обжима клемм;
    -Дверной звонок;
    -Отвертка;
    -Паяльное оборудование;

    Шаг первый: дверной звонок
    Сначала мастер демонтировал звонок и снял с него крышку. Данный звонок, работает от сети 220 В, который затем преобразуется в 7,5 В. Переменный ток 7,5 В идет через кнопку к катушке, которая двигается вперед и назад, ударяясь о металлическую пластину и издает звук.
    Для дальнейшей работы нужно понимать, куда подключается кнопка звонка.

    Шаг второй: датчик
    На дверь устанавливается два датчика. Один датчик - обычный магнитоконтактный датчик. Одна часть датчика (магнит) устанавливается на дверь, вторая на косяк двери. При открытии двери датчик срабатывает.

    Второй датчик, такой же геркон, но без корпуса. Этот датчик показывает, закрыт замок или нет. На язычок замка приклеивается плоский магнит. Внутрь ответной части замка устанавливается геркон. При этом необходимо от геркона протянуть провода наружу, и, при необходимости, углубить паз ответной части замка. Т.е. язычок замка должен вплотную подходить к геркону, но не упираться в него.




    Шаг третий: плата и корпус
    Схема платы приводиться ниже. После монтажа платы мастер спроектировал и напечатал на 3D-принтере корпус. Затем установил и подключил все согласно схемы.







    Шаг четвертый: программирование
    После установки и подключения необходимо запрограммировать Wemos D1.
    Ниже основная часть кода:

    Эта часть отвечает за отправку уведомления на телефон, если дверь не заперта или открыта с 22:00 до 7:00.

    Эта часть уведомляет телефон каждый раз, когда нажимается кнопка звонка.
