    Каретка для продольного пиления бревен бензопилой



    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересный идей, которые можно взять на заметку. Те, кому хоть приходилось пилить брёвна на доски, знают, как это очень сложно сделать бензопилой без специальных приспособлений. А чтобы ещё и доска получилось ровной, тут вообще нужно мастерство и опыт. Но всё же это вполне под силу любому, кто умеет обращаться с бензопилой, только нужно самая малость – каретка для продольного пиления (про самую малость, это я пошутил конечно). Именно об изготовлении этого полезного приспособления и пойдет речь в статье ниже. Эту самоделку смастерил автор Ютуб канала «Столярные изделия своими руками». А всё началось с того, что авто возводя вот такой домик, очень часто приходилось прибегать к продольному пилению и использовал он вот такую пилу.



    На фото ниже будет продемонстрирована уже готовая конструкция, принцип ее сборки и ее работа. Но забегая вперед скажу, конструкция не сложная в изготовлении и простая. Так же по ходу стать вы найдёте чертежи, так что размеры в описании я указывать не буду. Если идея вас заинтересовала, милости прошу, читаем, смотрим видео под статьёй и берем идею на заметку.

    Кстати, рекомендую заглянуть на канал к мастеру и посмотреть другие его видео, вдруг вам что-то понравится.

    Материалы:


    * профильная труба сечением 30х30 мм,
    * профильная труба сечением 25х25 мм,
    * листовой металл,
    * металлическая полоса сечением 25х3 мм (можно и шире, но тогда придётся её подрезать).
    * оцинкованные строительные уголки,
    * пластиковые ролики,
    * болты и удлинённые гайки (для крепления).

    Так как в процессе описания будет демонстрироваться уже готовая конструкция, перечислю лишь базовый набор инструмента для изготовления конкретно приспособы.

    Инструменты:


    * сварочный аппарат,
    * сверлильный станок,
    * измерительный инструмент (уровень, линейка и карандаш).

    Шаг 1.


    На этом этапе автор демонстрирует раму каретки. Она прямоугольной формы (размеры будут на чертеже далее по тексту), её автор сварил из трубы сечением 25х25 мм. Изнутри по углам она усилена косынками из листовой стали. По середине коротких сторон к ней автор приварил два направляющих патрубка из профильной трубы сечением 30х30 мм. В выступающих гранях патрубков автор просверлил отверстия и поверх них приварил гайки, в которые вкручены болты М8 для прижима каретки в нужном положении.



    Далее автор демонстрирует ещё две составляющие приспособления. Это две стойки, которые как раз таки и устанавливаются в направляющие патрубки, и с их помощью регулируется положение каретки. Стойки имеют Т-образную форму. Перпендикулярная короткая часть выполнена в виде прижима, на болтах. В них вот таким образом фиксируется шина пилы.



    Обратите внимание, на прижимах, на внутренних гранях, наварены пластины из полосы, они предназначены для того, чтобы зажимать шину не мешая вращению цепи.

    Вот так стойки устанавливаются в каретку.

    В вот подробный чертеж конструкции со всеми составляющими.


    Шаг 2.


    На этом этапе автор демонстрирует ещё одну особенность своего приспособления, которой она отличается от других аналогов (просто, перед тем как смастерить свою приспособу, автор пересмотрел множество подобных конструкций). Вся фишка в том, что автор по углам закрепил мебельные ролики в двух плоскостях. Одни он врезал в раму, а вторые закрепил на уголках так, как показано на фото. Эти ролики позволяют удобно и легко передвигать каретку с пилой по направляющей. Далее вы в этом убедитесь.



    Шаг 3.


    Как раз здесь мы видим, что автор использует в качестве направляющей секцию обычно металлической лестницы, могу предположить, что габариты каретки автор подгонял под лестницу, чтобы не изготавливать ещё и направляющую, хотя я могу и ошибаться.

    Вот так каретка устанавливается на лестницу и перемещается по ней.




    Шаг 4.


    На каретку автор устанавливает бензопилу марки Husqvarna 555. Но только в этой пиле автору пришлось заменить звёздочку. Дело в том, что для продольного пиления выпускаются специальные цепи, у них другой шаг следования звеньев, разница в цифрах на фото ниже.


    Вот поэтому автору и пришлось заменить звездочку, которая установлена вот здесь.

    А вот, для сравнения, цепь для пиления (на фото сверху) и обычная (снизу). Как видно, в цепи для продольного пиления шаг следования больше, а угол заточки зубьев меньше.


    Шаг 5.


    Ещё один важный момент. Оказалось, что шины с узким хвостовиком длиной больше 50 см производитель не выпускает. Поэтому автор использует шину компании PARTNER длиной 55 см. Маслосъёмное отверстие в ней подходит, а вот отверстие для штока механизма натяжения цепи пришлось расточить. Для этой шины подошла цепь длиной 68 звеньев.




    Шаг 6.


    На этом этапе автор собирает пилу и закрепляет её на каретке. Сначала автор закрепляет на шине Т-образные стойки и не сильно зажимает болты. Далее устанавливает раму до упора вниз. Выровнял стойки так, чтобы шина оказалась строго посередине пластин прижимов. Далее затягивает гайки, но здесь главное не пережать гайки на конце шины. Так как это может привести к зажатию игольчатого подшипник ведущей звёздочки шины.




    И ещё один момент, который автор обнаружил уже после изготовления. Каретку можно было бы установить и с другой стороны шины. Но тогда болты на патрубках будут упираться в глушитель пилы. То есть гайки. Нужно было приваривать гайки со внутренней стороны, так что можете учесть это при изготовлении.


    Шаг 7.


    Теперь непосредственно теоретическая часть настройки. Толщина пропила регулируется положением рамы по высоте и определяется расстоянием от линии пропила (или шины) до поверхности направляющей лестницы.

    Работу приспособления автор демонстрирует вот на таком 6-ти метровом бревне. Которым собирается заменить сломанный электрический столб. В бревне необходимо выпилить площадку для стыковки с бетонным основанием.

    А вот здесь немного теории. Обратите внимание на ещё один чертеж. Здесь показано, как необходимо выполнять расчеты (более подробно в видео).



    Ну а теперь приступаем непосредственно к распилу. Сначала автор определяет центр торца бревна со стороны комля. Для этого он прикладывает линейку к торцу в самой широкой его части, и находит середину. Затем через эту точку с помощь. Уровня проводит вертикальную линию. Далее находит середину по вертикали и через эту точку, опять же используя уровень, проводит горизонтальную линию, это и есть центр.





    От цента вверх автор отступает 70 мм и проводит ещё одну горизонтальную линию. Это линия пропила.


    Далее автор устанавливает на бревно лестницу – направляющую. Крепиться она буде с помощью дощечек. Сначала хомутами из оцинковки автор прикрепляет дощечки к перекладинам лестницы. Затем по уровню закрепляет саморезами дощечку на бревне. После автор замеряет расстояние от центра бревна до направляющей, оно равно 19, 3 см. На уровне другой дощечки расстояние (это расстояние «а») равно 8,5 см, этого мало (ориентируйтесь по формулам на втором чертеже). Поэтому под дощечку автор подкладывает подкладки, получается уже 9 см, то что нужно. Автор закрепляет вторую дощечку.





    Далее автор измерял расстояние от внешнего края лестницы до линии пропила и настроил каретку на эту глубину. Теперь можно приступать к пилению.



    Как видим, получился довольно ровный пропил по всей длине.




    На этом этапе автор демонстрирует распил бревен на доски. Получилось довольно качественно, ровно и одинаково.





    Ну вот собственно и всё, на этом я с вами прощаюсь, всем удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Бензопила

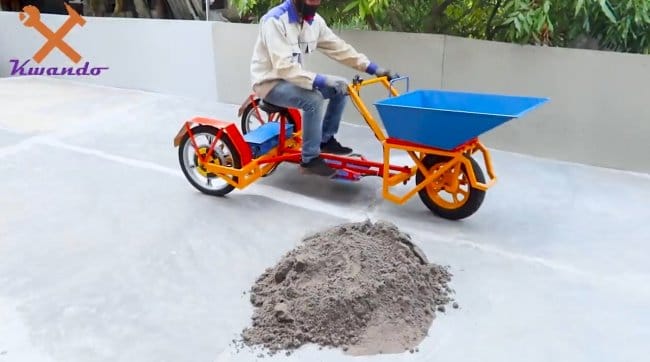

    Тележка-самосвал на электрическом ходу
