    Гитарная педаль 2 в 1: Marshall Speakersim + Orange Squeezer

    Приветствую всех зашедших!



    Гитарных примочек никогда не бывает много - даже если их и так уже стоит целая коллекция, всегда хочется ещё и ещё, чтобы попробовать несколько новых вариаций звука привычного инструмента. Покупать большое количество примочек в магазинах может быть накладно в финансовом плане - часто «бутиковые» изделия стоят гораздо дороже, чем могли бы, не будь на них логотипа той или иной известной компании. Если бренд не так важен, то можно и вовсе спаять себе примочку своими руками, тем более, что различных схем в интернете вагон и маленькая тележка, найдутся варианты любых эффектов. Вот и в этой статье описываются нюансы сборки сразу двух незатейливых эффектов - компрессора, в данном случае это простой компрессор под названием "Orange Squeezer" и спикерсимулятор "Marshall Speakersim". Компрессор, как нетрудно догадаться, компрессирует звук - можно трактовать это как сжатие звука по уровню громкости. Тихие звуки, например, при лёгком касании струны компрессор наоборот усиливает, делая их более яркими, а громкие, например, игру боем уменьшает по громкости, за счёт этих явлений и получается интересная работа примочки. Кроме того, Orange Squeezer, по словам автора, слегка подкрашивает звук, а не только компрессирует, делая его более выразительным. Второй эффект - спикерсимулятор, служит для корректировки АЧХ гитарного сигнала, делая его готовым для воспроизведения на обычных негитарных колонках или записи в линейный вход компьютера. Можно сказать, что данный эффект эмулирует АЧХ гитарного кабинета, убирая лишние высокие (так называемый песок) и низкие частоты. Обе примочки довольно просты и изготавливаются на небольших платах, поэтому автор совместил их в одном корпусе. Это не только сэкономит место, но ещё и выгодно в финансовом плате, ведь силуминовые заводские корпуса стоят довольно дорого, но фоне копеечных радиодеталей.

    Ниже представлена схема Marshall Speakersim.



    По сути, в ней нет ничего особенного, лишь 4 каскада на операционных усилителях, в обвязке которых присутствуют RC-цепи с заданными номиналами, служащими для определённой корректировки АЧХ. Схема так проста, что даже не содержит каких-либо органов управления: достаточно лишь подать на вход сигнал с гитары и снимать с выхода обработанный. Однако не лишним будет установить на выходе регулятор громкости, для этого потребуется потенциометр с логарифмической характеристикой и сопротивлением 100 кОм, 1-й его контакт подключается к выходу примочки, 3-й к земле, а со второго будет сниматься "отрегулированный" выходной сигнал. Операционный усилитель можно использовать различный и в различных конфигурациях: например, пару сдвоенный TL072, TL082, либо один счетвёренный LM324, TL074, конечно, можно взять даже 4 отдельных одинарных TL071, TL081, если их завалялось под рукой целое ведро. При сборке желательно точно соблюдать указанные номиналы резисторов и конденсаторов, ведь от них будут зависеть частоты срезов, а соответственно и конечный звук примочки.

    Ниже представлена схема Orange Squeezer.



    Она также весьма проста, однако содержит несколько затейливых деталек. А именно - пару JFET транзисторов, здесь могут подойти отечественные КП303, импортные 2SK117, BF245, 2N5457, 2N5458 - учитывая некоторую их труднодоставаемость, можно пробовать запустить схему с разными, если транзисторы исправны и имеют напряжение отсечки в подходящем диапазоне, схема будет работать как положено. Также можно увидеть, что по питанию стоит диод Шоттки - в отличие от обычного диода он имеет низкое падение напряжения на переходе, всего 0,2 - 0,3 вольта, поэтому никак не будет оказывать влияния на работу схемы, но зато защитит от переполюсовки. Никаких органов управления компрессор не содержит, единственная ручка - это регулятор громкости. Однако на схеме также имеется подстроечный резистор, с помощью которого можно регулировать смещение транзисторов - после сборки схемы этот резистор нужно настроить на слух, выбрав на слух по наиболее приятному звучанию. Здесь также присутствует операционный усилитель - всего один каскад, можно применить те же LM741, TL071, TL081, либо сдвоенные, оставив один канал неиспользованным. В остальном же компрессор схемотехнических особенностей не имеет. По словам автор, данный компрессор является также и своеобразным "исказителем" - если подать на него высокий уровень сигнала, например, с какого-нибудь бустера, можно получить вполне приятный перегруженный звук.

    Собираются примочки на двух отдельных печатных платах, скачать которые можно в конце статьи в виде PDF файлов, готовых к печати. Платы выполняются ЛУТ-методом, который хорошо описан в интернете. На платах распаиваются лишь сами электронные схемы - все органы управления, входы-выходы, индикация, питание, подводится к платам на проводах. Ниже фото собранных плат. Marshall Speakersim:




    И Orange Squeezer:






    На данном этапе эффекты уже можно подключить к гитаре, проверить работоспособность и послушать звук. Если всё хорошо - платы нужно уместить в корпус для защиты от наводок и удобства эксплуатации, так как платы будут стоять в одном корпусе, подключаться они будут последовательно, одна за другой, при этом логичнее всего будет первым делом подключить компрессор, а уже за ним спикерсимулятор. Для возможности включения и отключения эффектов в гитарных педалях часто применяется 3PDT кнопка, на которой реализуется пассивный байпасс. Однако в данном случае необходимости включать и выключать примочки во время игры нет, поэтому можно обойтись миниатюрными тумблерами по 2 группы контактов, это куда дешевле, чем покупать специальные кнопки. Таким образом, два тумблера дадут все возможные комбинации - все эффекты выключены, включен только компрессор, только спикерсим, либо оба эффекта вместе. В конечном итоге корпус красиво декорируется чёрной краской с белыми надписями, ещё раз проверяется работоспособность плат и примочка 2 в 1 готова. Удачной сборки! Ставьте зелёный палец вверх, пишите комментарии со своим мнением и вопросами.






    marshallspeakersim.pdf [699,17 Kb] (скачиваний: 15)
    Посмотреть онлайн файл: marshallspeakersim.pdf
    orangesqueezer2.pdf [184,13 Kb] (скачиваний: 14)
    Посмотреть онлайн файл: orangesqueezer2.pdf

    Источник (Source)

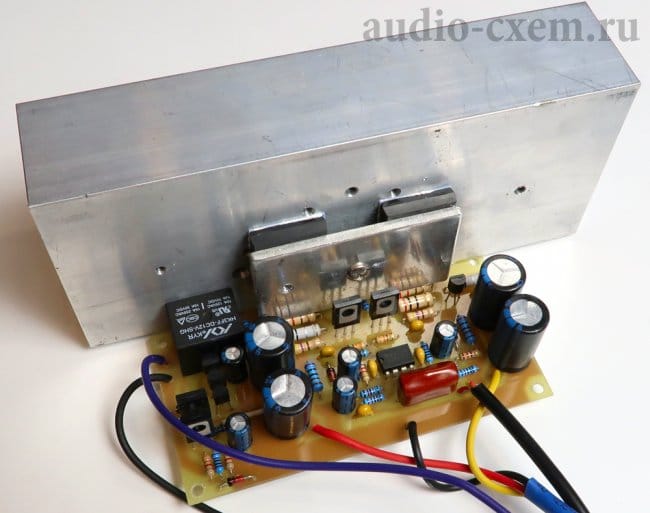

    Усилитель Дорофеева своими руками
