    Простая двухсторонняя каретка для циркулярной пилы своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Как известно, для безопасной и удобной работы с циркулярной пилой, требуются самые разнообразные дополнительные приспособления. Одной из наиболее часто встречающихся операций является распиловка деталей под углами 45 и 90 градусов.

    В данной статье автор YouTube канала «Ohyo56» расскажет Вам, как он сделал двухстороннюю каретку для осуществления распилов под углами 90 и 45 градусов.

    Этот проект очень прост для повторения в небольшой столярной мастерской.

    Материалы, необходимые для самоделки.
    — Ламинированная фанера, доска
    — Наждачная бумага, столярный и секундный клей, саморезы по дереву.

    Инструменты, использованные автором.
    — Сверлильный станок
    — Шуруповерт
    — Сверла по дереву с зенковкой
    — Набор коронок
    — Кромочный фрезер
    — Радиусная фреза с упорным подшипником
    — Циркулярная пила, торцовочная пила
    — Пильные диски по дереву
    — Штангенциркуль цифровой
    — F-струбцины
    — Рулетка, угольник, карандаш.

    Процесс изготовления.
    Итак, материалом для корпуса каретки послужит деталь от старого стола, она сделана из ламинированной фанеры.
    Первым делом мастер вырезает из нее две прямоугольных заготовки на циркулярной и торцовочной пилах, добиваясь прямых углов. Ширина заготовок должна быть на несколько сантиметров больше двойной дистанции от пильного диска до паза в распиловочном столе.



    Далее неламинированные поверхности зачищаются шлифовальным блоком.

    Обе детали склеиваются между собой для наращивания толщины, и фиксируются струбцинами.

    После застывания клея пильный диск торцовочной пилы разворачивается на угол 45 градусов, и вырезается треугольная деталь. Как видно, толщина детали должна быть чуть меньше полного вылета пильного диска.



    При помощи штангенциркуля мастер измеряет ширину паза в распиловочном столе, и фиксирует положение измерительных губок.

    Эта же дистанция выставляется штангой глубиномера между краем пильного диска и параллельным упором циркулярной пилы.

    Теперь из тонкой дощечки вырезается заготовка направляющей.
    Конечно, при желании, лучше использовать слайдеры для Т-образных пазов.



    Направляющая планка должна свободно, но без люфтов ходить в пазу.


    Прижав к пильному диску корпус каретки (катетом), автор отметил на кромках края паза.


    Метки соединяются между собой линиями, и полученный сектор зачищается шлифовальным блоком.


    На дно паза кладется тонкая рейка (подкладка), а на нее — направляющая. На поверхность направляющей пятнами наносится столярный и секундный клей. Такая комбинация позволит мгновенно прихватить детали между собой, и надежно склеить их в последующем.





    Для усиления клеевого соединения мастер высверливает пилотные отверстия вдоль средней линии на направляющей, используя сверло по дереву с зенковкой.




    Закрутив саморезы с потайными головками, поверхность направляющей шлифуется наждачной бумагой.


    Теперь, установив каретку на свое место, лишний угол срезается.


    Каретка разворачивается на 180 градусов, и выравнивается плоскость противоположной кромки.



    Корпус переворачивается вверх ногами, и, используя параллельный упор, мастер срезает второй острый угол.


    На следующем этапе в корпусе высверливаются два сквозных отверстия при помощи коронок. Диаметр отверстий подбирается таким, чтобы туда свободно помещались губки струбцин, либо пружинных зажимов.
    Во избежание сколов, сверление выполняется с двух сторон.





    На фрезер устанавливается радиусная фреза с упорным подшипником, и производится закругление краев отверстий.



    Грани корпуса обрабатываются шлифовальным блоком. Остается пропитать кромки и деревянную направляющую льняным маслом. Последнюю лучше даже смазать парафином или аэрозольной силиконовой смазкой.


    Все готово, можно работать с новой кареткой.


    Как Вы уже догадались, у нее есть два рабочих положения — для распиловки под углами в 90 и 45 градусов.
    Заготовку можно удерживать как перед, так и позади каретки. Отверстия в корпусе позволяют надежно контролировать каретку, и прижимать к ней детали.


    То же самое подходит и для 45-градусного реза.



    При изготовлении корпусов шкатулок, можно выполнять торцовку кромок небольших деталей под 45 градусов.


    Мелкие детали можно прижать к корпусу каретки струбцинами.



    Вот такая простая и эффективная каретка получилась у мастера.
    Для лучшего сцепления с деталями неплохо бы наклеить по периметру крупнозернистую наждачную бумагу.



    Благодарю автора за простую конструкцию комбинированной каретки для циркулярной пилы.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

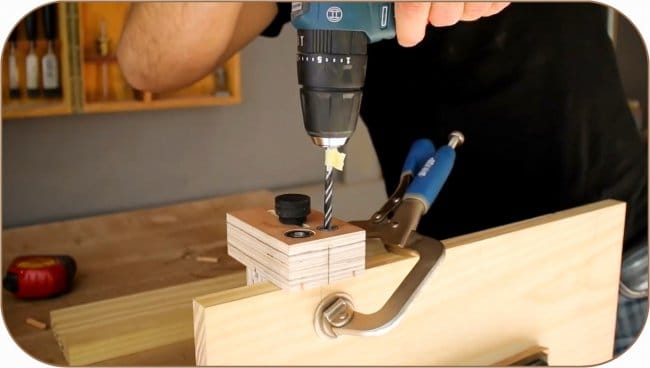

    Как сделать кондуктор для сверления отверстий под шканты
