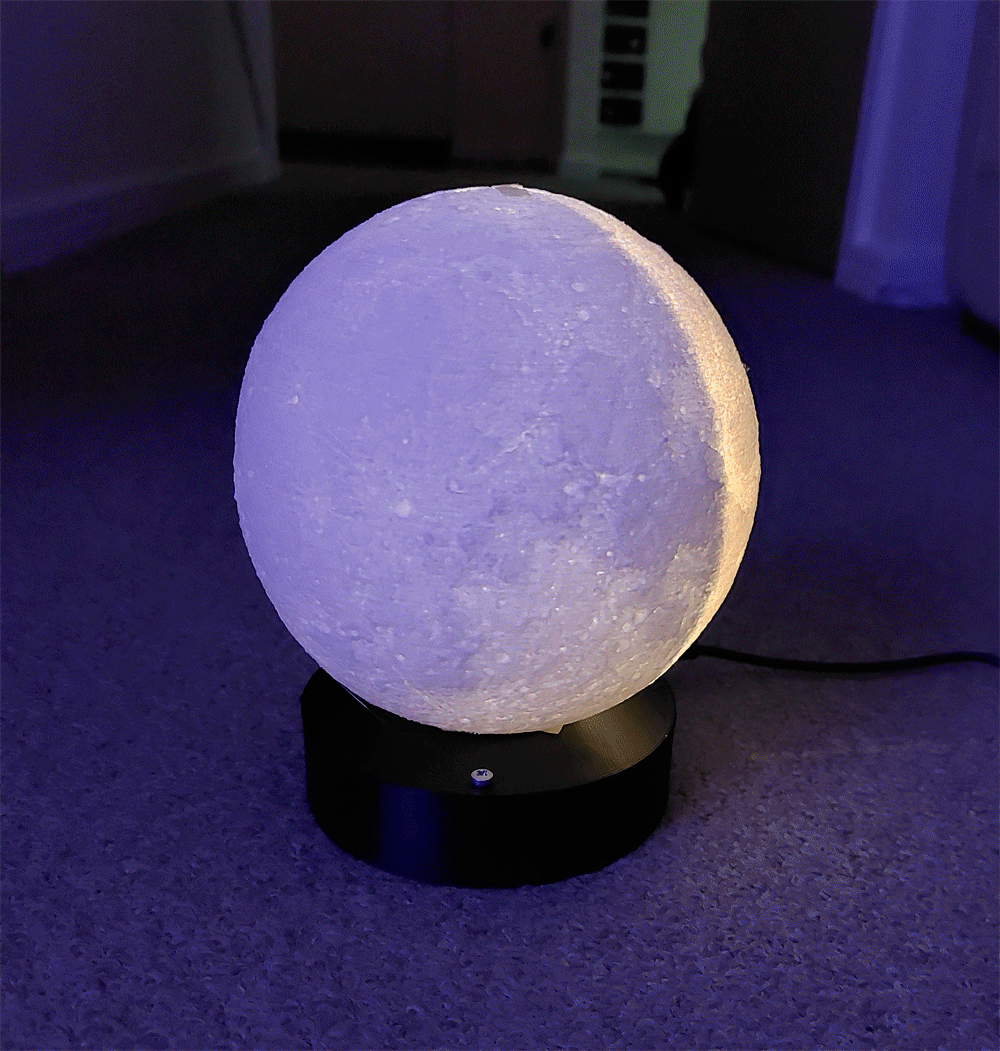

    Указатель фаз Луны



    Для любителей астрономии мастер-самодельщик под ником poblocki1982 представляет свой проект «Указатель фаз Луны».
    Он увлекается астрономией с 6 лет, и в настоящее время много занимается астрофотографией и наблюдением за звездами.
    При наблюдении за звездами очень важно знать фазы Луны, поскольку в полнолуние не видно много звезд на небе. Он придумал дизайн, который будет не только лунной лампой, но и будет показывать текущую фазу Луны в реальном времени. Если посмотреть на лампу, то сразу будет понятно, какая фаза Луны будет ночью.

    В конструкции он добавил несколько вариантов скорости, поэтому можно легко переключаться между фазой Луны в реальном времени (29,5 дней) и, по желанию, можно ускорить ее до 24-часового цикла или даже быстрее до 1-часового цикла. Выбор режима зависит от пользователя, и можно переключаться между ними в любое время.
    Указатель фаз Луны

    Инструменты и материалы:
    - Шаговый двигатель 28-BYJ-48;
    - Драйвер шагового двигателя ULN2003;
    - Ардуино Нано;
    - Источник питания 12 В, 1 А;
    - Светодиодная лампочка 12V E10;
    - Патрон E10;
    - Ползунковый переключатель;
    - 3-позиционный мини переключатель (1П3Т);
    - Разъем постоянного тока;
    - Нить PLA (черная и белая);
    - Перемычки;
    - Три резистора по 2,2 кОм 0,5 Вт;
    - Резистор 220 Ом 0,5 Вт;
    - Три винта M3 x 10 мм;
    - Провод 15-18 SWG (диаметром около 1 мм);
    - Припой (желательно бессвинцовый);
    - Паяльник;
    - 3D-принтер;
    Программное обеспечение:
    - IDE Arduino
    - 3D prinSlicer

    Шаг первый: проектирование и 3D-печать
    Дизайн устройства был разработан в программе Fusion 360.





    Для печати использовались следующие настройки:
    - Разрешение слоя 200 мкм для основы и 100 мкм для Луны
    - Заполнение на 20% - 30% для базы и 100% для Луны
    - Для основной крышки нужна поддержка
    - Скорость печати 40 мм / с - 50 мм / с
    - В зависимости от типа сопла и марки PLA температура печати от 200 °C до 230 °C.
    Детали Луны печатаются белой нитью, остальные детали можно напечатать любым цветом.
    Файлы для печати можно загрузить здесь или по ссылкам ниже.
    sphere_black_loop.stl
    sphere_black.stl
    moon_lamp_base.stl
    moon_lamp_lid.stl


    Шаг второй: электроника
    Схема подключения электроники представлена ниже.



    Шаг третий: код
    После сборки мастер обнаружил небольшую проблему с перегревом шагового двигателя после 30 минут работы. Поскольку устройство должно работать круглосуточно, 7 дней в неделю, он внес изменения в код. Теперь в начале цикла питание двигателя включается, а затем, после перемещения, питание отключается. Таким образом, на двигатель подается питание только на несколько миллисекунд. В этом режиме он может работать круглосуточно и без выходных.

    Для загрузки кода выполняем следующие действия:
    - Открываем Arduino IDE.
    - Откройте код [Файл -> Открыть -> Moon_lamp_v3.ino]
    - Копируем папку 28bYJ48 (с 28BYJ48.cpp и 28BYJ48.h) в каталог библиотеки [c: \ User \ User_Name \ Documents \ Arduino \ libraries]
    - Подключаем Arduino Nano к ПК / ноутбуку с помощью USB-кабеля
    - Выбираем COM-порт [Инструменты -> Порт «…» -> COM…]
    - Выбираем тип платы Arduino [Инструменты -> Плата: «…» -> Arduino Nano]
    - Выбираем тип процессора Arduino Nano [Инструменты -> Процессор: «…» -> ATmega328P] [Возможно потребуется изменить его на ATmega328P (старый загрузчик) в зависимости от Arduino Nano]
    - Проверяем код
    - Загружаем
    Moon_lamp_v3.ino
    28BYJ48.cpp
    28BYJ48.h






    Шаг четвертый: сборка
    После прошивки Ардуино можно перейти к сборке.
    Сначала устанавливаем все припаянные компоненты в основание корпуса (Arduino, шаговый двигатель, шаговый драйвер, разъем питания постоянного тока, выключатель питания и переключатель скорости.

    Выводим провода через отверстие в основании и оборачиваем вокруг стойки. В верхней части подсоединяем к проводам патрон. Патрон будет висеть этих проводах.





    Дальше нужно установить черную полусферу. Провода проходят через прорезь в верхней части полусферы. Затем прорезь частично закрывается куском пластика.



    Теперь нужно установить и склеить две полусферы Луны. Зазор между полусферами нужно запаять или заклеить.



    Теперь все готово, осталось только проверить работу лунного календаря.
    Как уже говорилось ранее, можно выбирать между 3 разными скоростями.
    Если выбирается 24-часовой цикл, мастер рекомендует включить устройство днем, когда Лунная лампа находится в фазе новолуния. Таким образом, когда стемнеет, Лампа перейдет в фазу полнолуния посреди ночи.

    Наконец, можно переключиться на очень медленное вращение периода в 29,5 дней, что является полным циклом фазы Луны. Если синхронизировать устройство с циклом фаз Луны, то можно будете точно знать, какая на данный момент фаза.



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

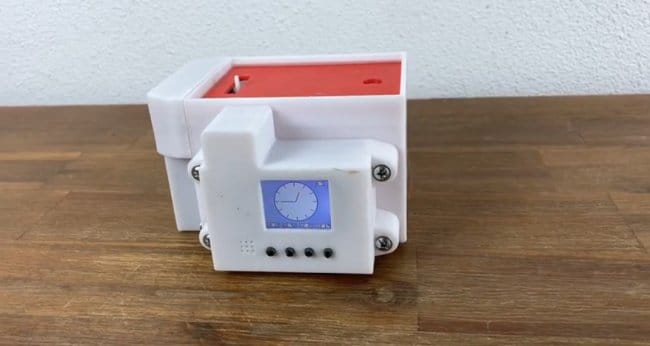

    Устройство, мотивирующее детей на изучение аналоговых часов
