    Настольный защитный бокс для работы с дремелем без пыли своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Гравировальная машинка, именуемая также дремелем — это весьма универсальный инструмент для выполнения самых разнообразных мелких работ по пластику, дереву, металлу, стеклу. Он очень удобен для применения в домашних мастерских.
    При работе этого инструмента образуется много мелкодисперсной пыли (при резке, фрезеровке и шлифовке).
    Кроме того, по причине высоких оборотов насадок, отлетающие частицы могут нанести вред глазам и не только.

    В данной статье Иван, автор YouTube канала «Ivan D-Craft», расскажет Вам как он сделал защитный бокс для работы с дремелем. Такое решение позволяет спокойно работать с машинкой без защитных очков, а также собирает в себе всю пыль.

    Этот проект весьма прост в изготовлении, и легко повторяется в домашних условиях.

    Материалы, необходимые для самоделки.
    — Пластиковый бокс
    — Филамент PETg
    — Винты, гайки, шайбы m3

    Инструменты, использованные автором.
    — 3D принтер
    — Дремель
    — Фрезы для дремеля
    — Пильные диски для дремеля
    — Гибкий вал для гравировальной машинки
    — Шуруповерт
    — Сверла по металлу
    — Набор коронок
    — Отвертка с набором бит, маркер.

    Процесс изготовления.
    Итак, основой для защитного бокса послужит большая пластиковая емкость с крышкой. Ее легко можно найти в хозяйственном магазине.

    На 3D принтере автор распечатал две пары колец. В первых предусмотрены посадочные отверстия для головок винтов, а во вторых — для гаек.


    Два разных кольца будут зажимать стенку бокса между собой. Так получатся два отверстия для рук. За счет толщины колец, тонкие стенки бокса не будут давить на руки, или царапать их.

    Пара следующих колец предназначена для отверстия под гибкий вал или провод дремеля.
    Собственно говоря, вполне можно обойтись и без 3D принтера, вырезав все кольца из толстой фанеры, и просверлить в них отверстия для саморезов.

    Кроме колец нужно распечатать комплект из трех заглушек.
    Все модели для печати Вы можете найти по следующей ссылке, любезно предоставленной Иваном.




    В качестве уплотнителя мастер намотал несколько витков изоляционной ленты.

    Теперь в передней стенке бокса нужно просверлить коронкой два отверстия диаметром 105 мм. Расстояние между ними следует делать побольше — так будет удобнее работать, и обзор будет лучше.
    Если у Вас нет шуруповерта с коронкой — то можно обойтись ножом.




    Затем, отцентрировав кольца, нужно разметить и просверлить отверстия для крепежных винтов m3.



    Далее устанавливаются кольца и стягиваются между собой винтами и гайками.






    Вот так можно закрыть одно или оба отверстия для рук.




    Через малое отверстие можно провести гибкий вал, или питающий провод дремеля.
    После этого устанавливается заглушка с вырезом, уменьшая отверстие.







    Также можно вставить манжеты из резиновых перчаток в основные кольца для рук. Так перекроется единственный путь пыли наружу.
    Если прозрачность пластиковой емкости низкая, то можно вырезать в стенке окошко, и закрыть его листовым акрилом или оргстеклом.




    Благодарю автора за простой способ изготовления защитного бокса для работы с дремелем.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Пневмо/гидро - цилиндр из амортизатора ВАЗ

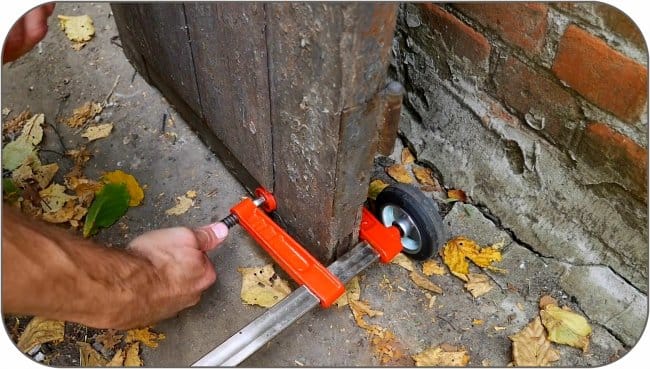

    Каталка для перемещения габаритных предметов своими руками
