    Самодельная тревожная кнопка

    Приветствую всех зашедших!



    Тревожные кнопка часто устанавливаются в различных заведениях, где возможны различные неприятные непредвиденные ситуации и требуется возможность быстрого вызова охраны для принятия мер. Сама же тревожная кнопка может устанавливаться на месте работы какого-либо оператора, например, кассира, к ней должен быть лёгкий и удобный доступ. Её смысл в том, что нажатием оператор сможет активировать тревогу, а вот выключить её так просто уже не получился - для этого предусмотрена уже другая кнопка, которая может быть спрятана где-нибудь далеко в потайном уголке. Конечно, профессиональные системы устроены гораздо сложнее, используют для передачи команд радиоканал, могут работать на большом расстоянии, однако и стоят такие вещи существенно - самодельную же простую тревожную кнопку можно соорудить за сущие копейки, и это уже будет лучше, чем ничего. Схема представлена ниже.



    Питание осуществляется от напряжения 9-12В, можно применить любой сетевой адаптер или блок питания, однако гораздо лучше, чтобы тревожная кнопка работа вне зависимости от наличия или отсутствия в сети напряжения. Для этого можно применить аккумуляторы, например, готовый аккумулятор от ноутбка, либо просто 3 последовательно соединённых литий-ионных аккумулятора, при этом периодически необходимо контролировать напряжение, чтобы аккумуляторы не разрядились в период ожидания. В качестве исполнительного устройства схема предполагает подключение громкого зуммера а также подсветки на светодиоде. Таким образом, при нажатии тревожной кнопки раздастся звуковой сигнал и активируется светодиод - сами же исполнительные устройства могут находится даже в другом помещении относительно самой кнопки, если вывести провода. Сама тревожная кнопка обозначена как S2 на схеме, если нажать её один раз, схема запустится и зумер будет пищать, пока не будет разомкнут ключ S1. Обратное его замыкание сбросит срабатывание и схема перейдёт в ждущий режим. Он же является выключателем - в разомкнутом положении схема полностью обесточена. Кнопка S2 должна быть без фиксации, S1 - с фиксацией, можно использовать хоть кнопку дверного звонка в качестве S2.

    Подаёт питание на светодиод и зуммер тиристор BT169d, он имеет компактный корпус ТО-92 и рассчитан на непрерывный ток в 0,8А. Если необходимо использовать в качестве источника звука какую-либо более мощную сирену, необходимо выбрать тиристор с большим током, либо вовсе задействовать реле. К слову, можно использовать и обычную пьезопищалку, какие стоят в игрушках и мультиметрах, если подключить её к схеме-генератору, как показано ниже. В данном случае используется пьезопластинка с 3-мя контактами, один из которых нужен для обратной связи.

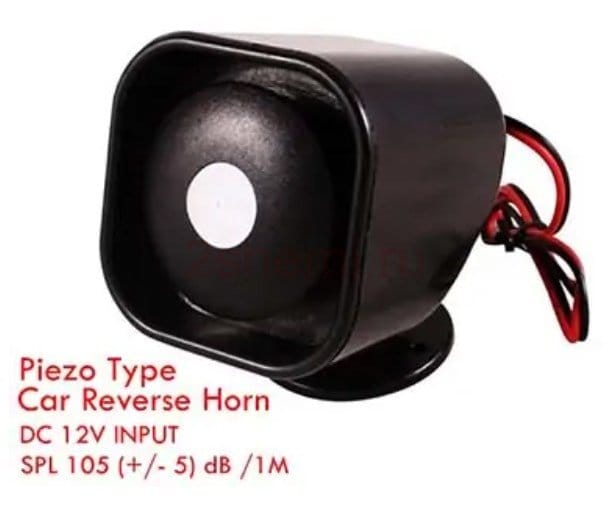

    Однако стоит учитывать, что сама по себе пьезопластинка в "голом" виде развивает очень небольшую громкость, для того, чтобы заставить её буквально орать, потребуется также создание специального корпуса, который работал бы как резонатор, создавая высокое звуковое давление. К счастью, в продаже можно найти недорогие готовые сирены, одна из таких представлена ниже.

    Самодельная тревожная кнопка


    Таким образом, получился крайне простой в сборке и недорогой по деталям вариант тревожной кнопки. Собрать её можно навесным монтажом или на макетной плате, главное, чтобы монтаж был надёжным, учитывая ответственность устройства. Удачной сборки!
