    Простой нагревательный столик для пайки SMD своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Некоторым из Вас наверняка доводилось ремонтировать светодиодные модули, либо платы с SMD компонентами.
    Особенно сложно поддаются демонтажу светодиоды с плат на алюминиевой подложке — их достаточно сложно прогреть.

    В данной статье автор YouTube канала «LahisTech» расскажет Вам, как он сделал горячий столик для ремонта таких плат.

    Эта самоделка весьма проста, и легко повторяется в домашних условиях.

    Материалы, необходимые для самоделки.
    — Нагревательная пластина 260°C 300W 220V
    — Алюминиевые уголки
    — Алюминиевая композитная панель (лист)
    — Листовая 20-мм фанера, саморезы по дереву
    — Термостойкая изоляционная лента
    — Термоусадочная трубка с клеевым наполнителем
    — Припой, флюс, штепсельная вилка с проводом и выключателем.

    Инструменты, использованные автором.
    — Паяльная станция с феном
    — Шуруповерт
    — Сверла с зенковкой
    — Заклепочный пистолет
    — Тиски, ножовка по металлу, нож
    — Отвертка с набором бит
    — Цифровой инфракрасный термометр.

    Процесс изготовления.
    Итак, для основания устройства потребуется прямоугольная заготовка из листовой фанеры толщиной 20 мм. Ее размеры должны быть не менее 200×140мм. Защитой послужит алюминиевый композитный лист аналогичных размеров.

    Также понадобится кусочек алюминиевого уголка 30×30 мм.

    Главной частью устройства будет вот такая нагревательная пластина, питающаяся от сетевого напряжения в 220В, и имеющая автоматическую регулировку температуры в районе 260-270°C. Максимальная потребляемая мощность составляет 300Вт.

    Пластину нужно прикрепить к основанию на некотором расстоянии от него. Стойками послужат кусочки алюминиевого уголка, а креплениями — угловые кронштейны.


    Первым делом автор вырезал две заготовки из алюминиевого уголка, такой же ширины, как и нагревательная пластина.

    Чтобы тепловым излучением не нагревало стол и деревянное основание, автор вырезает защитную пластину из алюминиевого композитного листа. Ее размеры делаются такими же, как и фанерное основание.





    Защитная пластина прикручивается к фанерному листу на несколько коротких саморезов.


    Примерив все компоненты, в алюминиевых стойках высверливаются отверстия для саморезов.



    Отверстия желательно рассверлить под потай сверлом с зенковкой.


    Далее уголки прикрепляются винтами m3 к нагревательной пластине.




    Прикрепить уголки к стойкам автор решил при помощи заклепок, используя заклепочный пистолет.




    Остается прикрепить стойки к основанию несколькими саморезами.



    На провода нагревателя надеваются кусочки термоусадочной трубки. К проводам подсоединяется штепсельная вилка, и скрутки пропаиваются.


    Каждый провод изолируется отдельной трубкой, а затем общей. Усадка производится с помощью фена паяльной станции, либо зажигалкой.



    Приспособление готово. На нагрев стола до рабочей температуры в 260 градусов уходит пара минут.
    Нагревательная панель самостоятельно поддерживает эту температуру.





    Для измерения высоких температур (на поверхности) можно использовать бесконтактный цифровой инфракрасный термометр.

    Благодарю автора за простую конструкцию нагревательного столика для пайки.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Пайка

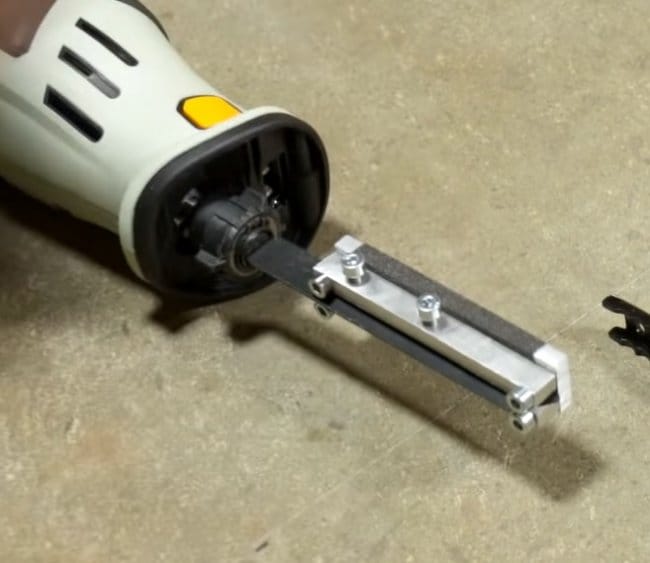

    Алюминиевая шлифовальная насадка для сабельной пилы или электролобзика

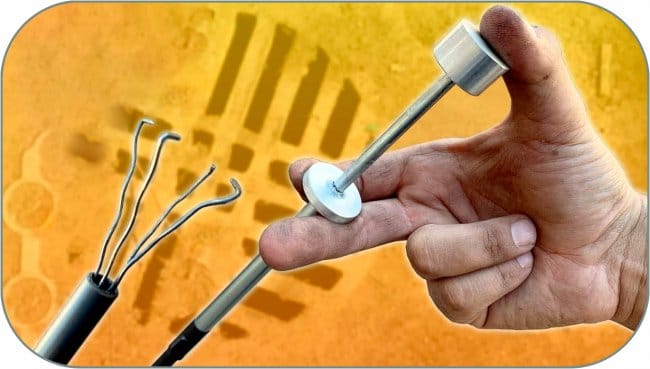

    Как сделать гибкий цанговый захват (для извлечения мелких предметов)
