    Как сделать простые откидные упоры для ворот (без сварки)

    Здравствуйте, уважаемые читатели и самоделкины!

    Наверняка каждому владельцу распашных ворот знакома проблема их случайного закрывания. Если забыть зафиксировать их — то легко можно повредить автомобиль, или получить травму. Каждый раз подкладывать под них кирпич, или блокировать той же задвижкой, что и при закрытии — далеко не лучшее решение.

    В данной статье автор YouTube канала «DIYFixMan» расскажет Вам, как он сделал откидные упоры для распашных ворот.

    Эта самоделка весьма проста в изготовлении, и легко повторяется в «гаражных» условиях минимумом инструментов.

    Материалы, необходимые для самоделки.
    — Дисковые неодимовые магниты 20×4 мм
    — Квадратные профильные трубы
    — Болты, стопорные гайки, шайбы, саморезы
    — Листовая резина, двухкомпонентный секундный клей.

    Инструменты, использованные автором.
    — Болгарка
    — Шуруповерт
    — Сверла по металлу
    — Набор отверток
    — Гаечные ключи.

    Процесс изготовления.
    Итак, материалами для упора послужат квадратные профильные трубы сечением 20×20 и 25×25 мм.
    Зажав трубы в тисках, автор нарезал заготовки для крепления, упора, и опорной площадки.
    Длина упора подбирается индивидуально, в зависимости от расстояния между нижним краем створки и поверхностью.



    Торцы крепления и опоры срезаются под углом, и детали приобретают трапециевидный профиль. Также немного закругляются оба торца упора.






    Далее в заготовках проделываются 6-мм отверстия для болтов m6. Также нужно сделать в креплении отверстия для саморезов.



    Теперь все три детали собираются воедино на болты и стопорные гайки. Важно, чтобы элементы конструкции достаточно свободно вращались, поэтому внутрь подкладываются шайбы.





    В верхней части крепления на секундный клей приклеивается дисковый неодимовый магнит. Практически бесплатно магниты можно добыть из старых жестких дисков.
    Магнит будет фиксировать упор в закрытом положении.



    На опорную площадку приклеивается кусочек рифленой листовой резины.

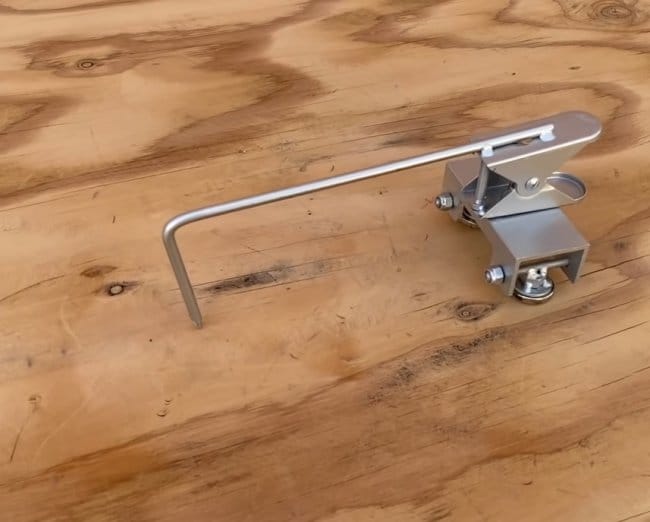

    Приспособление готово, остается прикрутить его саморезами к профилю каркаса створки ворот.


    Открыть и закрыть упор можно даже ногой.






    Благодарю автора за простую конструкцию откидных упоров для ворот.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
