    Простой токарный станок по дереву


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого и мощного токарного станка по дереву. На таком станке можно точить разные детали для мебели, запчасти для самых разных других самоделок. Станок автор собрал из того, что у него бы ло, сердцем машины является мощеный асинхронный мотор, который передает крутящий момент через ременную передачу на рабочую ось станка. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - уголок;
    - мощный двигатель, шкивы, ремень;
    - прочная ось и подшипники в корпусах;
    - прочная резьбовая шпилька;
    - арматура, трубы, гайки и пр.

    Список инструментов:
    - сварочный аппарат;
    - болгарка;
    - дрель;
    - рулетка, маркер и пр.

    Процесс изготовления самоделки:

    Шаг первый. Станина и передняя бабка
    Станину автор довольно быстро и просто собрал из уголка, отличным источником уголка являются старые советские кровати. К станине привариваем уголки и крепим к ним подшипники в корпусах, на этих самых подшипниках и вращается рабочая ось передней бабки.
    Самое важное в токарном станке – это соосность передней и задней бабки, так что все стараемся делать максимально ровно. На задней части оси ставим ведомый шкив, он больше чем ведущий, это важно, чтобы можно было получить хороший крутящий момент и небольшие обороты.












    Шаг второй. Задняя бабка
    Основной для задней бабки служит крепкая резьбовая шпилька, на ее конец ставится упор в виде конуса, он вращается вместе с деталью на подшипнике во время токарной обработки. Ну а далее тщательно выставляем соосность и привариваем для шпильки упоры. Сама шпилька вращается в подшипниках, благодаря этому и происходит регулировка задней бабки. После центровки все окончательно укрепляется стальными пластинами и другим металлопрокатом, чтобы у станка не сбились настройки в процессе работы.














    К шпильке приваривается незамысловатая ручка из кругляка, надеваем на нее кусок трубы, чтобы не терло руку.

    Шаг третий. Установка двигателя
    Под двигатель свариваем простую мотораму из уголка, привариваем ее к станине. Двигатель должен иметь возможность двигаться по мотораме, чтобы можно было натянуть ремень. Поскольку двигатель довольно тяжелый, хорошо бы было сделать и натяжитель из болта и гаек.
    Установив ремень, автор забил штифт, изготовленный из арматуры путем ковки, и включил мотор. Все работает отлично, рабочая ось вращается.







    Шаг четвертый. Держатель заготовок
    К ведущей оси привариваем куски арматуры и затачиваем, в итоге получаются своего рода шипы, которые будут удерживать деревянную заготовку. Конечно, на передней бабке должен быть и центральный шип для центровки заготовки.
    Вот и все, автор даже решил попробовать что-то выточить из дерева, станок легко справился с поставленными задачами.






    Шаг пятый. Финальные доработки и покраска
    В завершении автор приварил незамысловатый упор в виде круглой трубы. Вот и все, станок можно зачистить и покрасить, теперь машина отлично смотрится, и не будет ржаветь. Автор довольно легко работает по дереву, теперь возможности самодельщика будут куда пошире.




    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Токарный станок

    Eggbot - плоттер для рисования на сферических поверхностях

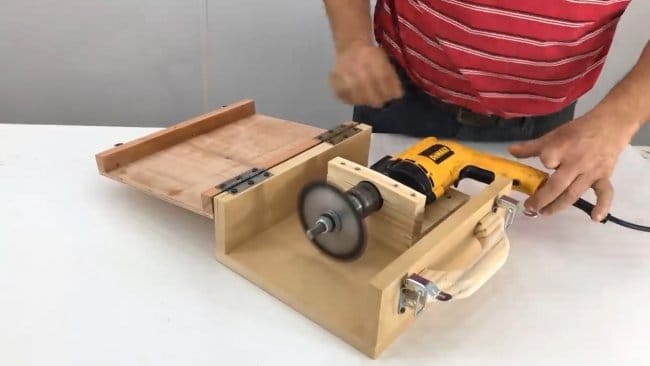

    Мини-циркулярка на основе дрели
