Вольтметр на базе Ардуино

pogranec 22-10-2021, 01:01 2 011 Электроника / Arduino

Добавлено 18 комментариев

Этот вольтметр измеряет напряжения постоянного тока от 12 до 100 В. Устройство не нуждается во внешнем источнике питания и работает на базе Ардуино.

Инструменты и материалы:
-Arduino Nano;
-Дисплей SSD 1306;
-ADS 1115 - 16-битный АЦП;
-Резистор 690 кОм;
-Резистор 10 кОм;
-Макетная или печатная плата;
-Цифровой мультиметр;
-Преобразователь постоянного тока XH-M298;
-Аккумулятор 9 В;
-3D-принтере;
-Нить для принтера;

Шаг первый: корпус
Корпус мастер разработал в программе CAD и затем распечатал на 3D-принтере.

Шаг второй: схема
Перед сборкой схемы необходимо отрегулировать преобразователь на напряжение 12В. Затем все монтируется согласно схемы. При этом контакт ADDR ADC1115 подключается к земле. Это устанавливает адрес АЦП на 0x48.

Шаг третий: код
Идея устройства состоит в том, что измеряемое постоянное напряжение проходит через делитель напряжения. Затем напряжение поступает на аналоговый вывод преобразователя АЦП для считывания, передается в Arduino через I2C, и отображается на дисплее.
Мастер сделал электронную таблицу, которая автоматизирует вычисления на случай, если используются разные значения резисторов в делителе напряжения.
Код можно скачать ниже.

Показать / Скрыть текст

#include <Arduino.h>
#include <U8g2lib.h>
#include <Adafruit_ADS1015.h>
#include <Wire.h>
Adafruit_ADS1115 ads(0x48); //Adress of the ADC

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0);// (rotation, [reset])
int calib = 7; // Value of calibration of ADS1115 to reduce error
float voltage =0; // used to store voltage value
float Radjust = 0.01430684; // (for 690K resistior) Voltage divider factor ( R2 / R1+R2 )
float vbat =0; //final voltage after calcs- voltage of the battery

//variables for refreshing the screen without using delay
unsigned long previousMillis = 0;        // will store last time the screen was refreshed

// constants won't change:
const long interval = 250;           // interval at which to refresh the screen (milliseconds)


void setup(void) {
  Serial.begin(9600);
  u8g2.begin();
  ads.begin();

}


void loop(void) {


int16_t adc0; // 16 bits ADC read of input A0
adc0 = ads.readADC_SingleEnded(0);
voltage = ((adc0 + calib) * 0.1875)/1000;


unsigned long currentMillis = millis();

vbat = voltage/Radjust;

//Prevent displaying negative voltage when battery/power is disconnected
 if (vbat < 0.1) {
        vbat = 0.01;
 }
// Setting the delay for the screen refresh using Millis

  if (currentMillis - previousMillis >= interval) {
       previousMillis = currentMillis;


  u8g2.clearBuffer();          // clear the internal menory

//Pack Voltage display - Fonts at this page: https://github.com/olikraus/u8g2/wiki/fntlistall
  //u8g2.setFont(u8g2_font_fub20_tr);  // 20px font
  u8g2.setFont(u8g2_font_fub35_tr);  // 35px font
  u8g2.setCursor (1, 42);
  u8g2.print(vbat,2);
  u8g2.setFont(u8g2_font_8x13B_mr);  // 10 px font
  u8g2.setCursor (1, 60);
  u8g2.print("Volts");

 }
  u8g2.sendBuffer();          // transfer internal memory to the display
  delay(1);
}

Шаг четвертый: тестирование
Чтобы проверить вольтметр, мастер использовал зарядное устройство для электрического велосипеда и аккумулятор, который идет в комплекте с велосипедом. Зарядное устройство установлено на 54,4 / 54,5 В.
Проверка цифровым мультиметром показала точность показаний вольтметра.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

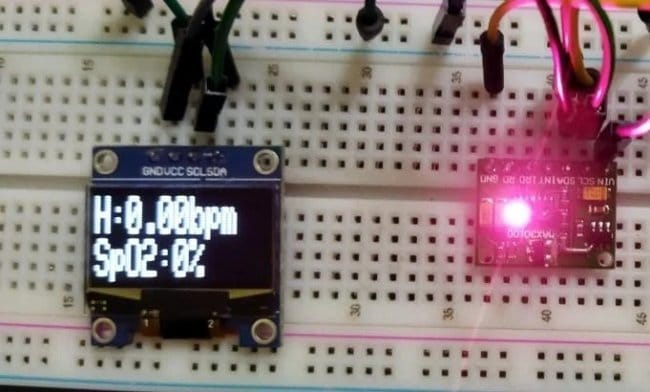

Пульсоксиметр на базе ESP32

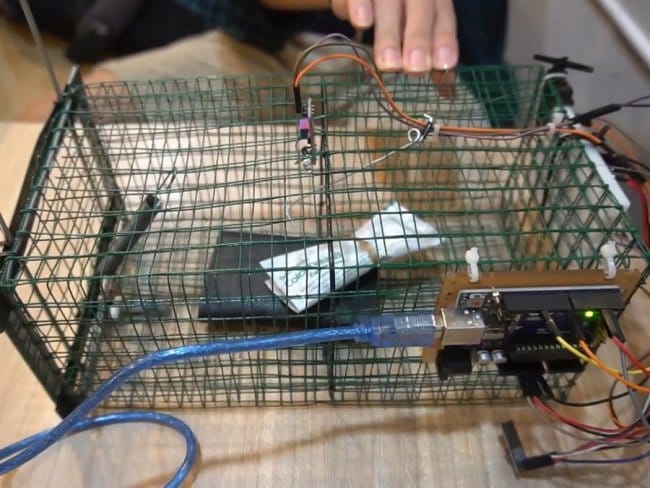

Крысоловка + Arduino
