    Сверлильный станок из ИЕ1015



    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению мощного сверлильного станка на базе дрели ИЕ1015. Дрель эта в оригинале на 380В, но у автора она перемотана на 220В. Привод стойки работает на цепной передаче, а сама стойка сделана из профильных труб. На таком станке можно сверлить довольно толстые заготовки из металла или любого другого материала, используя при этом сверла большого диаметра. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - профильные трубы;
    - цепь и звездочка (от мотоцикла, мопеда и пр.);
    - болты, гайки и подшипники для каретки;
    - колесный барабан или диск (для основы);
    - листовая сталь, уголок;
    - пружины и пр.

    Список инструментов:
    - сварочный аппарат;
    - болгарка 125;
    - дрель;
    - рулетка, маркер;
    - отрезной станок.

    Процесс изготовления самоделки:

    Шаг первый. Изготовление стойки
    Первым делом собираем стойку, она состоит из двух труб, одна труба вставлена в другую. В наружно трубе делаем щелевой пропил и укладываем цепь, в завершении цепь приваривается. Цепь можно использовать от ГРМ автомобиля, ну или от мотоцикла.







    Шаг второй. Изготовление каретки
    Каретка собирается по уже классической методике, из кусочков труб, болтов и подшипников. Хороша такая каретка тем, чтобы болты с гайками всегда можно затянуть, тем самым убрав люфты. К каретке приваривается ось со звездочкой, тут также люфтов быть не должно, ось вращается на подшипниках


















    Шаг третий. Установка на основу
    Устанавливаем стойку на основу, в качестве такой основы подойдет тормозной барабан от автомобиля или колесный диск. Чтобы глухо не приваривать стойку к основе, можно сварить из прочных стальных пластин специальный крепеж. Само собой, стойка должна располагаться четко перпендикулярно относительно основания.







    Шаг четвертый. Установка дрели и испытания
    Привариваем крепеж для дрели, центрируем сверло, чтобы оно располагалось четко перпендикулярно к основанию.
    Станок готов, можно выполнять различные тяжелые задачи по сверлению. После испытания станок можно прокрасить.












    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

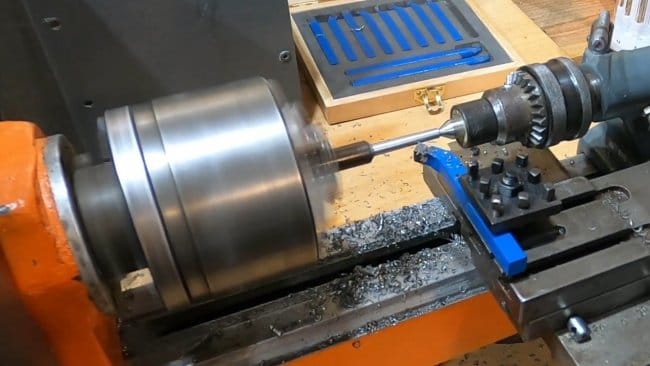

    Мини-токарный станок с мотором от стиралки

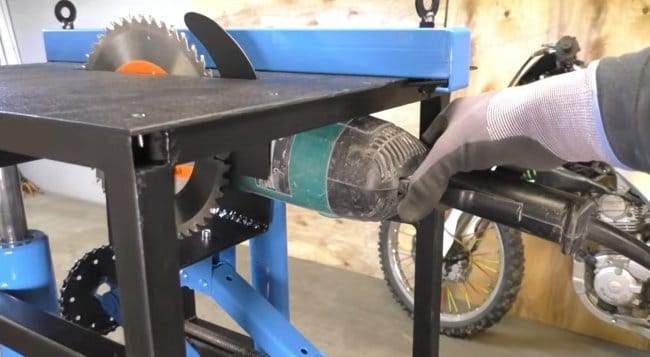

    Небольшой циркулярный станок на базе УШМ
