    Барабанная шлифовальная насадка (с держателем) для шуруповерта своими руками

    Здравствуйте, уважаемые читатели и самоделкины!

    Для формирования криволинейных поверхностей и их обработки на деревянных изделиях можно применять механизированную шлифовку. В этих случаях применяется барабанно-осцилляционный шлифовальный станок, однако его далеко не всегда целесообразно иметь в небольшой мастерской. Вместо него можно использовать сверлильный станок с барабанной насадкой, либо даже обычную дрель или шуруповерт.

    В данной статье автор YouTube канала «Ohyo56» расскажет Вам, как сделать барабанные шлифовальные насадки и рукоятку для их использования совместно с шуруповертом.


    Этот проект не очень сложен в изготовлении, и его можно повторить в небольшой столярной мастерской.

    Материалы, необходимые для самоделки.
    — Брус из древесины твердых лиственных сортов, ламинированная листовая фанера, нагель
    — Подшипники
    — Мебельные усовочные гайки
    — Стальная шпилька, гайки, шайбы
    — Наждачная бумага, столярный и секундный клей, льняное масло.

    Инструменты, использованные автором.
    — Сверлильный станок
    — Набор коронок
    — Шуруповерт
    — Сверла Форстнера
    — Барабанная шлифовальная насадка
    — Циркулярная пила, пильные диски по дереву
    — Металлические F-струбцины
    — Набор силиконовых инструментов для нанесения клея
    — Ремесленный нож, угольник, карандаш.

    Процесс изготовления.
    Итак, материалом для рукоятки послужат бруски из светлой и темной древесины для создания контраста. Если отойти от красот и изысков, то можно использовать простую фанеру.
    На циркулярной пиле мастер распускает бруски на планки толщиной около 10 мм.




    Далее планки склеиваются между собой с чередованием цвета.



    На время склеивания детали зажимаются в столярных тисках и струбцинах.

    Пока детали сохнут, автор вырезает несколько дисков из листовой фанеры. Для этого он использует сверлильный станок с коронкой.




    На диски наносится клей, и они поочередно нанизываются на стальную шпильку.


    Затянув диски на шпильке гайками с двух сторон, и дождавшись застывания клея, автор размещает полученный цилиндр на каретке между двумя упорами. Затем, за один проход, формируется паз.


    Как видно, с одного из торцов цилиндра запрессована усовочная гайка. Важно не зацепить их пильным диском.


    В принципе, шлифовальные барабаны готовы, однако не мешало бы обработать их поверхность наждачной бумагой, зафиксировав шпильку в патроне сверлильного станка.

    В паз заправляется край наждачной бумаги, и отрезается полоска нужной длины.



    Загнув второй край, цилиндр из наждачной бумаги надевается на барабан.



    Бумага фиксируется на своем месте с помощью пары винтов, вкручиваемых с торцов паза.


    В итоге у автора получилось несколько шлифовальных барабанов разных размеров.

    Брусок для рукоятки склеился, и нужно выровнять одну из его кромок.

    Учитывая размеры будущей рукоятки, автор вырезает два одинаковых бруска. Тут он использует самодельную каретку, про изготовление которой было подробно рассказано в недавней статье.

    Полученные брусочки склеиваются между собой, и зажимаются в столярных тисках.


    Второй вариант шлифовального барабана (он больше будет использоваться как круглый напильник) изготавливается из нагеля. Диаметр обоих торцов уменьшается путем вращения возле пильного диска циркулярки.
    В итоге получается подобие скалки.



    К ней изготавливается простенькая ручка с отверстием в торце.
    Поверхность барабана обклеивается наждачной бумагой, и последняя фиксируется канцелярскими резинками.


    Мастер сделал набросок основной рукоятки с подшипником.

    Контуры шаблона переносятся на склеенный блок, и отмечается центр оси подшипника.


    Используя сверло Форстнера, в заготовке высверливается посадочное отверстие для подшипника.

    В центре сверлится углубление для 10-мм втулки под шпильку m8.


    Теперь вырезается втулка из алюминиевой или латунной трубки, и вставляется на свое место.

    После втулки на двухкомпонентный клей вклеивается подшипник.





    Теперь сама рукоятка вырезается на ленточной пиле.


    Ребра слегка стесываются полотном.

    Установив шлифовальный барабан на сверлильный станок, автор закругляет ребра и шлифует изгибы.


    Более точная подгонка формы рукоятки осуществляется шуруповертом и более тонкими барабанами.
    Кстати, это отличная демонстрация эффективности таких приспособлений.




    Проверив в работе первую рукоятку (она рассчитана на 8-мм шпильку), мастер повторяет операции, и изготавливает аналогичную рукоятку под 6-мм шпильку.





    Обе рукоятки готовы, остается пропитать их льняным маслом — оно отлично проявляет текстуру древесины, и защищает ее от воздействия влаги.


    Наконец, можно проверить все приспособления в работе.



    Как уже говорилось, цельный барабан с рукояткой будет использоваться вместо круглого напильника.

    Вот такой комплект шлифовальных приспособлений получился у мастера.




    Благодарю автора за простую конструкцию барабанной шлифовальной насадки для шуруповерта или дрели.

    Всем хорошего настроения, крепкого здоровья, и интересных идей!
    Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

    Авторское видео можно посмотреть здесь.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

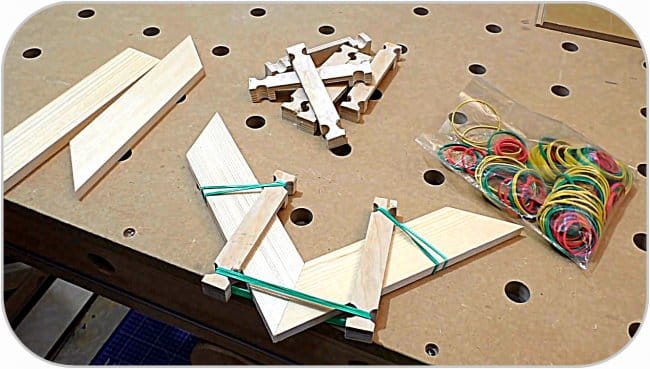

    Простые и дешевые угловые зажимы своими руками

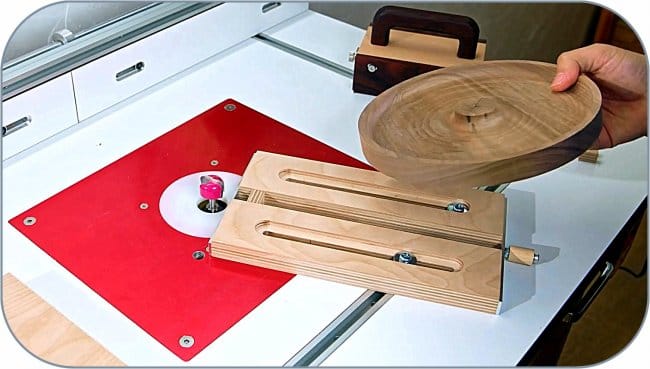

    Универсальная оснастка для вырезания и обработки кругов на столярных станках своими руками
