    Стойка-подставка с вращающимися ящиками под сверлильный станок



    Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей, которые можно взять на заметку. Сегодня представляю вашему вниманию вариант изготовления стойки для сверлильного станка. Её автор оснастил вращающимися ящиками, на мой взгляд, очень практичное решение. То есть это не громоздкая тумба, которая занимает много места (очень актуально в небольшой мастерской), а компактная и в тоже время вместительная подставка. Думаю, эта идея пригодится многим владельцам станков, в частности сверлильных (возможно идею можно приспособить для другого оборудования), которые часто устанавливают на верстаки, что тоже не всегда удобно. В общем статью я подготовил, а вы решайте сами, если идея вам интересна, милости прошу, читайте, смотрите видео под статьёй и берите идею на заметку.

    Прежде чем перечислить необходимый материал скажу, что всё подбирается исключительно индивидуально, на своё усмотрение и исходя из потребностей. В качестве основы автор использовал круглые металлические трубы таких диаметров, чтобы одна входила в другую с небольшим зазором (на фото ниже), по ходу статьи вы поймёте для чего это нужно.

    Материалы:


    * два отрезка круглых металлических труб разного диаметра,
    * листовой металл толщиной примерно 1,5-5 мм,
    * автомобильный тормозной диск,
    * краска по металлу (по желанию).

    Инструменты:


    * сверлильный станок,
    * сварочный аппарат,
    * болгарка,
    * магнитные уголки,
    * разметочный инструмент (рулетка, угольник, маркер и керн),
    * перфоратор (необязательно).

    Шаг 1.


    Изготовление стойки автор начал с подготовки труб. Труба меньшего диаметра будет основанием, то есть непосредственно самой стойкой. Её автор обрезал в нужный размер по длине, длину подбираем под себя исходя из своего роста. Для подрезки торцов автор использовал проверенный временем способ – листок бумаги и малярный скотч. После подрезки автор проверил перпендикулярность угольником.





    Шаг 2.


    На этом этапе автор занялся второй трубой, которая большего диаметра. Её автор разметил при помощи рулетки на отрезки, как показано на фото. Затем по меткам втор нарезал трубу на определенное количество заготовок – колец и втулок. Вот такой комплект получился у автора. Забегая наперед скажу, что втулки это проставки между будущих ящичков, а кольца это их крепление, далее будет более понятно, о чём идёт речь.




    Шаг 3.


    Далее автор подготовил площадку подставки, её опору. В качестве опоры автор использует автомобильный тормозной диск. В нем автор по меткам просверлил четыре отверстия, через них диск-опора будет крепиться к бетонному полу мастерской на резьбовые шпильки. После сверления автор установил в центральное отверстие диска трубу-стойку (исходя из этого, можно определить её диаметр) и обварил. Затем на стойку нанизал кольца чередуя их со втулками.






    Шаг 4.


    Далее автор перешел к изготовлению ящиков. Подготовку начал с каркасов. Для этого из листового металла автор нарезал полосы длиной примерно 56 см (опять же оговорюсь, размеры можно подбирать на свое усмотрение). Затем эти полосы автор разрезал пополам. Часть половинок автор разрезал ещё пополам, получились заготовки длиной 14 см.



    В итоге у автора получился комплект пластин длиной 28 и 14 см из которого он сварил 5 рам ящиков. Все сварные швы автор как следует зачистил болгаркой.





    Шаг 5.


    После того как рамы ящиков были готовы, так же из листового металла, автор вырезал дно для каждого из них. Для этого он разместил раму на листе металла и обвел её по контуру. Вырезал деталь и используя её как шаблон вырезал оставшееся необходимое количество «донышек». Затем готовые детали приварил к рамам. Затем, на этом же этапе, автор приварил к коротким бортам уже готовых ящиков кольца для крепления на стойке.










    На этом этапе автор выполнил покраску самой стойки и ящиков, а так же втулок-проставок и частично собрал конструкцию. Верхнюю последнюю втулку автор приварил к стойке.








    Шаг 6.


    Далее автор занялся подготовкой сверлильного станка. Он открутил крепёжные болты, которыми его стойка крепиться к основе, и отсоединил последнюю. Приложил её к заранее подготовленному металлическому диску и перенес на него метки через отверстия. Просверлил отверстия в диске и нарезал в них резьбу. Затем диск приварил к стойке сверху.






    Шаг 7.


    На этом этапе автор определился с местом установки станка в мастерской и там просверлил отверстия, загнал в них резьбовые шпильки. Затем на этих шпильках закрепил стойку гайками.





    Шаг 8.


    На подставку автор установил сверлильный станок. Закрепил его болтами. После того, как всё было готово, автор стазу же изготовил и обрезка древесины подставку для свёрл.







    Далее автор решил помимо ящиков дополнить подставку полкой-столешницей, чтобы можно было положить какой-либо дополнительный инструмент. Её автор сварил из листового металла и уголка, так же просверлил необходимые отверстия и закрепил деталь между подставкой и станком.







    Вот такая удобная подставка с ящиками получилась у автора.

    Всем кто дочитал и досмотрел до конца, спасибо за внимание, на этом у меня всё, всем удачи и до новых встреч в гостях у Самоделкина!!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

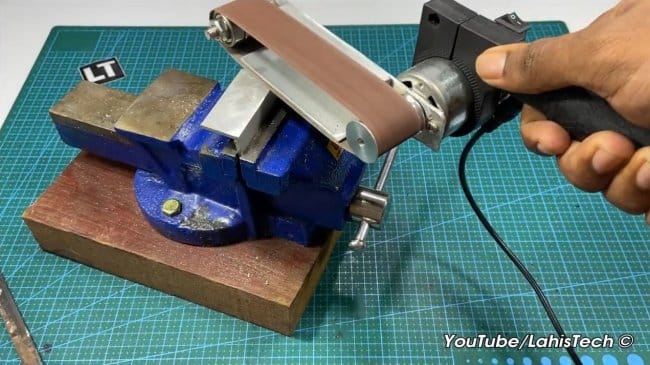

    Мини ЛШМ из мотора 775

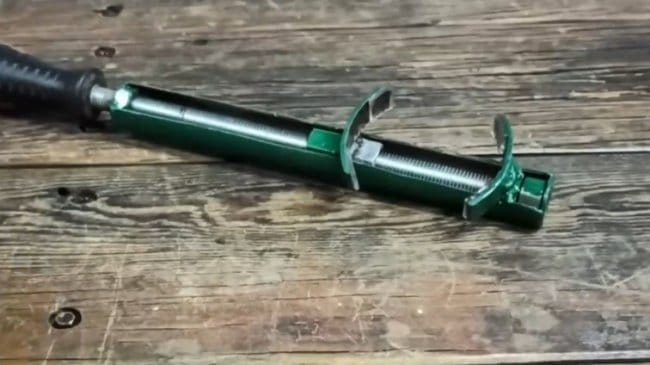

    Микс из трёх самоделок с похожим функционалом. Разводной, ременный и цепной - ключи
