    Солнечное зарядное устройство «Спутник»


    В этой статье мы рассмотрим сборку небольшого солнечного зарядного устройства. Устройство по форме напоминает спутник и требует минимум деталей.

    Инструменты и материалы:
    -Солнечные панели - 2 шт;
    -Аккумулятор 18650;

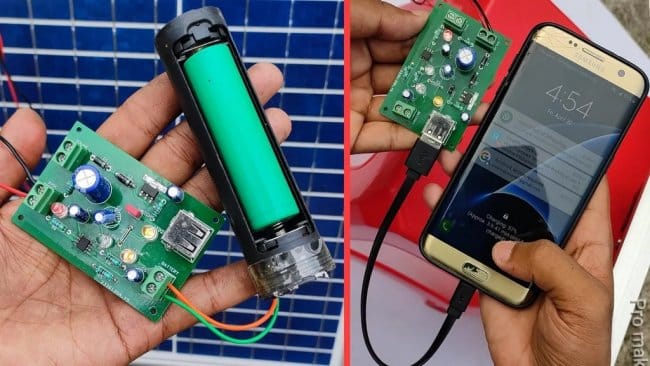

    -Держатель батареи с модулем зарядки;
    -Инструменты для пайки;
    -Электроизоляционная лента;
    -Клеевой пистолет;
    -3D-принтер;
    -Серебряная аэрозольная краска;
    -Провода;
    -Отвертка;

    Солнечное зарядное устройство «Спутник»

    Шаг первый: пайка солнечных панелей
    Сначала нужно припаять провода к солнечным панелям. Плюс и минус на обратной стороне панелей обозначены наклейками. К плюсу припаивается красный провод, к минусу - черный. Провода закрепляются липкой лентой или термоклеем. Длина проводов - 7 см. Концы проводов нужно зачистить.





    Шаг второй: подключение солнечных панелей
    Теперь солнечные панели можно подключить к плате. Перед подключением панелей к плате желательно еще раз проверить полярность солнечных панелей.

    Далее откручиваем винтовые клеммы и согласно полярности закрепляем провода от обеих солнечных панелей.




    Устанавливаем аккумулятор.




    Шаг третий: 3D-печать
    Файлы для печати деталей можно скачать ниже.
    body_under_v1.STL
    panel_holder_v1.STL
    body_upper_v1.STL

    После 3D-печати шлифует детали наждачной бумагой зернистостью от 120 до 600 грит. После шлифования окрашивает детали под серебро.





    Шаг четвертый: сборка
    Теперь нужно склеить детали. На "корпусе" спутника есть штифты, а на "антеннах" отверстия. Нужно совместить отверстия со штифтами и зафиксировать детали клеем.






    Дальше устанавливаем плату внутрь корпуса и приклеиваем панели.



    Все готово. По словам мастера, если поместить устройство на солнце, то его мощности хватает для работы Ардуино. Так же можно заряжать батареи или пауэрбанк, хотя процесс этот и не быстрый. Для повышения производительности можно демонтировать с платы светодиод, который забирает часть энергии.


    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Самодельное зарядное устройство от солнечной батареи

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    4 комментария
    ino53
    Цитата: Korolev
    Секции как параллелили?

    Никак, все последовательно. Это была готовая СБ от электропастуха. Буфер - авто АКБ. Кстати, передвижные дорожные знаки для ДРСУ - примерно то же, чуток побольше. Но там интересная фишка - знак включается, когда ЭДС СБ падает ниже какого то уровня, т.е. когда на улице стемнеет.


    Korolev
    ino53,
    ЭДС нашей 24-секционной хватало для зарядки свинцовой АКБ

    Секции как параллелили?

    ino53

    Красиво. Судя по кол-ву секций (22), подумал, что СБ 12-вольтовая (ЭДС нашей 24-секционной хватало для зарядки свинцовой АКБ)

    Но здесь в спецификации нарисовано 6 В:

    А на фото мультик ваабче 3,9 В показывает. Солнца у них мало, что ли...

    Korolev

    Несколько смущает прямое запараллеливание солнечных панелей. Не возникнут ли "перетоки" при неидентичности их параметров, да даже при неравномерной засветке?  dontknow
