    Шлифовальный станок из редуктора от болгарки


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению шлифовальной машины, которая приводится в действие сверлильным станком. Аналогично можно применять для привода машины дрель или шуруповерт. На станке имеется дисковый шлифовальный круг, а также есть шлифовальный ролик. Собрано все просто из редуктора от болгарки. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - редуктор от болгарки с якорем;
    - ДСП;
    - шпильки с резьбой;
    - доски;
    - шайбы, гайки.

    Список инструментов:
    - дрель;
    - циркулярная пила;
    - болгарка;
    - ручной фрезер;
    - маркер, рулетка и пр.

    Процесс изготовления самоделки:

    Шаг первый. Сборка основы
    Первым делом собираем основу, в качестве материала автор использовал самый дешевый и доступный ДСП. Нарезав материал, собираем прямоугольную конструкцию на саморезах, чтобы все было крепче, используем столярный клей.

    В основании автор сверли отверстия и заворачивает резьбовые шпильки. С одной стороны такой шпильки крупная резьба для дерева, а с другой резьба под гайку. Как итог, при помощи этих шпилек самоделку можно закрепить на столике сверлильного станка или просто на столе.









    Шаг второй. Изготовление диска
    Вырезаем из ДСП диск, к которому будет приклеиваться наждачная бумага. Вырезать примерный круг можно электролобзиком или другим инструментом. В центре диска сверлится отверстие и на саморезы прикручивается гайка от болгарки, но желательно гайку прикрутить более надежно, используя винты с гайками. В дальнейшем диск будет шлифоваться до идеально круглой формы, так что биений там не будет. Плоскость диска автор также хорошо прошлифовал, чтобы сюда можно было надежно наклеить наждачную бумагу.




    Шаг третий. Крепим редуктор
    Для крепления редуктора автор вырезал две доски и просверлил отверстия. Доски прикручиваются к основе саморезами, а редуктор крепим к крепежу при помощи болтов и шайб.






    Шаг четвертый. Шлифовальный ролик
    На станке предусмотрен шлифовальный ролик, его автор сделал из якоря. При помощи дрели высверливаем обмотку, чтобы образовались щели. Ну а далее на якорь наматывается наждачная бумага, а ее концы вставляются в щели, не лишним будет применить двухсторонний скотч.



    Шаг пятый. Столик и финальные штрихи
    Делаем упорный столик, его автор собрал из досок. Столик должен регулироваться по углу и фиксироваться.
    Осталось установить наждачную бумагу, на диск она наклеивается с помощью клея, можно также попробовать использовать саморезы или другие крепежи для более простой замены наждачной бумаги.



















    Ну что ж, на сверлильном станке самоделка вполне работоспособная, конечно, сверлильный станок есть не у каждого, так что большинство будет приводить ее в действие с помощью дрели. Редуктор будет снижать обороты и увеличит крутящий момент, что и важно при шлифовке на диске.

    На этом проект завершен, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!



    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

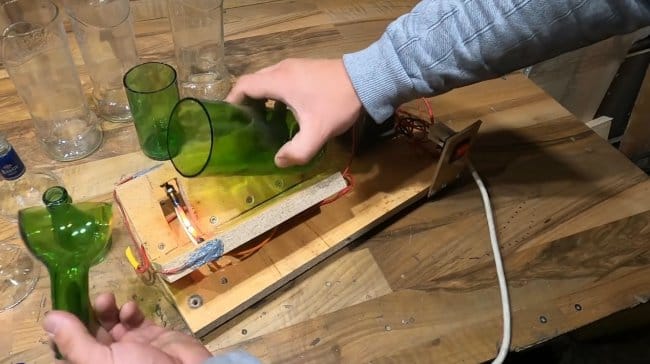

    Делаем тепловой станок для резки бутылок
