    Микс из трёх самоделок с похожим функционалом. Разводной, ременный и цепной - ключи


    Всем доброго времени суток, эта статья будет посвящена изготовлению трёх самоделок с похожим функционалом, которые несомненно пригодятся как на кухне, так и в гараже.

    Для изготовления самоделок понадобится:
    - сварочный аппарат;
    - болгарка;
    - наждак;
    - сверлильный станок;
    - измерительный инструмент;
    - шпилька;
    - гайки;
    - обрезки труб разных диаметров;
    - обрезки профильной трубы;
    - обрезки листового металла;
    - цепь велосипедная;
    - клейкая лента;
    - клей.

    Самоделка №1

    Возьмём обрезок трубы.

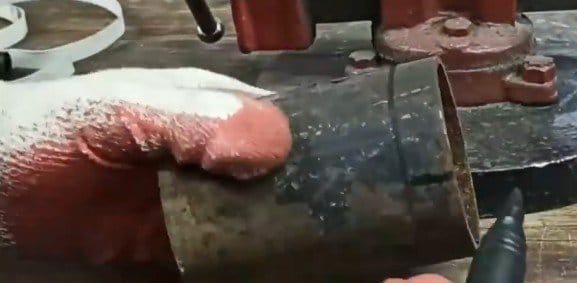

    Сделаем разметку следующим образом.

    Микс из трёх самоделок с похожим функционалом. Разводной, ременный и цепной - ключи


    При помощи болгарки вырежем заготовки.



    Должны получиться вот такие пластинки.




    Обработаем поверхность заготовок




    Подготовим трубку



    Отметим нужную длину.




    Отрежем трубку по сделанной разметке до нужного нам размера.




    Дальнейшую разметку делаем следующим образом.




    По размеченным линиям, используя болгарку, сделаем паз.




    Подготовив шпильку и гайку.




    Соединим их между собой сварочным швом.




    Обработаем гайку на наждаке.



    Должна получиться ровная и округлая форма.



    Далее в двух гайках рассверливаем отверстие, таким образом, чтобы они свободно вращались на шпильке.




    Взяв удлинённую гайку с подходящей резьбой для шпильки собираем вот такую конструкцию.



    На край трубки с пазом приварим шайбу и обработаем.





    Вставим в получившуюся заготовку собранную конструкцию.




    Приварим рассверленные гайки по краям, чтобы круглая гайка на шпильке
    получилась между одной из гаек и шайбы на трубке и при этом свободно вращалась совместно со шпилькой.





    Возьмём сделанные в самом начале две пластинки.



    Одну из них привариваем с края к неподвижной рассверленной гайке, а другую к удлинённой на резьбовом соединении.




    Понадобится ручка от любого инструмента (отвёртка, напильник и т.д.), либо сделанная самостоятельно.



    Нарежем в ней резьбу, подходящею для шпильки.



    Резьбу для фиксации намажем клеем и накрутим ручку.




    Ну конечно же эстетика, покраска.



    К пластинам приклеим эластичные накладки.





    Готово, вот такой ключ разводного типа.



    Самоделка №2


    Для второй самоделки приготовим:

    - металлическую пластину;




    - гайки и болт;







    -обрезок профильной трубы.




    Обработаем трубу подручными средствами и механизмами.




    Отметим место под будущий паз.



    Вырежем данный паз.




    Накрутим гайки на болт и зажав в тисы, обрежем головку болта.




    Уберём острые углы с граней большей гайки.




    Приварим большую гайку к остатку болта, таким образом, чтобы меньшие гайки вращались, а затем всё получившееся вставляем в паз и наложим сварочные швы на гайки, соединив с трубкой.




    Отмеряем пластину, согласно заготовки и делаем зигзагообразный изгиб.




    Привариваем изготовленную рукоятку и как всегда эстетика.





    Возьмём подходящий ремень, просунем внутрь и ременный ключ готов.




    Самоделка №3


    Отрежем две профильных трубы с разной толщиной равной длины.






    К одной из труб приварим гайку и обработаем.





    Трубка должна свободно помещаться в другую.



    Возьмём обрезок металлической пластины треугольной формы.



    Соединяем пластину и трубку сварочным швом, отметим и отрежем лишнее (вырез должен быть округлой формы).



    На шпильку с длинной равной трубкам, накрутим пару гаек и обварим их.



    В получившемся наваре просверлим отверстие.




    Оденем на шпильку рассверленную гайку и шайбу.



    Вставим в трубку и наложим сварочный шов.




    Сделаем ручку из металлического прутка и шариков от подшипников.



    Далее приварим шипы.





    К противоположной стороне привариваем велосипедную цепь.




    Соберём все части в единое целое и получим - цепной ключ.



    Испытания изготовленных самоделок

    №1


    №2


    №3


    Идеи замечательные и могут пригодиться не только в приведённых жизненных моментах, но и во многих других случаях, например для снятия масленого фильтра.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Ключ

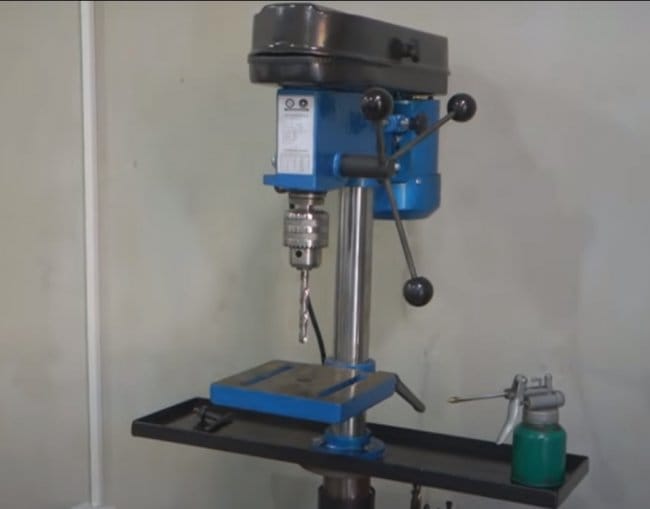

    Стойка-подставка с вращающимися ящиками под сверлильный станок

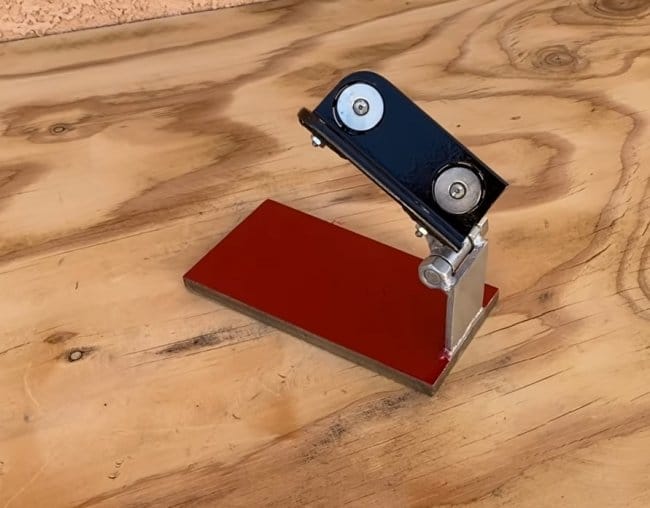

    Стойка для разметки
