    Простой и удобный прижим для сварочных работ





    Приветствую всех любителей самоделок и тех. Кто просто заглянул на сайт в поисках интересных идей, которые можно взять на заметку. Сегодня представлю вашему вниманию простую в изготовлении и при этом очень полезную для сварщиков самоделку, это прижим, с помощью которого можно фиксировать в нужно положении небольшие детали, которые нужно сварить. Для изготовления данной самоделки, автор использовал подручный материал, который может найти практически каждый любитель мастерить в своей мастерской, ну или приобрести всё необходимое можно на вторчермете. Как я уже говорил, конструкция простая и для её изготовления вам потребуется совсем немного времени, да и больших усилий эта самоделка у вас не отнимет. В общем если идея вас заинтересовала, милости прошу, читайте, смотрите видосик внизу и берите идею на заметку.

    Материалы:


    * небольшой отрезок алюминиевого швеллера или профиля,
    * два неодимовых магнита в виде шайб,
    * несколько гаек разного размера,
    * два коротки и два длинных (чуть больше ширины швеллера) болтика,
    * металлический пруток диаметром 8-10 мм,
    * фиксатор-зажим от настольной лампы.

    Инструменты:


    * сварочный аппарат,
    * болгарка,
    * ножовка по металлу,
    * угольник,
    * напильник,
    * тиски,
    * дрель или шуруповёрт,
    * маркер.

    Шаг 1.


    Изготовление автор начинает с подготовки швеллера. На него автор наносит с помощью маркера и угольника вот такую разметку (смотрите фото).







    Шаг 2.


    После нанесения разметки автор сначала обрезает (вырезает) лишнее по линиям и сверлил необходимые отверстия. Далее автор обрабатывает срезы напильником, скругляет края. В итоге получается вот такое основание будущего прижима.










    Шаг 3.


    На этом этапе автор подготовил две пары вот таких гаек, меньшие должны входить в большие. Гайки, автор сваривает, большую с меньшей, сварку немного зачищает.
    Простой и удобный прижим для сварочных работ



    Затем автор берет две широкие шайбы и приваривает их к гайкам. Получаются вот такие детальки.



    Шаг 4.


    Здесь мы видим, как автор берет подготовленное ранее основание, гайки с шайбами и два длинных болтика. Болты автор фиксирует на основании. Затем приваривает к ним посередине гайки с шайбами.




    Шаг 5.


    Далее автор подобрал по размеру шайб два магнита с отверстиями и прикрутил их мелкими шурупами к гайкам. В итоге получились магнитные фиксаторы прижима. Так его можно будет установить на любой металлической поверхности, даже не ровной.




    Шаг 6.


    Теперь необходимо продумать крепление стержня прижима. Для этого автор использует зажим от настольного светильника. Сначала автор отмечает лишние части и отрезает их.


    Затем сверлит дополнительное отверстие. После этого фиксирует зажим на основании так, чтобы его можно было вращать вокруг своей оси. Дополнительно автор приварил к зажиму болт в области губок, чтобы они не сходились полностью.










    Шаг 7.


    На этом этапе автор изготовил стержень прижима. Взял пруток диаметром 8-10 мм, один край заточил на болгарке под конус. Затем с этой стороны согнул пруток буквой Г. После готовую деталь, автор приварил к зажиму на основании.





    Шаг 8.


    И так приспособление готово и самое время испытать его в деле. Прижим отлично держится на металлической поверхности благодаря магнитным «ножкам». Благодаря острому конусу на стержне, можно фиксировать очень мелкие детали, даже гайку на ребро. Так же прижим можно закрепить на круглой трубе, он держится неподвижно.







    Вот такая полезная вещица получилась у автора. Ну а у меня на этом всё, всем спасибо за внимание, удачи и до новых встреч в гостях у Самоделкина!!!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как сделать простые откидные упоры для ворот (без сварки)

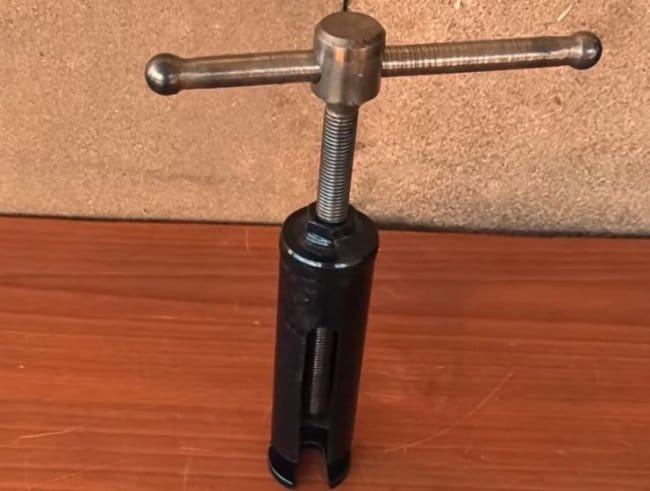

    Съемник подшипников
