    Крысоловка + Arduino

    Всем приветы!
    В этой статье автор описывает как он решил бороться с грызунами. Сам он проживает вместе с семьей в Индонезии и наличие большого количества мышей и крыс является довольно распространенной проблемой. Жители этого района Земли зачастую используют простые металлические ловушки. Приманкой для животных является обычно пища. Но проблема заключается в том, что крысы не всегда пробуют предложенную пищу, и следовательно ловушка не срабатывает. Возможно они просто прогуливаются в ознакомительных целях.

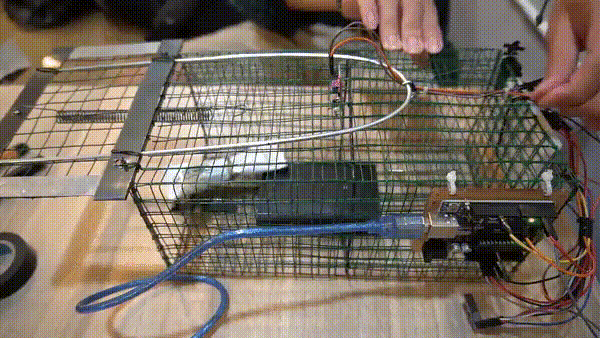

    Поэтому автор решил смастерить ловушку, которая бы срабатывала не от физического контакта животного с пищей, а от срабатывания датчика, например инфракрасного. Если крыса попадет в такую ловушку, выбраться она самостоятельно уже не сможет.



    Необходимые детали: (все позиции по 1-ой штуке)
    - Arduino UNO
    - Макетная плата
    - Модуль WiFi ESP8266
    - Соединительные провода папа/папа
    - Соединительные провода папа/мама
    - Сервопривод SG90
    - Инфракрасный датчик
    - Сопротивление 1 кОм
    - Сопротивление 2,2 кОм
    - Ловушка для мышей, крыс
    - Источник питания 5-12в

    Программное обеспечение:

    - Arduino IDE
    - Blynk

    Датчик:

    Автор в своей работе использовал инфракрасный модуль с датчиком обхода препятствий для Arduino:



    Такой модуль состоит из двух основных частей. Инфракрасный (далее ИК) излучатель и ИК приёмник. Чаще всего такой датчик используют в робототехнике. Но ничто не мешает использовать его и для ловушки. Модуль работает в цифровом режиме. То есть на выходе можно получить только два значения - "0" или "1". Эффективное расстояние работы прибора составляет 2-30 см, а угол обнаружения 35 градусов. Принцип работы датчика достаточно прост: ИК-излучатель излучает а ИК-приёмник улавливает это излучение :-) . При правильном расположении датчика в ловушке, на Arduino будет поступать сигнал о наличии или отсутствии "препятствия" , что в дальнейшем решит вопрос о необходимости закрытия дверцы.



    МЕХАНИЗМ ЗАКРЫТИЯ:

    После того, как автор выбрал какой именно датчик будет информировать о наличии "гостей" в ловушке, нужно подумать о механике захлапывания дверцы. Электрическая схема и программа управления будут представлены позже.



    В ловушке можно использовать сервопривод SG90 или MG90S. Автор использовал второй вариант. Есть множество моделей серводвигателей. И конечно же они имеют свои характеристики, такие как напряжение питания, угол поворота рычага, усилие, которое прибор может создать.



    Ниже будут приведены характеристики распространенных сервоприводов:

    SG90


    MG90S


    MG995


    MG946


    Показанные выше модели сервоприводов имеют общую характеристику. А именно это наличие трех проводов. Чёрный - земля, красный - питание +5v, жёлтый - управление. При настройке сервопривода необходимо установить угол 0 градусов. Это положение должно быть при открытой дверце ловушки. При срабатывании датчика, сервопривод должен провернуть рычаг на 90 градусов для закрытия дверцы.

    СВЯЗЬ:

    Для связи с сервером Blynk автор использовал модуль ESP-01. Модуль использует канал Wi-Fi для управления датчиком.



    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

    Как говорилось раньше, автор сделал свой проект с помощью Blynk. По мнению многих, это программное обеспечение значительно упрощает работу над созданием своих проектов.
    В данном приложении достаточно создать новый проект и программа выдаст готовый код API. Его нужно вставить в скетч Arduino.

    Вот макет автора:

    Крысоловка + Arduino


    Данный макет состоит из четырех частей. А именно - получение данных с датчика, работа с положением (углом поворота) сервопривода, виртуальный дисплей (используется сервер), и функция сброса. Информация на "дисплее" информирует о готовности и состоянии ловушки. Данные о положении сервопривода используются для информирования "готов/не готов".
    Есть еще одна функция. Если произойдет срабатывание ловушки, то будет отправлена информация в приложение.



    О работе ловушки рассказано практически все. Эффективность ловушки оказалась очень высокой. Для лучшей работы устройства, все таки необходимо подкорректировать конкретные условия.



    СХЕМА:


    Скачать схему можно по этой тут.

    СКЕТЧ:

    Скачать код можно тут.


    Источник (Source)
